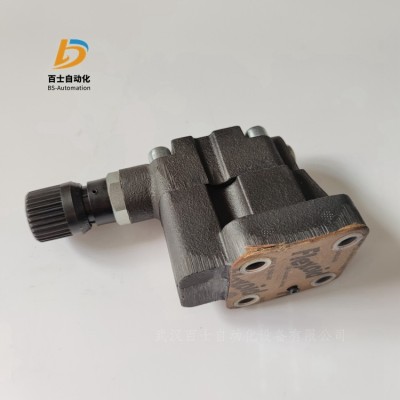

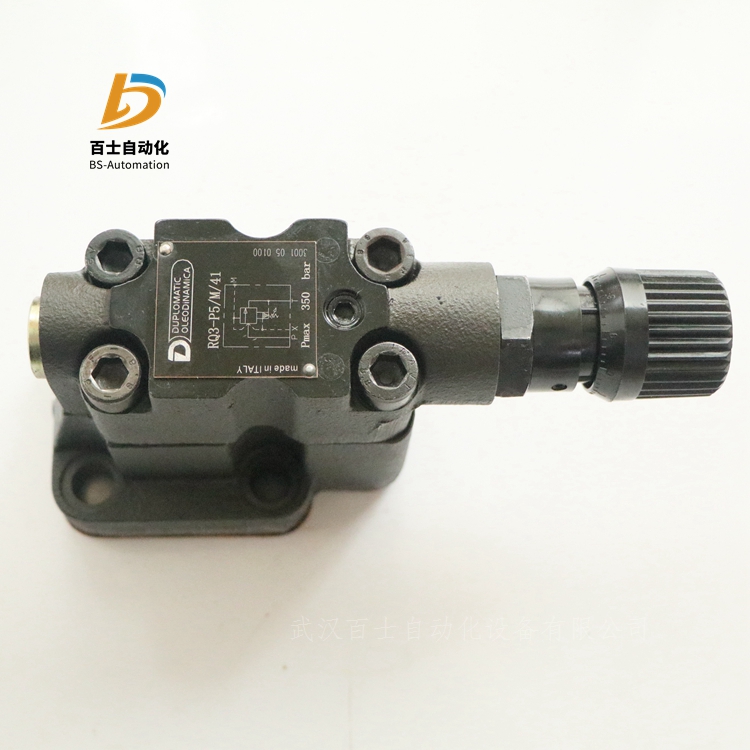

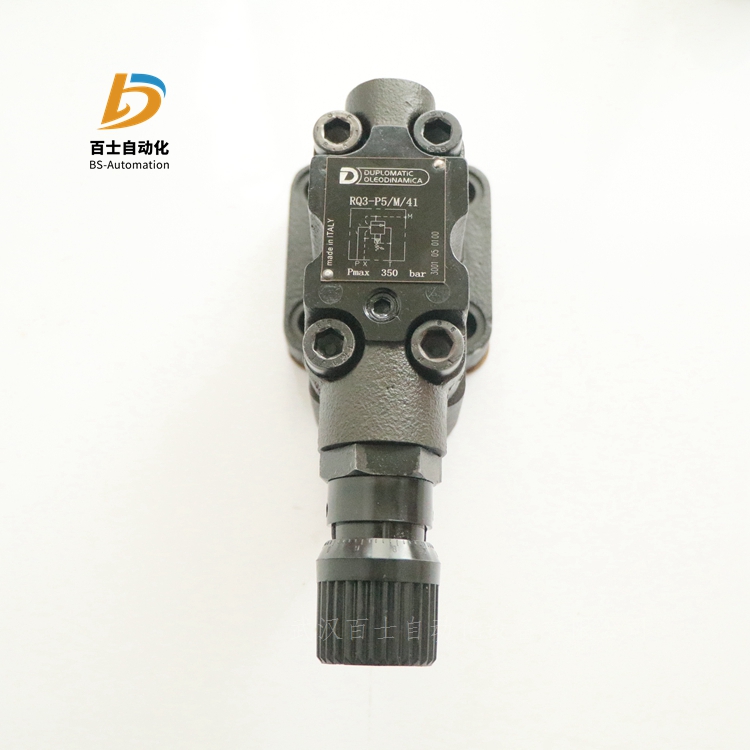

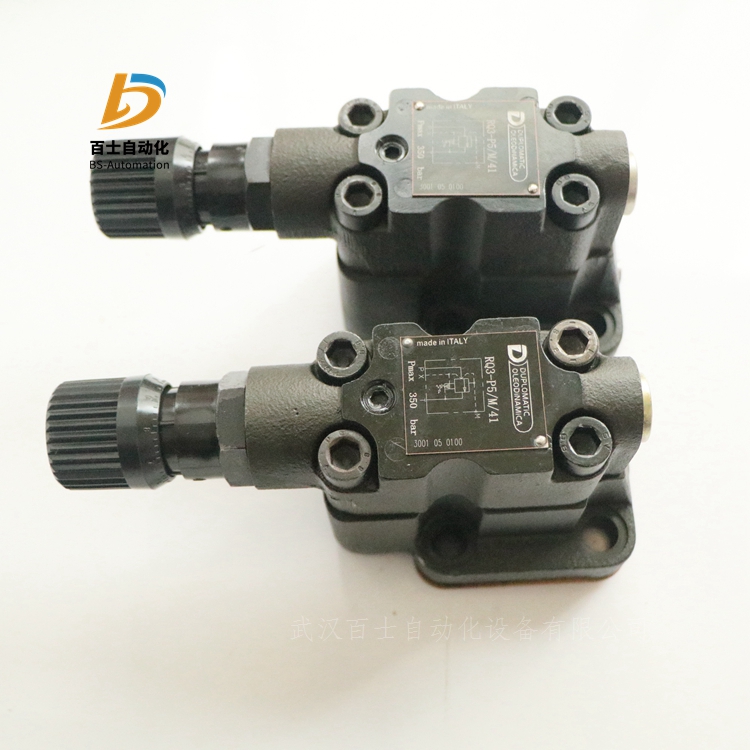

whbs主營產品系列迪普馬溢流閥RQ3-P5/M/41 德國原裝正品

whbs主營產品系列迪普馬溢流閥RQ3-P5/M/41 德國原裝正品

武漢百士自動化設備有限公司

雷青

通訊地址：湖北省武漢市蔡甸區長江路505號長江楚韻1棟2單元1502室

產品簡介：

關于迪普馬

   意大利DUPLOMATIC公司自1952年進入液壓領域以來。由于不斷的追求技術創新、嚴格的質量管理和快

捷的售貨服務，從而使迪普馬成為了意大利品牌。

   意大利迪普馬公司開發的所有泵和閥標準（ISO4401、DIN、SAE等），與其他液壓品牌有著良好的互換性

；而且還能在嚴酷的環境要求。其極限溫度產品（使用溫度低達-40C，高溫達到150C），更是在環境要求嚴

格的太陽能和風能領域進行了應用。

性能參數：

迪普馬DUPLOMATIC先導式比例溢流閥PRE

板式安裝

大工作壓力 350 bar

-先導式比例溢流閥PRE*，安裝面尺寸符合ISO 6264標準(CETOP RP 121H)。 -該系列閥通常用于控制液

壓回路的壓力，即使設定接近標定值，也能夠使用泵的全流量。

-其兩級設計和寬大流道確保壓降減小，從而提高系統的能耗性能。

-壓力調節與電磁鐵電流輸入成比例。

-該閥可以通過電流控制供給單元直接控制，或者和外部電氣控制卡一起進行組合控制，從而充分發揮閥

的性能。 -該系列閥安裝了手動溢流閥，其出廠設定≥15%壓力控制范圍內的大值。

-該系列閥可以提供三種規格，大流量至500 l/min，以及四種壓力控制范圍，高至350 bar。

技術參數 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)

類型  PRE10  PRE25  PRE32

大工作壓力：350bar

大流量 200l/min  400l/min  500l/min

滯環 % of p nom < 5%

重復精度 % of p nom < ±1,5%

環境溫度范圍  -20 / +60°C

油液溫度范圍  -20 / +80°C

油液粘度范圍  10 - 400cSt

油液允許的高污染度 根據 ISO 4406:1999 等級 18/16/13

推薦油液粘度  25cSt

重量：5kg  5.8kg  8kg

 液壓油

使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密 封（代號N。對于HFDR 油液（磷酸酯

），則使用FPM 密封（代號V）。當工作油溫高于80 °C時，將會導致液壓油和密封過快老化與變質。

請注意保持液壓油穩定的物理和化學性能。

比例電磁鐵

比例電磁鐵由兩部分組成：鐵芯和線圈。

鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至小值，從而減小滯環。

線圈通過鎖緊螺母安裝在鐵芯上，并且根據安裝空間，可作360°旋轉。

階躍響應

階躍響應是指閥跟隨輸入參考信號的階躍變化，達到90%設定值所需的時間。

階躍響應參考信號  0→ 100→0%

階躍響應時間  120ms  90ms

安裝

我們建議將PRE*閥水平安裝，或者電磁鐵朝下豎直安裝。如果閥垂直安裝且電磁鐵朝上，須考慮小控制

壓力發生變化的可能性。

請確保液壓回路中沒有空氣。在一些特殊應用中，必須通過使用電磁鐵鐵芯中適當的排氣螺栓，排出鐵

芯中所夾帶的空氣。 在操作的后，確保正確擰緊排氣螺栓。

將閥的T口與油箱直接連接。控制壓力值必須加上T口檢測到的任何背壓值。在正常操作條件下，T口允許

的大背壓是2 bar。

閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于0.01/100。如果平

面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。

電氣控制單元

EDC-112  24V DC電磁鐵  插頭式

EDC-142  12V DC電磁鐵  插頭式

EDM-M112  24V DC電磁鐵 DIN EN 50022導軌式

EDM-M142  12V DC電磁鐵  DIN EN 50022導軌式

UEIK-11  24V DC電磁鐵  歐洲卡式

安裝板

類型  PRE10  PRE25  PRE32

安裝版型號 PMRQ3-AI4G底部油口  PMRQ5-AI5G底部油口  PMRQ7-AI7G底部油口

P, T油口尺寸 P: 1/2” BSP；T: 3/4” BSP  、1” BSP、1” ? BSP

X 油口尺寸 1/4” BSP  1/4” BSP  1/4” BSP

迪普馬DUPLOMATIC先導式比例溢流閥型號：

PRE10-210/10N-D24K1

PRE10-350/20V-D24K1

PRE10-350/10N-D24K1

PRE10-350/20N-D24K1

迪普馬DUPLOMATIC充液閥

夾板式安裝

高工作壓力 350 bar

-液控先導閥CFP專門為液壓壓力機設計，允許壓力機油缸在快速上升和下降的行程中，迅速充滿和

釋放油液。

-此閥為“夾心式”安裝，可直接安裝在吸油法蘭(與油箱連接)和油缸之間。

-可提供和X先導油口相連接的預打開裝置，從而允許液壓缸上升行程開始前油路泄壓。

-CFP閥可提供7種不同的規格，大流量可達2500l/min。

技術參數

閥參數 CFP-S032 CFP-S040 CFP-S050 CFP-S063 CFP-S080 CFP-S100 CFP-S125

公稱尺寸DN-32 DN-40 DN-50 DN-63 DN-80 DN-100 DN-125

大流量 (壓差 ?p =0,3 bar和油液粘度36cSt 時) 160l/min 250l/min 400l/min 600l/min 1000l/min

 1600l/min 2500l/min

大壓力：

油口 P 和 B  350bar

油口 X  100bar

油口 A  16bar

重量  1.2kg  1.7kg  2.5kg  3.5kg  5.2kg  12kg  20kg

環境溫度范圍  –20 / +50°C

油液溫度范圍  –20 / +80°C

油液粘度范圍  10-400cSt

推薦油液粘度  25cSt

油液允許的高污染等級 根據 ISO 4406:1999 等級 20/18/15

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封。對于HFDR 油液（磷酸酯），

使用FPM 密封（代號V）。當工作油溫高于80 °C 時，將會導致液壓油和密封過快老化與變質。

產品型號：

迪普馬DUPLOMATIC比例溢流閥

PRE10-070/10N-D24K1

PRE10-140/10N-D24K1

PRE10-210/10N-D24K1

PRE10-350/10N-D24K1

PRE10-070/10V-D24K1

PRE10-140/10V-D24K1

PRE10-210/10V-D24K1

PRE10-350/10V-D24K1

PRE10-070/10N-D12K1

PRE10-140/10N-D12K1

PRE10-210/10N-D12K1

PRE10-350/10N-D12K1

PRE10-070/10V-D12K1

PRE10-140/10V-D12K1

PRE10-210/10V-D12K1

PRE10-350/10V-D12K1

PRE10-070/20N-D24K1

PRE10-140/20N-D24K1

PRE10-210/20N-D24K1

PRE10-350/20N-D24K1

PRE10-070/20V-D24K1

PRE10-140/20V-D24K1

PRE10-210/20V-D24K1

PRE10-350/20V-D24K1

PRE10-070/20N-D12K1

PRE10-140/20N-D12K1

PRE10-210/20N-D12K1

PRE10-350/20N-D12K1

PRE10-070/20V-D12K1

PRE10-140/20V-D12K1

PRE10-210/20V-D12K1

PRE10-350/20V-D12K1

PRE25-070/10N-D24K1

PRE25-140/10N-D24K1

PRE25-210/10N-D24K1

PRE25-350/10N-D24K1

PRE25-070/10V-D24K1

PRE25-140/10V-D24K1

PRE25-210/10V-D24K1

PRE25-350/10V-D24K1

PRE25-070/10N-D12K1

PRE25-140/10N-D12K1

PRE25-210/10N-D12K1

PRE25-350/10N-D12K1

PRE25-070/10V-D12K1

PRE25-140/10V-D12K1

PRE25-210/10V-D12K1

PRE25-350/10V-D12K1

PRE25-070/20N-D24K1

PRE25-140/20N-D24K1

PRE25-210/20N-D24K1

PRE25-350/20N-D24K1

PRE25-070/20V-D24K1

PRE25-140/20V-D24K1

PRE25-210/20V-D24K1

PRE25-350/20V-D24K1

PRE25-070/20N-D12K1

PRE25-140/20N-D12K1

PRE25-210/20N-D12K1

PRE25-350/20N-D12K1

PRE25-070/20V-D12K1

PRE25-140/20V-D12K1

PRE25-210/20V-D12K1

PRE25-350/20V-D12K1

PRE32-070/10N-D24K1

PRE32-140/10N-D24K1

PRE32-210/10N-D24K1

PRE32-350/10N-D24K1

PRE32-070/10V-D24K1

PRE32-140/10V-D24K1

PRE32-210/10V-D24K1

PRE32-350/10V-D24K1

PRE32-070/10N-D12K1

PRE32-140/10N-D12K1

PRE32-210/10N-D12K1

PRE32-350/10N-D12K1

PRE32-070/10V-D12K1

PRE32-140/10V-D12K1

PRE32-210/10V-D12K1

PRE32-350/10V-D12K1

PRE32-070/20N-D24K1

PRE32-140/20N-D24K1

PRE32-210/20N-D24K1

PRE32-350/20N-D24K1

PRE32-070/20V-D24K1

PRE32-140/20V-D24K1

PRE32-210/20V-D24K1

PRE32-350/20V-D24K1

PRE32-070/20N-D12K1

PRE32-140/20N-D12K1

PRE32-210/20N-D12K1

PRE32-350/20N-D12K1

PRE32-070/20V-D12K1

PRE32-140/20V-D12K1

PRE32-210/20V-D12K1

PRE32-350/20V-D12K1
