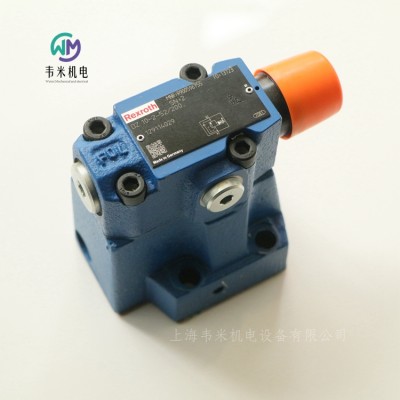

力士樂順序閥DZ10-2-52/200

力士樂順序閥DZ10-2-52/200，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，10年老店，產品圖片實物拍攝，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，常用產品現貨供應。歡迎新老客戶咨詢采購！

力士樂REXROTH先導式壓力順序閥

DZ

DZ20-2-52/200Y

規格 10 … 32

組件系列 5X

大工作壓力 315 bar

大流量 600 l/min

適用于作為預加載、跟蹤和切換閥應用

用于底板安裝

孔圖按 ISO 5781

作為插裝閥

4 個壓力等級

4 個可選調整類型：

旋鈕

六角螺紋銷和保護帽

帶刻度可鎖定旋鈕

帶刻度旋鈕

單向閥，可選

DZ 型閥是一種先導式壓力順序閥。

用于與壓力相關的次級系統連接。

壓力順序閥主要由帶主閥芯的主閥 和帶調整類型及可選單向閥的先導控制閥組成。

根據先導油供油和先導油回油及相應功能，進行了如下區分：

DZ. . -.-5X/… 型預載閥

施加在通道 A 中的壓力通過控制油路作用于先導控制閥中的先導閥芯。同時，通道 A 中的壓力通過噴嘴作用于主閥芯的彈簧負載側。如果通道 P 中的壓力超過在彈簧處設置的值，則先導閥芯 將頂著彈簧移動。此時主閥芯彈簧負載側的液壓油通過噴嘴、控制邊以及控制油路和流入通道 B。因此，在主閥芯處產生了壓降。主閥芯向上移動并打開從通道 A 到通道 B 的連接。通道 A 中的壓力超出通道 B 中壓力的值即為在彈簧處設置的值。在先導閥芯 處發生的泄漏將通過先導控制閥的彈簧腔和控制油路從內部導入到通道 B 中。如果次級油路（通道 B）中的壓力超過通道 A 中的壓力，則可以選擇安裝單向閥以實現自由回流。

DZ. . -.-5X/.X… 型預載閥號

大體上，此類閥的功能與 DZ. . -.-5X/… 型閥的功能相對應。但是，對于型號“X”，將通過控制油路 X 從外部提供開啟信號。

DZ. . -.-5X/.Y… 型順序閥型

大體上，此類閥的功能與 DZ. . -.-5X/… 型閥的功能相對應。但是，在型號“Y”中，在先導閥芯處發生的泄漏必須通過油路或卸壓導入到油箱中。先導油通過油路導入到通道 B 中。

DZ. . -.-5X/.XY… 型油路閥

大體上，此類閥的功能與 DZ. . -.-5X/… 型閥的功能相對應。但是，對于型號“XY”，將通過控制油路 X從外部提供開啟信號。在先導閥芯孔處的先導油和發生的泄漏必須通過油路卸壓導入到油箱中。

德國力士樂REXROTH順序閥訂貨號和型號：

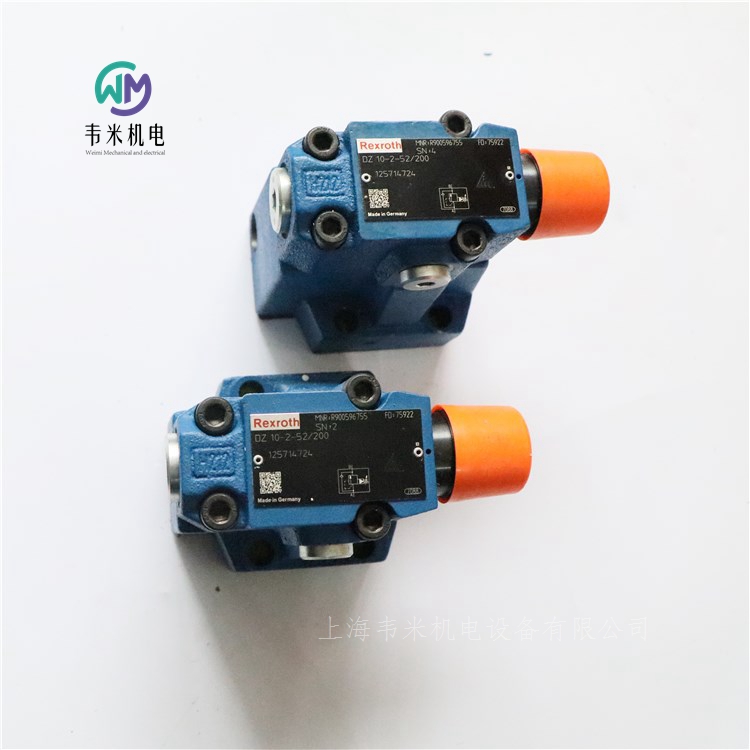

R900596755 DZ10-2-52/200

R900596863 DZ20-2-52/200Y

R900596906 DZ30-2-52/200

力士樂REXROTH帶電磁啟動的直動式方向滑閥

WE 6...E

規格 6

組件系列 6X

大工作壓力 350 bar

大流量 (DC) 80 l/min

大流量 (AC) 60 l/min

三位四通、二位四通或二位三通型號

油口安裝面，符合 ISO 4401-03-02-0-05（帶或不帶孔）

高功率線圈，可選旋轉 90°

電氣連接作為單個或?qū)χ羞B接

輔助操縱裝置，可選

閥芯位置監控，可選

當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU

電磁線圈是經過認可的組件，帶有 UR 標記，符合 UL 906，版本 1982，可選

通過 CSA 認證，可選

WE 型號的方向閥為電磁線圈操作方向滑閥，該閥可用作電磁組件。它們用于控制流動的開始、停止和方向。

該方向閥的基本構成為殼體、一個或兩個電磁鐵、控制閥芯和復位彈簧。

在斷電狀態下，控制閥芯由復位彈簧保持在中間位置或初始位置（版本 "O" 除外）。

接通液壓油中的電磁鐵時，控制閥芯從其靜止位置到所需的終端位置。這樣可根據所選符號發出所需的流體方向。

在關閉電磁鐵后，控制閥芯將被推回至中間位置或初始位置（帶 "OF" 器的閥和不帶彈簧類型 "O" 的閥除外）。

輔助操作可在磁鐵不通電的情況下手動切換閥門。

液壓系統必須正確排風，以確保正常運行。

不帶彈簧復位 "O"（僅適用于符號 A、C 和 D）

這種型號為帶兩個切換位置和兩個電磁鐵且不帶器的方向閥。在控制閥芯處不帶彈簧復位的閥在斷電狀態下無確定的初始位置。

不帶彈簧復位，帶器 "OF"（僅適用于符號 A、C 和 D）

這種型號為帶兩個開關位置和兩個電磁鐵且?guī)鞯姆较蜷y。控制閥芯通過器固定在相應的切換位置。因此，在操作過程中，無需向電磁鐵施加電流，這有助于節能操作。

型號 "73...A12"（軟切換行為）

控制閥芯和電磁線圈的組成減少了閥門打開或關閉時發生的換向行程的次數。與標準閥相比，換向行程（測量為加速度值 a）可以減少約 85 %，具體取決于控制閥芯的型號（參見 "加速度值"）。

注意：

連接兩個或多個閥門的泄油管路中的壓力峰值可能導致帶有器的型號發生意外的控制閥芯運動。建議鋪設單獨的回油管路或在泄油管路中安裝單向閥。

由于設計原理，閥門會發生內部泄漏，泄漏量在使用壽命期間會增加。

節流插件

根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。

德國力士樂REXROTH電磁閥訂貨號和型號：

R900561180 3WE6A62/EG24N9K4

R978017740 3WE6A6X/EG24N9K4/62

R900907814 3WE6B9-62/EG24N9K4

R900561272 4WE6C62/EG24N9K4

R900901748 4WE6C62/EW110N9K4

R900908879 4WE6D62/EG110N9K4

R900561274 4WE6D62/EG24N9K4

R900908590 4WE6D62/EG24N9K4/B12

R900903081 4WE6D62/EG205N9K4

R900916984 4WE6D62/EG220N9K4

R901008688 4WE6D62/EG220N9K4/V

R900909559 4WE6D62/EW230N9K4

R901483086 4WE6D62/OFEG110N9K4/B12

R900567512 4WE6D62/OFEG24N9K4

R900903465 4WE6D62/OFEG24N9K4/V

R900922533 4WE6FB62/EG24N9K4

R900567997 4WE6J73-62/EG24N9K4/A12

R900931967 4WE6JA62/EG24N9K4/B08

R900903463 4WE6L62/EG24N9K4/V

R900577475 4WE6M62/EG24N9K4

R900571012 4WE6R62/EG24N9K4

R900905896 4WE6Y62/EW110N9K4

R900556472 4WE6Y62/EG24K4QMAG24

R900561276 4WE6Y62/EG24N9K4

R900909178 4WE6Y62/EG24N9K4/B08

R900917497 4WE6Y62/EG24N9K4/B10

R900922335 4WE6Y62/EG220N9K4

R900765505 4WE6Y62/EG26N2K4K

R901073870 3WE6A62/OFEG220N9K4

R901235381 4WE6D46-62/OFEG24N9K72LSO407

R900561274 4WE6D6X/EG24N9K4

R900574632 4WE6D62/EG24K4QMBG24

R900909559 4WE6D6X/EW230N9K4

R900546257 4WE6D73-62/EG24N9K4/A12

R901235374 4WE6D73-6X/EG24N9K72L/A12

R900927437 4WE6D73-62/EG24N9K4/A12B10

R900561278 4WE6E62/EG24N9K4

R900903464 4WE6E62/EG24N9K4/V

R900921477 4WE6E62/EG24N9K4/B10

R900558641 4WE6E62/EW110N9K4

R901259406 4WE6E73-62/EG24N9K72L/A12=AN

R900561280 4WE6EA62/EG24N9K4

R901162080 4WE6EB62/EG220N9K4

R901034409 4WE6E6X/BG24NXDZ2/V

R900551703 4WE6J62/EW110N9K4

R900908878 4WE6J62/EG110N9K4

R900561288 4WE6J62/EG24N9K4

R900911762 4WE6J62/EW230N9K4

R900912079 4WE6J62/EW230N9K4/B10

R900548772 4WE6J62/EG24N9K4/V

R900922207 4WE6J62/EG220N9K4

R901235012 4WE6J62/EG24N9K72L

R900548271 4WE6J6X/EG24N9K4/B10

R900765511 4WE6J62/EG26N2K4K

R900561291 4WE6JB62/EG24N9K4

R900932917 4WE6JB62/EG24N9K4/V

R900561292 4WE6Q6X/EG24N9K4

R901235370 4WE6Q62/EG24N9K72L

R900940418 4WE6Y11-62/EG24N9K4

R900561286 4WE6H62/EG24N9K4

R900549534 4WE6HA62/EG24N9K4

R900561282 4WE6G62/EG24N9K4

R900912493 4WE6G62/EW230N9K4

R900561284 4WE6GA62/EG24N9K4

R900549534 4WE6HA62/EG24N9K4

R900578186 4WE6UA62/EG24N9K4

R901396248 4WE6U62/EG220N9K4/V

力士樂REXROTH帶電磁啟動的直動式方向滑閥

WE 6...H

規格 6

組件系列 7X

大工作壓力 315 bar

大流量 60 l/min

三位四通、二位四通或二位三通型號

標準型號

油口安裝面符合 DIN 24340，形式 A

帶濕式插腳的直流線圈

電磁線圈可旋轉

更換線圈時，不必打開耐壓密閉腔體

電氣連接作為單個連接

隱式手動應急操作

WE 型號的方向閥為電磁線圈操作的方向滑閥。這些閥控制流體的啟動、停止和方向。

這些方向閥主要由殼體、一個或兩個線圈、控制閥芯和一個或兩個復位彈簧組成。在斷電情況下，控制閥芯由復位彈簧固定在中心位置或初始位置。控制閥芯由帶濕式插腳的線圈啟動。

要確保正常運行，請確保將線圈的壓力腔注滿液壓油！

線圈的力通過推桿作用在控制閥芯上并將后者從其靜止位置推到所需的終端位置。這樣就可以根據符號釋放所需流向。在線圈滅磁后，復位彈簧將控制閥芯推回其靜止位置。

手動應急操作可在線圈不通電的情況下控制閥芯。

德國力士樂REXROTH電磁閥訂貨號和型號：

R901089245 4WE6C70/HG24N9K4

R901087088 4WE6D70/HG24N9K4

R901087087 4WE6E70/HG24N9K4

R901108990 4WE6J70/HG24N9K4/B10

R901133322 4WE6HA70/HG24N9K4

R901089241 4WE6J70/HG24N9K4

R901108990 4WE6J70/HG24N9K4/B10

R901108705 4WE6JB70/HG24N9K4

力士樂REXROTH帶電磁啟動的直動式方向滑閥

WE 10...E

規格 10

組件系列 5X

大工作壓力 350 bar

大流量 160 l/min

三位四通、二位四通或二位三通型號

油口安裝面符合 ISO 4401-05-04-0-05

高功率線圈，可選旋轉 90°

電氣連接作為單個或?qū)χ羞B接

可選擇與 PWM 連接器（快速切換放大器，節能）搭配使用

輔助操縱裝置，可選

當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU

電磁線圈是經過認可的組件，帶有 UR 標記，可選

通過 CSA C22.2  139-13 認證，可選

WE 型號的方向閥為電磁線圈操作方向滑閥，該閥可用作電磁組件。該閥控制流體的啟動、停止和方向。

該方向閥的基本構成為殼體、一個或兩個電磁鐵、控制閥芯和復位彈簧 。在斷電狀態下，控制閥芯由復位彈簧保持在中間位置或初始位置（版本 "O" 除外）。接通液壓油中的電磁鐵時，控制閥芯從其靜止位置到所需的終端位置。這樣可根據所選符號發出所需的流體方向。

在關閉電磁鐵后，控制閥芯將被推回至中間位置或初始位置（帶 "OF" 器的閥和不帶彈簧類型 "O" 的閥除外）。

輔助操作可在磁鐵不通電的情況下手動切換閥門。

液壓系統必須正確通風，以確保能夠發揮正常功能。

不帶彈簧復位 "O"（僅適用于符號 A、C 和 D）

這種型號為帶兩個切換位置和兩個電磁鐵且不帶器的方向閥。在控制閥芯處不帶彈簧復位的閥在斷電狀態下無確定的初始位置。

不帶彈簧復位，帶器 "OF"（僅適用于符號 A、C 和 D）

這種型號為帶兩個開關位置和兩個電磁鐵且?guī)鞯姆较蜷y。控制閥芯通過器固定在相應的切換位置。因此，在操作過程中，無需向電磁鐵施加電流，這有助于節能操作。

型號 "73...A12"（軟切換行為）

控制閥芯和電磁線圈的組成減少了閥門打開或關閉時發生的換向行程的次數。

與標準閥相比，換向行程（測量為加速度值 a）可以減少約 85 %，具體取決于控制閥芯的型號（參見 "加速度值"）。

注意：

連接兩個或多個閥門的泄油管路中的壓力峰值可能導致帶有器的型號發生意外的控制閥芯運動。建議鋪設單獨的回油管路或在泄油管路中安裝單向閥。

由于設計原理，閥門會發生內部泄漏，泄漏量在使用壽命期間會增加。

節流插件

根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。

德國力士樂REXROTH電磁換向閥訂貨號和型號：

R900944371 4WE10D33/CG220N9K4/V

R901487117 4WE10C50/EW230N9K4/M

R900598925 4WE10D33/CW110N9K4

R900912496 4WE10D33/CW230N9K4

R900923393 4WE10D33/CW230N9K4/V

R901336181 4WE10D50/EG205N9K4/M

R901344560 4WE10D50/EG220N9K4/V

R901339383 4WE10D50/EG220N9K4/M

R901278760 4WE10D50/EG24N9K4/M

R901483529 4WE10D50/EW230N9K4/M

R901391200 4WE10D50/HG24N9K4/M

R901344562 4WE10D50/OFEG220N9K4/M

R901278763 4WE10D50/OFEG24N9K4/M

R901278761 4WE10E50/EG24N9K4/M

R901390857 4WE10E50/HG24N9K4/M

R900595532 4WE10EA33/CG24N9K4

R901278780 4WE10EB50/EG24N9K4/M

R901278768 4WE10G50/EG24N9K4/M

R901427832 4WE10G50/HG24N9K4/M

R900597986 4WE10H33/CG24N9K4

R901349517 4WE10HB50/EG24N9K4/M

R900593805 4WE10J33/CW230N9K4

R901278744 4WE10J50/EG24N9K4/M

R901401552 4WE10J50/HG24N9K4/M

R901327207 4WE10J50/EG205N9K4/M

R901278782 4WE10JA50/EG24N9K4/M

R901278784 4WE10R50/EG24N9K4/M

R901349519 4WE10RB50/EG24N9K4/M

R901333735 4WE10T50/EG24N9K4/M

R901391202 4WE10Y50/HG24N9K4/M

R900591664 4WE10D3X/OFCG24N9K4

R901391203 4WE10C51/HG24N9K4/M

R901391200 4WE10D51/HG24N9K4/M

R901390857 4WE10E51/HG24N9K4/M

R901427832 4WE10G51/HG24N9K4/M

R901427828 4WE10H51/HG24N9K4/M

R901427828 4WE10H52/HG24N9K4/M

R901401552 4WE10J51/HG24N9K4/M

R901391161 4WE10L50/HG24N9K4/M

R901278778 4WE10U50/EG24N9K4/M

力士樂REXROTH帶電磁啟動的直動式方向滑閥

Z4WE 6

規格 6

組件系列 3X

大工作壓力 315 bar

大流量 50 l/min

重量

單線圈1.2kg

雙線圈1.6kg

溫度范圍  -20 … +50℃

特點

二位四通和三位四通方向截止閥

疊加閥

作為直通閥或短路閥

油口安裝面，符合 ISO 4401-03-02-0-05（帶或不帶孔）

在油中開關的交流或直流電磁鐵

可選擇與 PWM 連接器（快速切換放大器，節能）搭配使用

輔助操縱裝置，可選

閥芯位置監控，可選

當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU

Z4WE 型方向閥是電磁線圈操作式方向滑閥。該閥控制流體的啟動、停止和方向。

該方向閥的基本構成為外殼、一個或兩個線圈、控制閥芯以及兩個復位彈簧。

在非操作狀態下，控制閥芯通過復位彈簧 保持在中心位置或初始位置。通過濕式插腳線圈 操作控制閥芯。

液壓系統必須正確通風，以確保能夠發揮正常功能。

線圈 的力通過沖桿作用在控制閥芯上，并將其從靜止位置推到所需的終位置。這樣就釋放了所需的流向 A② 至 A① 和 B② 至 B①。

線圈 斷電后，控制閥芯由復位彈簧 推回到靜止位置。

可選手動應急操作可在線圈不通電的情況下移動控制閥芯。

注意：

由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用時間的增加而增加。

允許的沖擊和振動載荷參見參數單 08012。

注意事項：

電磁閥在關閉期間會產生電壓峰值。為了防止系統中出現電磁干擾以及閥門控制受到損壞，必須在系統側提供干擾保護電路。或者，也可以選擇帶有集成干擾保護電路的連接器。

注意事項：

建立電氣連接時，必須正確連接保護接地導線 (PE )。

必須以減輕拉力的方式布線！

電纜束線圈只適用于安裝的電纜。

在運行期間，連接器應鎖定。在具有負載的正常運行期間，不得插入或斷開。

保護接地導線橫截面等于或大于電源的線路橫截面。

閥門安裝面必須連接到保護接地導線系統。

德國力士樂REXROTH電磁閥訂貨號和型號：

R901087024 Z4WE6X252-31/EG24N9K4/V/60

R900936096 Z4WE6E68-3X/EG24N9K4/V

R900941535 Z4WE6E68-3X/EG24K4/V

力士樂順序閥DZ10-2-52/200
