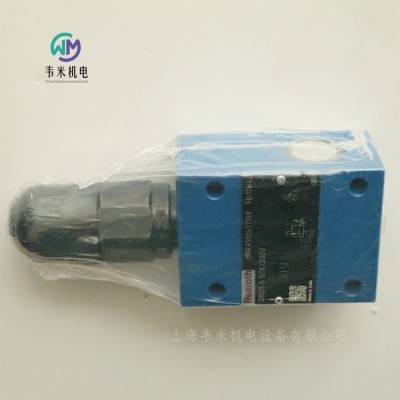

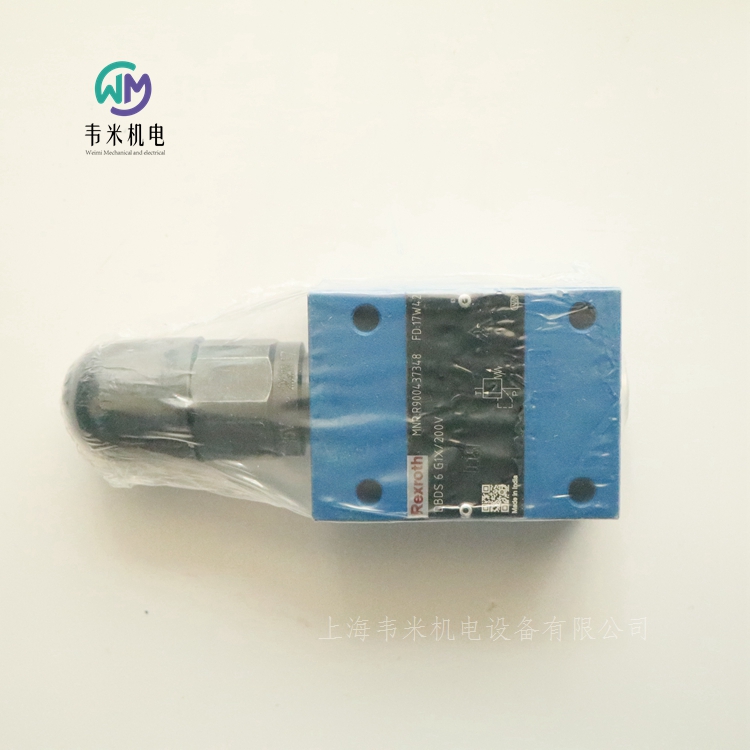

力士樂安全閥DBDS6G1X/200V，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，產品圖片實物拍攝，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，常用產品現貨供應。歡迎新老客戶咨詢采購！

力士樂限壓閥，直接控制DBD系列

規格 6 … 30

組件系列 1X

大工作壓力 630 bar

大流量 350 l/min

用作擰入式插裝閥（插件）

用于螺紋連接

用于底板安裝

壓力調節的調整類型，可選：

-六角套筒和保護帽

-旋鈕

-手輪

-可鎖定旋鈕

防腐蝕設計

DBD 型溢流閥是一種直動式座閥。這些閥用于限制系統壓力。

這些閥門主要由下列組件組成：套筒、彈簧、帶有衰減柱塞的閥心（壓力等級 25 bar … 400 bar）或滾珠（壓力等級 630 bar）及調整類型。可使用調整類型 對系統壓力進行無級調節。彈簧將閥心或滾珠推到閥座上。通道P連接到系統。系統中存在的壓力將作用于閥心表面（或滾珠）。如果通道P中的壓力超過彈簧 上設定的值，則閥心或滾珠背向彈簧 打開。此時，液壓油從通道P流入通道T。閥心的行程受壓花的限制。

為了在整個壓力范圍內實現良好的壓力調節，整個壓力范圍已被分成了 7 個壓力等級。一個壓力等級對應于一個特定彈簧可設定的大工作壓力。

注意：

調整類型 經過特別建構，可防止其丟失。得益于萬向架的設計，調整類型 中的調節元件在完全卸載后會保持松動（可移動）狀態。

壓力等級“25”：盡管調整類型處于完全卸載狀態，但若未確定小壓力，則調節元件仍會在較小的彈簧力和/或回復力作用下“回到”停止?fàn)顟B(tài)。

在經過壓力調節/提升后，可將調節元件再次擰入。

德國力士樂REXROTH溢流閥訂貨型號：

R900424196 DBDH6G1X/200

R900424246 DBDH6P1X/100

R900427242 DBDH6P1X/200

R900424201 DBDH6K18/315

R900430378 DBDH6P1X/25

R900423718 DBDS6G1X/25

R900423722 DBDS6G1X/50

R900437348 DBDS6G1X/200V

R900433216 DBDS6G1X/315V

R900769384 DBDS6K1C/200E

R900423729 DBDS6P1X/200

R900423730 DBDS6P1X/315

R900423731 DBDS6P1A/400

R900459771 DBDS6P1X/400V

R983037926 DBDS6K1X/200IN010

R900423726 DBDS6K1X/400

R900423726 DBDS6K18/400

R900433216 DBDS6G1A/315V

R900424745 DBDS10G1X/50

R900424738 DBDS10G1A/100

R900424158 DBDS10P1A/315

R900424157 DBDS10P1X/200

R900424158 DBDS10P1X/315

R900425660 DBDS10P1X/400

R900424269 DBDS20K1X/200

R900424271 DBDS20K1X/315

R900746472 DBDS30G1A/200-170

R900424348 DBDH6G1X/400

R900423743 DBDS10G1X/25

R900424153 DBDS10K18/050

R900424149 DBDS10K18/200

R900424150 DBDS10K18/315

R900424152 DBDS10K18/400

R900424149 DBDS10K1C/200

R900427601 DBDS10K1X/630

R900424269 DBDS20K18/200

R900424271 DBDS20K18/315

力士樂REXROTH二通方向控制功能插裝閥

LFA..H2（標準）

標準系列

規格 16 … 160

組件系列 6X, 2X, 7X

大工作壓力 420 bar

大流量 25000 l/min

帶遙控口

帶行程限制

二通插裝閥是專門用于緊湊油路塊設計的元件。連接 A 和 B 的功率單元安裝在多路閥中符合 ISO 7368 標準的接收孔內，且使用蓋關閉。在大多數情況下，此蓋也是從功率單元控制側到先導控制閥的連接件。

通過使用相應先導控制閥進行控制，功率單元可以應用于壓力、方向和節流功能，或應用于這些功能的組合。通過調節執行機構各個管路的多個流量規格來實現特別有效的解決方案。將元件的功率單元應用于多個功能具有很高的性?xún)r(jià)比。

二通插裝閥通常由控制蓋和安裝套件組成。控制蓋包含控制孔和可選行程限制功能、液壓控制方向座閥或符合所需整體功能的梭閥。此外，可以在控制蓋處安裝電動方向滑閥或座閥。安裝套件包括襯套、環（高只能用于 NG32 型號）、閥架、可選帶衰減阻尼或不帶衰減阻尼，以及閉合彈簧。

二通插裝閥的功能與壓力有關。這樣，便可針對功能實現三個關鍵加壓區域。

德國力士樂REXROTH二通插裝閥蓋板訂貨號和型號：

R900912652 LFA16H1-7X/F

R900912655 LFA16H2-7X/F

R900912694 LFA25H2-7X/F

R900912728 LFA32H2-7X/F

R900336728 LFA40H2-71/FX20

1815500315 LFR16H8-1X/FX08

力士樂REXROTH二通方向控制功能插裝閥

LFA..WEA

R900912683 LFA25WEA-7X/A10P10

R900955459 LFA40EWA-7X/CA20DQMG24

1815500295 LFR25WEA105-10/

1815500274 LFR32WEA105-1X/

標準系列

規格 16 … 160

組件系列 6X, 2X, 7X

大工作壓力 420 bar

大流量 25000 l/min

用于設置方向閥

二通插裝閥是專門用于緊湊油路塊設計的元件。連接 A 和 B 的功率單元安裝在多路閥中符合 ISO 7368 標準的接收孔內，且使用蓋關閉。在大多數情況下，此蓋也是從功率單元控制側到先導控制閥的連接件。

通過使用相應先導控制閥進行控制，功率單元可以應用于壓力、方向和節流功能，或應用于這些功能的組合。通過調節執行機構各個管路的多個流量規格來實現特別有效的解決方案。將元件的功率單元應用于多個功能具有很高的性?xún)r(jià)比。

二通插裝閥通常由控制蓋和安裝套件組成。控制蓋包含控制孔和可選行程限制功能、液壓控制方向座閥或符合所需整體功能的梭閥。此外，可以在控制蓋處安裝電動方向滑閥或座閥。安裝套件包括襯套、環（高只能用于 NG32 型號）、閥架、可選帶衰減阻尼或不帶衰減阻尼，以及閉合彈簧。

二通插裝閥的功能與壓力有關。這樣，便可針對功能實現三個關鍵加壓區域。

力士樂REXROTH二通方向控制功能插裝閥

LFA..WEB

標準系列

規格 16 … 125

組件系列 6X, 2X, 7X

大工作壓力 420 bar

大流量 25000 l/min

用于設置方向閥

二通插裝閥是專門用于緊湊油路塊設計的元件。連接 A 和 B 的功率單元安裝在多路閥中符合 ISO 7368 標準的接收孔內，且使用蓋關閉。在大多數情況下，此蓋也是從功率單元控制側到先導控制閥的連接件。

通過使用相應先導控制閥進行控制，功率單元可以應用于壓力、方向和節流功能，或應用于這些功能的組合。通過調節執行機構各個管路的多個流量規格來實現特別有效的解決方案。將元件的功率單元應用于多個功能具有很高的性?xún)r(jià)比。

二通插裝閥通常由控制蓋和安裝套件組成。控制蓋包含控制孔和可選行程限制功能、液壓控制方向座閥或符合所需整體功能的梭閥。此外，可以在控制蓋處安裝電動方向滑閥或座閥。安裝套件包括襯套、環（高只能用于 NG32 型號）、閥架、可選帶衰減阻尼或不帶衰減阻尼，以及閉合彈簧。

二通插裝閥的功能與壓力有關。這樣，便可針對功能實現三個關鍵加壓區域。

力士樂REXROTH二通方向控制功能插裝閥

LFA..GWA

標準系列

規格 16 … 100

組件系列 6X, 7X

大工作壓力 420 bar

大流量 25000 l/min

用于設置方向閥

帶集成梭閥

二通插裝閥是專門用于緊湊油路塊設計的元件。連接 A 和 B 的功率單元安裝在多路閥中符合 ISO 7368 標準的接收孔內，且使用蓋關閉。在大多數情況下，此蓋也是從功率單元控制側到先導控制閥的連接件。

通過使用相應先導控制閥進行控制，功率單元可以應用于壓力、方向和節流功能，或應用于這些功能的組合。通過調節執行機構各個管路的多個流量規格來實現特別有效的解決方案。將元件的功率單元應用于多個功能具有很高的性?xún)r(jià)比。

二通插裝閥通常由控制蓋和安裝套件組成。控制蓋包含控制孔和可選行程限制功能、液壓控制方向座閥或符合所需整體功能的梭閥。此外，可以在控制蓋處安裝電動方向滑閥或座閥。安裝套件包括襯套、環（高只能用于 NG32 型號）、閥架、可選帶衰減阻尼或不帶衰減阻尼，以及閉合彈簧。

二通插裝閥的功能與壓力有關。這樣，便可針對功能實現三個關鍵加壓區域。

德國力士樂REXROTH二通插裝閥蓋板訂貨號和型號：

R900926535 LFA25GWA-71/P10

R900912635 LFA16GWA-71/A10P10

R900936188 LFA16GWA-71/A08P08

R900912725 LFA32KWA-7X/

R900912708 LFA32GWA-7X/

力士樂REXROTH內嚙合齒輪泵

PGF

機座大小 1, 2, 3

規格 1.7 … 40

組件系列 2X, 3X

大工作壓力 250 bar

大排量 40.5 cm3

特征

固定排量

低工作噪音

低脈動流量

由于具有密封間隙補償，因此在低粘度情況下也可實現效率

使用壽命長，得益于滑動軸承和密封間隙補償

適合較大的粘度和速度范圍

吸油特性

所有機座大小和規格之間可以相互組合

可與內嚙合齒輪泵 PGH、葉片泵 PV7 和軸向柱塞泵組合

可根據要求在連接蓋中集成閥技術

工業應用中具備低中等性能和壓力范圍的驅動器，例如，機床

行走機械應用中具備較高工作壓力的耐疲勞驅動器，例如，提升設備、風扇和擴張器

PGF 類型液壓泵為具有恒定排量的泄漏間隙補償內嚙合齒輪泵。它們基本由殼體、軸承蓋、端蓋、內嚙合齒輪、小齒輪軸、軸承、軸向墊片、止動銷及分段填充部件組成，分段填充部件包括：分段、扇形支撐體及密封輥。

吸油和排油過程

根據流體動力學安裝的小齒輪軸 按所示旋轉方向傳動內嚙合齒輪。在旋轉過程中，吸油范圍內容積將增加約 180° 以上。欠壓使液壓油流入腔體中。鐮狀的分段填充部件 將吸油部分與壓力腔隔開。在壓力腔內，小齒輪軸 的輪齒再次嚙合在內嚙合齒輪 的輪齒之間。通過壓力通道將液體排出。

軸向補償力 FA 作用于壓力腔內部且與軸向墊片 內的壓力場一同生成。因此旋轉部件與固定部件之間的液縱向間隙非常小且確保壓力腔液密封。

徑向補償力 FR 作用在分段 和扇形支撐體.分段和扇形支撐體間的面積比和板件密封  位置在設計時應確保實現內嚙合齒輪、分段填充元件 和小齒輪軸 之間近乎無泄漏間隙的密封。板件密封  下的彈簧元件可確保在小的壓力下也能夠提供足夠的接觸壓力。

流體動力和流體靜力安裝

作用在小齒輪軸 上的力由流體動力潤滑的徑向滑動軸承 承受；作用在內嚙合齒輪 上的力由流體靜力軸承承受。

齒輪輪齒系統

齒輪輪齒系統為漸開線輪齒系統。當嚙合長度較大時，充液流量和壓力波動較小；脈動速度減小明顯降低了工作噪音。

所用材料

殼體、軸承蓋、端蓋 和軸向墊片:鋁合金內嚙合齒輪、小齒輪軸 和止動銷：鋼制普通軸承:帶鋼背分段的銅錫 和扇形支撐體：黃銅合金板件密封 :塑料

德國力士樂REXROTH內嚙合齒輪泵訂貨號和型號：

R900932132 PGF1-2X/1,7RA01VP1

R900086159 PGF1-2X/1,7RE01VU2

R900086159 PGF1-21/1,7RE01VU2

R900952850 PGF1-21/3,2LN12VM-A387

R901021469 PGF1-21/1,7LA01VP1-A340B

R900932136 PGF1-2X/4,1RA01VP1

R900932136 PGF1-21/4,1RA01VP1

R900932183 PGF1-21/1,7LA01VP1

R900086166 PGF1-21/2,2RL01VM

R900086163 PGF1-2X/4,1RE01VU2

R900932137 PGF1-2X/5,0RA01VP1

R900932135 PGF1-2X/3,2RA01VP1

R900952850 PGF1-2X/3,2LN12VM-A387

R900932261 PGF2-2X/019RE01VE4

R900932269 PGF2-22/016RE20VU2

R900932271 PGF2-22/011RE01VE4

R900932267 PGF2-22/016RE01VE4

R900932266 PGF2-2X/008RE01VE4

R900571401 PGF2-2X/019RA20VP2

R900932274 PGF2-2X/013RE01VE4

R900931660 PGF2-2X/006RJ01VU2

R900932269 PGF2-2X/016RE20VU2

R900938281 PGF2-22/011RJ01VU2

R900930689 PGF2-22/013RJ01VU2

R900564037 PGF2-2X/008RA01VP2

R900032712 PGF2-2X/013RA20VP2

R901018829 PGF2-22/016RJ01VU2

R900779104 PGF2-2X/011RJ01VU2K

R900983936 PGF2-2X/011RE01VE4K

R900932111 PGF3-31/040RE07VE4

R987046566 PGF3-31/025RE07VE

R900932112 PGF3-3X/032RE07VE4

R900029617 PGF3-3X/025RJ07VU2

力士樂REXROTH內嚙合齒輪泵

PGH-2X

機座大小 2, 3

規格 5 … 16

組件系列 2X

大工作壓力 350 bar

大排量 16 cm3

特征

固定排量

低工作噪音

低脈動流量

由于具有密封間隙補償，因此在低速和低粘度情況下也可實現效率

適合較大的粘度和速度范圍

所有機座大小和規格之間可以任意組合

可與內嚙合齒輪泵、徑向柱塞泵和外嚙合齒輪泵組合使用

PGH 類型液壓泵為具有恒定排量的間隙補償內嚙合齒輪泵。

它們基本由殼體、軸承蓋、端蓋、內嚙合齒輪、小齒輪軸、軸承、軸向墊片、端蓋、安裝法蘭、止動銷及分段填充部件組成，分段填充部件包括：分段、扇形支撐體及密封輥。

吸油和排油過程

根據流體動力學安裝的小齒輪軸 按所示旋轉方向傳動內嚙合齒輪。

旋轉過程中，吸油范圍內容積會增加約 90°。欠壓使液壓油流入腔體中。

利用鐮狀的分段填充部件將吸油口和壓力腔分開。在壓力腔中，小齒輪軸 的輪齒再次嚙合在內嚙合齒輪 的輪齒間隙中。通過壓力通道將液體排出。

軸向補償力 FA 作用于壓力腔內部且與軸向墊片 內的壓力場一同生成。

因此旋轉部件與固定部件之間的液壓軸縱向間隙非常小且確保壓力腔液壓軸完全密封。

徑向補償力 FR 作用在分段 和扇形支撐體上。

依靠工作壓力將兩個分段填充部件 和壓在小齒輪軸 和內嚙合齒輪 的缸頭直徑。

分段和扇形支撐體間的面積比和密封輥  位置在設計時應確保實現內嚙合齒輪、分段填充部件和小齒輪軸 之間近乎無漏泄間隙的密封。

密封輥  下的彈簧部件可確保在小的壓力下也能夠提供足夠的接觸壓力。

流體動力和流體靜力安裝

作用在小齒輪軸 上的力由流體動力潤滑的徑向滑動軸承 承受；作用在內嚙合齒輪 上的力有流體靜力軸承承受。

齒輪輪齒系統

裝齒為漸開線輪齒系統。當嚙合長度較大時，充液流量和壓力波動較小；脈動速度減小明顯降低了工作噪音。

PGH 型號液壓泵為具有恒定排量的間隙補償內嚙合齒輪泵。根據流體動力學安裝的小齒輪軸將驅動內嚙合齒輪。通過在吸油范圍內打開的小齒輪軸和內嚙合齒輪齒側間隙吸入液壓油并將其送入壓力范圍。吸油區域和壓力范圍由徑向補償元件以及內嚙合齒輪和小齒輪軸之間的齒輪嚙合分開。

德國力士樂REXROTH內嚙合齒輪泵訂貨號和型號：

R900951301 PGH2-22/006RE07VU2

R900951302 PGH2-22/008RE07VU2

力士樂REXROTH內嚙合齒輪泵，固定排量

PGH-3X

機座大小 4, 5

規格 20 … 250

組件系列 3X

大工作壓力 350 bar

大排量 250.5 cm3

特征

固定排量

低工作噪音

低脈動流量

由于具有密封間隙補償，因此在低速和低粘度情況下也可實現效率

適合較大的粘度和速度范圍

所有機座大小和規格之間可以相互組合

可與軸向柱塞泵、內嚙合齒輪泵和葉片泵組合

適合使用 HFC 油液運行（密封件設計“W”）

用途：

適用于具有較大負載循環數的大功率、高壓的耐疲勞驅動器，例如，塑料加工機、自動化壓力機、鑄造機和其他使用蓄能器充液操作的應用

PGH.-3X 類型液壓泵為具有恒定排量的間隙補償內嚙合齒輪泵。

其基本構成是：安裝法蘭、殼體、通軸傳動罩蓋、小齒輪軸、內嚙合齒輪、滑動軸承、軸向墊片 和止動銷，以及由扇形體、扇形支撐體和密封輥組成的徑向補償。

吸油和排油過程

根據流體動力學安裝的小齒輪軸 按所示旋轉方向驅動內嚙合齒輪。

通過在吸油范圍內打開的齒隙吸入液壓油。液壓油通過小齒輪和內嚙合齒輪之間的齒隙從吸油范圍輸送到壓力范圍。

由此，液壓油從閉合的齒隙排出并輸送到壓力油口。

吸油區域和壓力范圍由徑向補償元件以及內嚙合齒輪和小齒輪軸之間的齒輪嚙合分隔開。

軸向補償

壓力范圍中的排放區域由軸向墊片 進行軸向密封。

在軸向墊片背對排放區域的一側應用了壓力場。這些壓力場使軸向墊片與排放區域達到平衡，從而以較低的機械損失實現理想的密封效果。

徑向補償

徑向補償元件包括扇形體、扇形支撐體和密封輥。

扇形體和扇形支撐體排列在壓力場中，以使產生的壓力基本上可被止動銷承受。

一個小的壓力組件將扇形體和扇形支撐體壓到小齒輪軸和內嚙合齒輪的齒尖，這樣即可通過自動調整間隙將壓力范圍密封到吸油范圍。

這是在整個工作時間內持續保持高容積效率的先決條件。

扇形體和扇形支撐體的間隙調整可通過中間的密封輥來進行。

流體動力和流體靜力安裝

小齒輪軸 由流體動力潤滑的徑向滑動軸承承受。

內嚙合齒輪 以通過流體靜力安裝在殼體中。

齒輪輪齒系統

漸開線齒邊的齒輪齒系統具有用于較低流量和壓力脈動的長嚙合長度，因此可確保低噪音運行。

德國力士樂REXROTH內嚙合齒輪泵訂貨號和型號：

R901147100 PGH4-30/020RE11VU2

R901147104 PGH4-30/050RE11VU2

R901147103 PGH4-31/040RE11VU2

R901147115 PGH5-30/063RE11VU2

R901147116 PGH5-30/080RE11VU2

力士樂REXROTH內嚙合齒輪泵

PGM-4X

機座大小 4, 5

規格 25 … 125

組件系列 4X

大工作壓力 210 bar

大排量 125.3 cm3

特征

低工作噪音

低脈動流量

由于具有密封間隙補償，因此在低粘度情況下也可實現高效率

適合較大的粘度和速度范圍

用途：

適用于具有大量負載循環數的變速傳動裝置，例如，塑料加工機

PGM-4X 型號液壓泵為具有恒定排量的間隙補償內嚙合齒輪泵。其基本構成是：安裝法蘭、殼體、罩蓋、小齒輪軸、內嚙合齒輪、滑動軸承、軸向墊片 和止動銷，以及由扇形體、扇形支撐體和密封輥組成的徑向補償。

吸油和排油過程

根據流體動力學安裝的小齒輪軸 按所示旋轉方向驅動內嚙合齒輪 。通過在吸油范圍內打開的齒隙吸入液壓油。液壓油通過小齒輪和內嚙合齒輪之間的齒隙從吸油范圍輸送到壓力范圍。由此，液壓油從閉合的齒隙排出并輸送到壓力油口。

吸油區域和壓力范圍由徑向補償元件以及內嚙合齒輪和小齒輪軸之間的齒輪嚙合分隔開。

壓力范圍中的排放區域由軸向墊片 進行軸向密封。 在軸向墊片背對排放區域的一側應用了壓力場 。這些壓力場使軸向墊片與排放區域達到平衡，從而以較低的機械損失實現理想的密封效果。

徑向補償元件包括扇形體、扇形支撐體和密封輥。扇形體和扇形支撐體排列在壓力場中，以使產生的壓力基本上可被止動銷承受。一個小的壓力組件將扇形體和扇形支撐體壓到小齒輪軸和內嚙合齒輪的齒尖，這樣即可通過自動調整間隙將壓力范圍密封到吸油范圍。這是在整個工作時間內持續保持高容積效率的先決條件。

扇形體和扇形支撐體的間隙調整可通過中間的密封輥來進行。

流體動力和流體靜力安裝

小齒輪軸 由流體動力潤滑的徑向滑動軸承承受。內嚙合齒輪 以通過流體靜力安裝在殼體中。

齒輪輪齒系統

漸開線齒邊的齒輪齒系統具有用于較低流量和壓力脈動的長嚙合長度，因此可確保低噪音運行。

所用材料

法蘭 和蓋板：鑄鐵

殼體 和側面墊片：鋁

軸 和內嚙合齒輪:鋼

PGM-4X 型號液壓泵為具有恒定排量的間隙補償內嚙合齒輪泵。

力士樂REXROTH內嚙合齒輪泵

PGP

固定排量

機座大小 2, 3

規格 6.3 … 32

大壓力 350 bar

排量 6.5 … 32.5 cm3

特征

低工作噪音

低脈動流量

由于具有密封間隙補償，即使在低粘度情況下也能實現高效率

使用壽命長，得益于滑動軸承和密封間隙補償

適合更大的粘度和速度范圍

出色的吸油特性

可與 PGH 和 PGF 內嚙合齒輪泵、葉片泵以及軸向柱塞泵組合

用途：

適用于加載次數高達 106，具備高工作壓力的驅動器，例如切邊壓力機

PGP 液壓泵為具有恒定排量的泄漏間隙補償內嚙合齒輪泵。

它們主要由殼體、軸承蓋、蓋、齒圈、小齒輪軸、滑動軸承、軸向盤 和止動銷及分段部件 組成，分段部件包括：分段、扇形支撐體及密封輥 。

吸油和排油過程

根據流體動力學支撐的小齒輪軸 按所示旋轉方向驅動內嚙合齒圈。

在旋轉過程中，吸油區域內的容積將增加約 180° 以上。負壓產生，從而使液壓油流入腔體中。

利用鐮狀的分段部件 將吸油腔體和壓力腔分開。在壓力腔中，小齒輪軸 的輪齒嚙合在齒圈 的輪齒間隙中。然后通過壓力通道.

軸向補償力 FA 作用于壓力腔內部且由軸向盤 內的壓力區生成。因此，旋轉部件與固定部件之間的軸向、縱向間隙非常小且確保壓力腔的佳軸向密封。

徑向補償力 FR 作用在分段 和扇形支撐體上。

分段與扇形支撐體間的面積比和密封輥  位置在設計時應確保實現齒圈、分段部件 與小齒輪軸 之間近乎無間隙的密封。

密封輥  下的彈簧元件可確保即使在極小的壓力下也能夠提供足夠的接觸壓力。

流體動力和流體靜力軸承

作用在小齒輪軸 上的力由流體動力潤滑的徑向滑動軸承 吸收，而作用在齒圈 上的力由流體靜力軸承吸收。

花鍵

為齒輪選擇漸開線花鍵。較長的接觸長度會導致低流量和壓力脈動；這些低脈動率對低噪音操作具有很大影響。

使用材料

殼體、軸承蓋、蓋 和軸向盤：鋼鋁復合材料

齒圈、小齒輪軸 和止動銷:鋼

滑動軸承:帶鋼背的銅錫

分段 和扇形支撐體:黃銅合金

密封輥 :塑料

力士樂安全閥DBDS6G1X/200V
