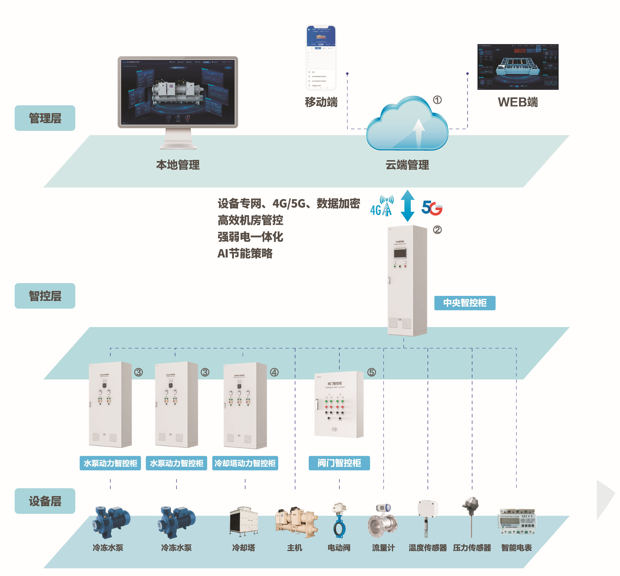

建筑設備一體化監控系統構成

1、為了全面實現智慧建筑的各項技術指標和使用功能要求、本項目設置建筑設備一體化監控系統、實現建筑的設備監控、電力監控、照明控制、剩余電流檢測、用能計量、建筑環境檢測、能效管理等建筑監控和借理助能、系統應符合《民用建筑電氣設計標準》GB 51348-2019 第18.14節建筑設備一體化監控系統的要求。

2、建筑設備一體化監控系統是將建筑設備控制系統通過網絡進行相互連接、形法綜合一體化的供電、監測和控制系統。系統未端應為一體化控制箱柜，應采用標準化生產制造工藝。一體化箱柜標準化電控單元內設備元器件選型，滿足相關規范，因紙要求。

3、建筑設備一體化監控系統應具有建筑設備監控、電力監控、照明控制、剩余電流檢測、用能計量、建筑環境檢測、能效管理的功能。

4、建筑設備一體化監控系統未端應為一體化控制箱（柜）。一體化控制柜應采用標準柜結構、柜體、線纜、箱柜內的電控單元結構和連接關系須按照深化完的一體化控制柜的結構大樣圖制作。一體化控制箱（柜)內的電控單元應采用有效的抗干擾措施，并應具備認證中心的電磁兼客檢測報告。

5、為了確保項目運維的運維便利、安全可靠、建筑設備一體化監控系統應用一套軟件實現建筑設備監控、電力監控、照明控制、利余電流檢測、用能計量、建筑環境檢測、能效管理等功能，并實現實時、歷史數據互聯互通和界面整合。

6、建筑設備一體化監控系統應具備與火實自動報警系統(FAS)及安全技術防范系統(SAS)的通信接口。

7、項目設置中央控制柜、平臺軟件、實時數據庫軟件、2D+/3D地圖、該項目平臺和云平臺、實現對本工程的監控、管理、運維、指揮。

產品型號以及功能要求

G.I-P潛水泵控制器（一體化終端）

技術要求：污水泵電控終端，導軌式安裝，外置能效監測模塊和三相互感器，具備智能配電、智控水泵、能效優化、設備自檢等功能，并與配電箱里的CPS控制與保護開關配合，使配電箱具有缺相、斷相、過壓、欠壓、過流、欠流、短路、漏電與三相不平衡保護，防水泵空載受損、防液位失效措施、防管道堵塞、防水井失電檢測、等全方位機電一體化融合功能，通信接口兼具RS485、LAN，可做協議網關集成開放接入集水井附近數字設備；

配電箱門外自帶高清觸摸屏；具有一體化設備防偽二維碼，支持二維碼掃碼監控設備全生命周期狀態

G.AX-B風機控制器

技術要求：送排風機專用一體化控制器、導軌式安裝，外置能效監測模塊和三相互感器,電機驅動裝置和三相一體互感器，具備智能配電、智控水泵、能效優化、設備自檢等功能，并與配電箱里的CPS控制與保護開關配合，使配電箱具有缺相、斷相、過壓、欠壓、過流、欠流、短路、漏電與三相不平衡保護等全方位機電一體化融合功能，通信接口兼具RS485、LAN，可做協議網關集成開放接入電控終端附近通訊設備排風機電控終端；配電箱門外自帶高清觸摸屏；

具有一體化設備防偽二維碼，支持二維碼掃碼監控設備全生命周期狀態。

G.AX-B變頻風機控制器

技術要求：1、帶液晶屏文本顯示實時數據與狀態，調試設置

2、1個USB、2路RS485通信接口、可對外通信鏈路供電

3、8路通用輸入、2路數字量輸出

4、串口支持BACnet MSTP、Modbus-RTU等

5、35mm標準導軌式安裝

G.AX-A空調控制器

技術要求：空調專用一體化控制器、導軌式安裝，外置能效監測模塊和三相互感器,電機驅動裝置和三相一體互感器，具備智能配電、智控水泵、能效優化、設備自檢等功能，并與配電箱里的CPS控制與保護開關配合，使配電箱具有缺相、斷相、過壓、欠壓、過流、欠流、短路、漏電與三相不平衡保護等全方位機電一體化融合功能，通信接口兼具RS485、LAN，可做協議網關集成開放接入電控終端附近通訊終端；配電箱門外自帶高清觸摸屏；具有一體化設備防偽二維碼，支持二維碼掃碼監控設備全生命周期狀態。

G.IT電梯節能控制器

技術要求：電梯專用一體化控制器、導軌式安裝，外置能效監測模塊和三相互感器,電機驅動裝置和三相一體互感器，具備智能配電、智控電梯、能效優化、設備自檢等功能，并與配電箱里的KB0控制與保護開關配合，使配電箱具有缺相、斷相、過壓、欠壓、過流、欠流、短路、漏電與三相不平衡保護等全方位機電一體化融合功能，通信接口兼具RS485、LAN，可做協議網關集成開放接入電控終端附近通訊終端；配電箱門外自帶高清觸摸屏；具有一體化設備防偽二維碼，支持二維碼掃碼監控設備全生命周期狀態。

其他型號

ECS-7000MZK冷熱源集控器

ECS-7000MD冷凍水泵控制器

ECS-7000MQ冷卻水泵控制器

ECS-7000MT冷卻塔節能控制器

ECS-7000MR熱交換系統控制器

ECS-7000MF通/排風機控制器

ECS-7000MB雨水/污水泵控制器

ECS-7000MZM智能照明控制器

ECS-7000MU通用設備監控模塊

ECS-7000MP數據采集器

RXKQ LR冷熱源節能控制器

RXKQ GS給排水節能控制器

RXKQ KT通風空調節能控制器

RXKQ ZM公共照明節能控制器

RXKQ NH能效管理節能控制器

RXKQ PD配電房安全監控器

RXKQ DT電梯節能控制器

RXKQ KY空壓機節能控制器

N2000A-DF-A LDN2000流風機一體化智能控制柜

LDN2000A-PY-A LDN2000排煙風機

LDN2000A-KT-A LDN2000空氣處理機

AT-AC1200風機節能控制器

AT-CSE100水泵節能控制器

LDN2000A-KX-A LDN2000空調新風機

LDN2000-3智能控制器

3270/3290系列 AI-MCGS人機觸摸屏

LDN2000-KS2B一體化智能控制器

LDN2000-WG2A一體化智能控制器

LDN2000-ZM8一體化智能控制器

LDN2000-ZA一體化智能控制器

IC-SPI單電源輸入電控單元

IC-DPI雙電源輸入電控單元

IC-PO饋電輸出電控單元

IC-POM電機輸出電控單元

IC-ZM-12照明輸出電控單元

IC-CZ-12插座輸出電控單元
