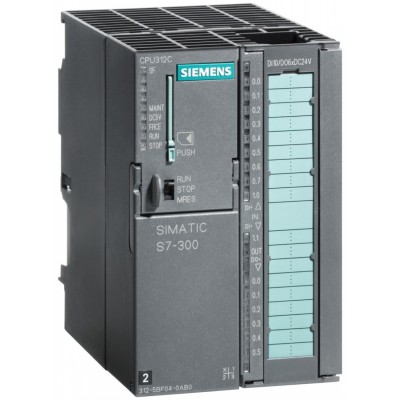

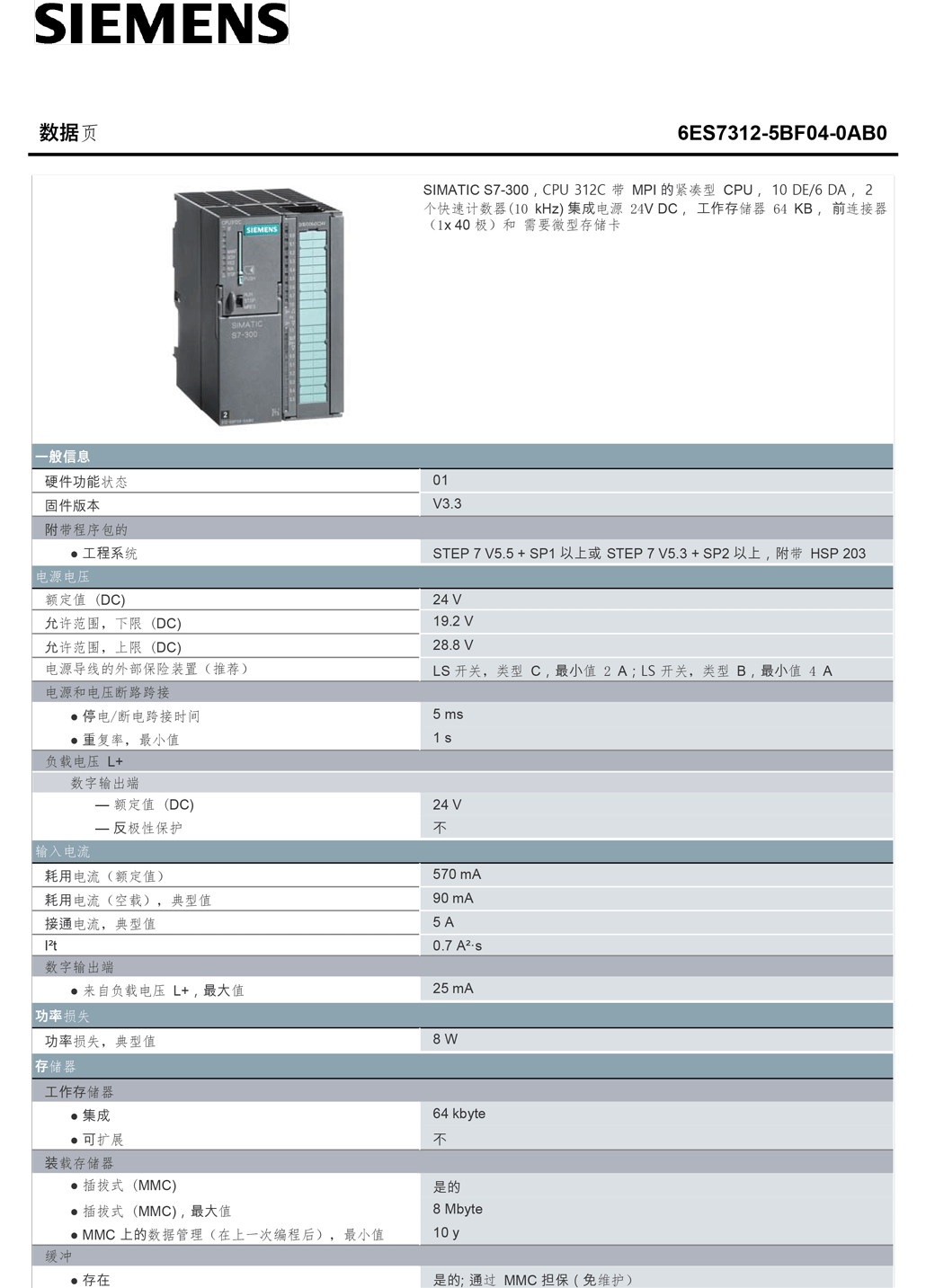

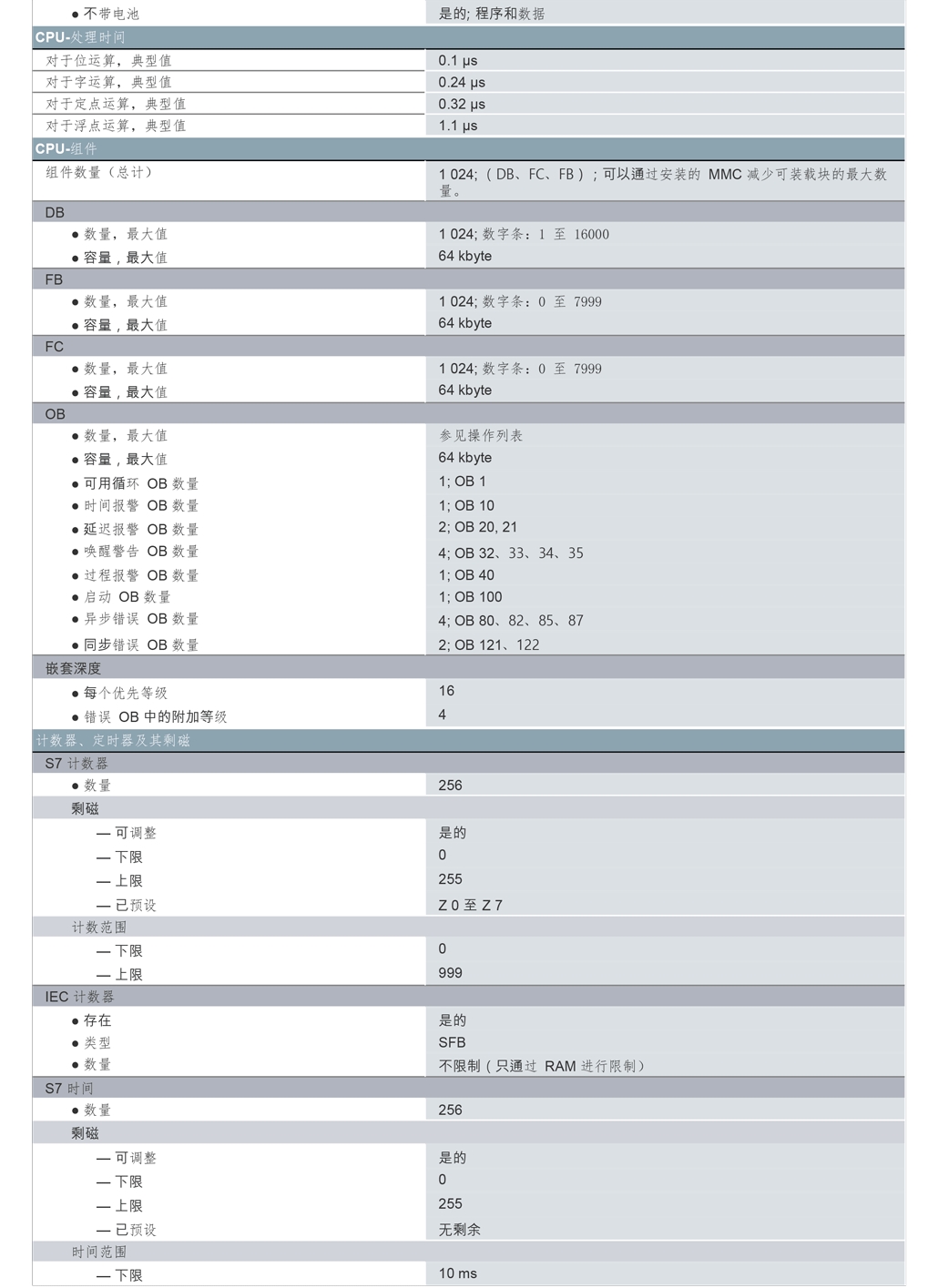

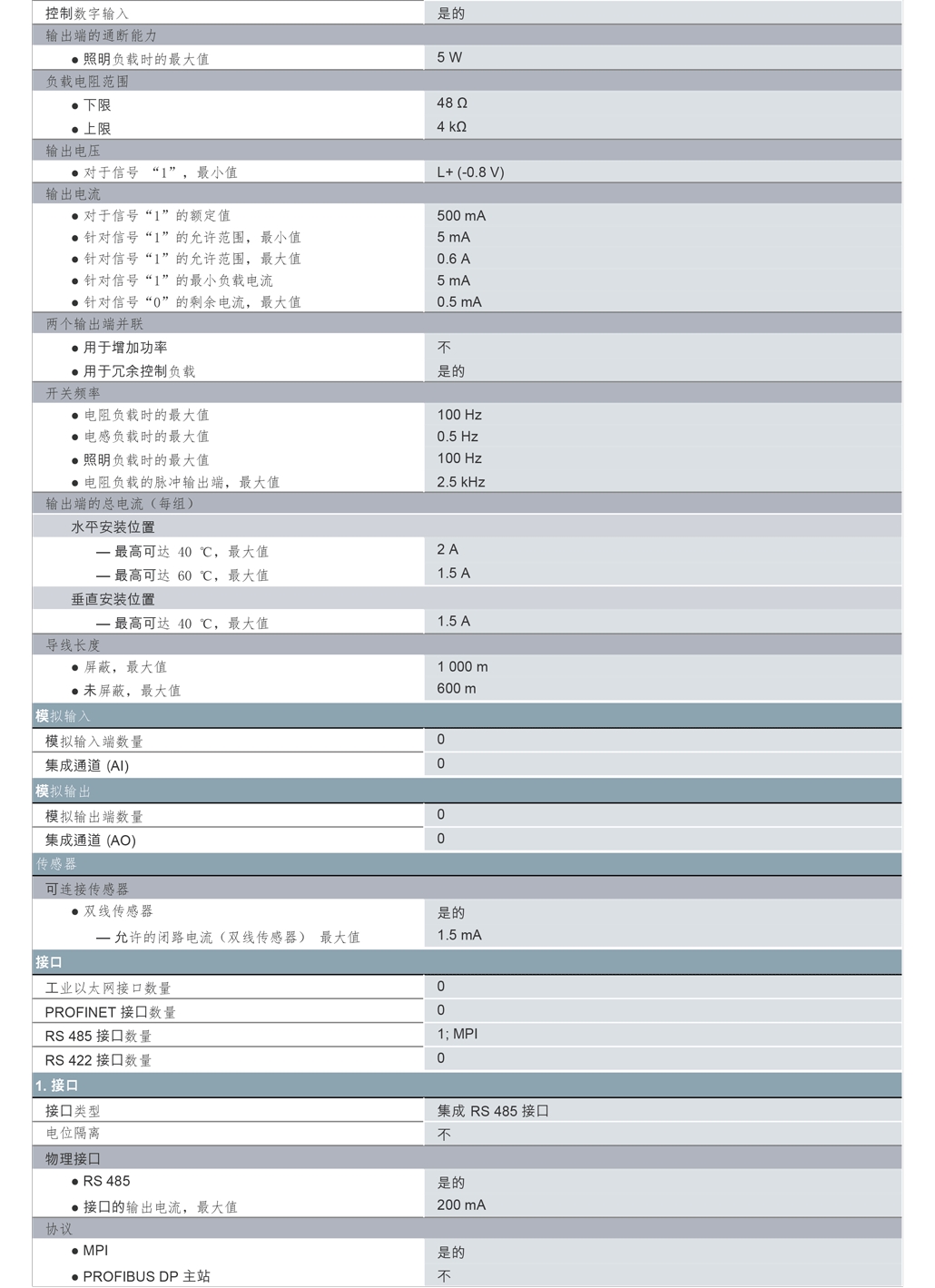

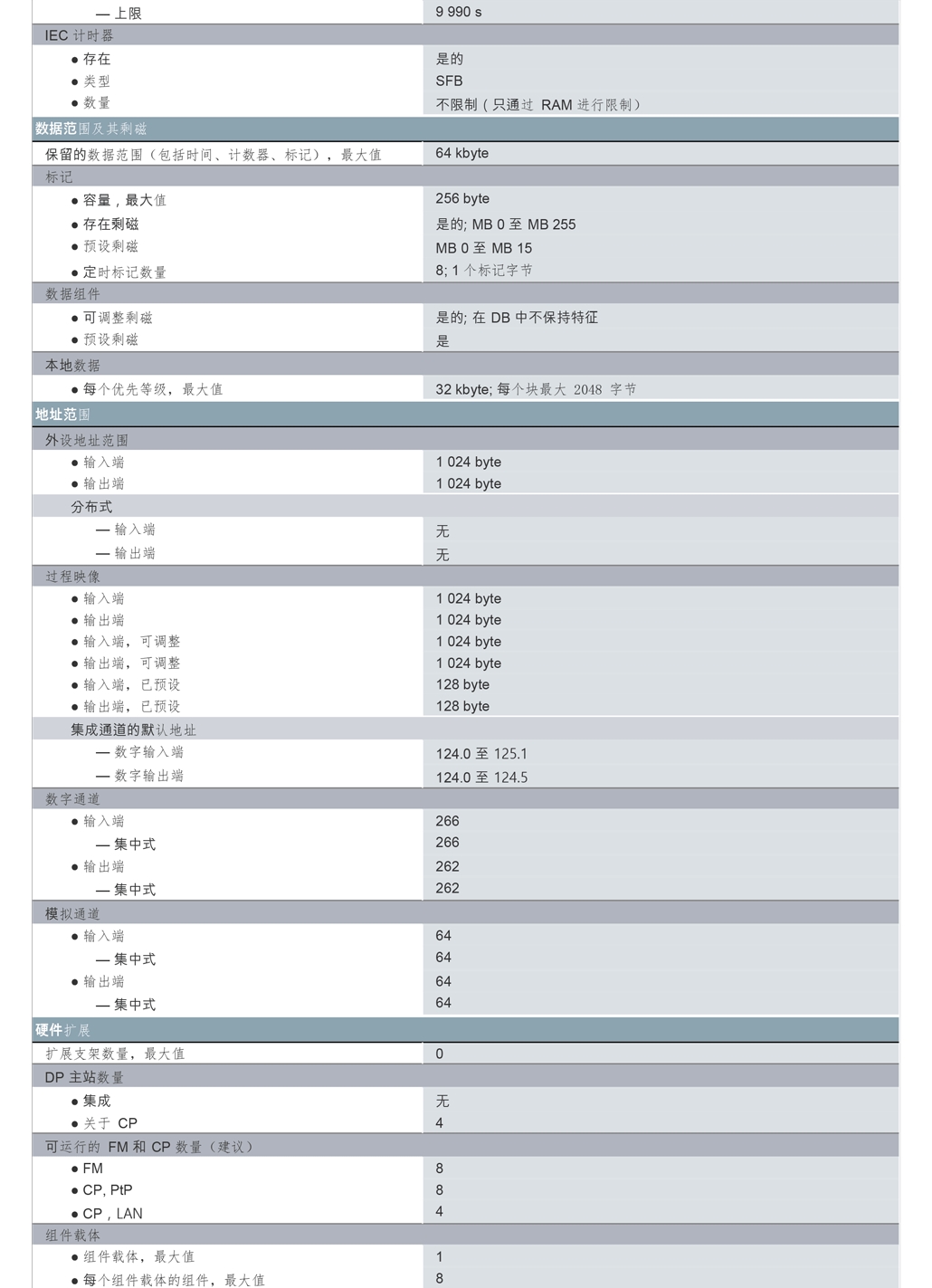

型號：6ES7312-5BF04-0AB0

SIMATIC S7-300，CPU 312C 帶 MPI 的緊湊型 CPU， 10 DE/6 DA， 2 個快速計數器(10 kHz) 集成電源 24V DC， 工作存儲器 64 KB， 前連接器（1x 40 極）和 需要微型存儲卡

Siemens PLC CPU 適合與 SIMATIC S7-300 系列一起使用， 10 個數字輸入， 6 個數字輸出 - 6ES7312-5BF04-0AB0

將 Siemens 的此 PLC (可編程邏輯控制器) 用作自動化系統的一部分，以實現可靠的控制，簡單的編程和故障診斷。它具有自己的內置 CPU (中央處理單元) ，用于增強性能。對于多用途應用，它可以處理各種編程語言編碼的指令，包括 FBD (功能方框圖) ，圖形， HiGraph ， LAD (梯形圖) 和 STL (語句列表)。該控制器總共具有 10 個數字輸入和 6 個數字輸出，使其適用于多個同步應用。此類 PLC 特別適用于機器人，制造設備和加熱控制系統。

1.額定電壓為 24V 直流，使其適用于大多數日常電氣設置

2.短路保護可防止對設備和電路造成電氣損壞

3.綠色 / 紅色 LED (發光二極管) 指示燈讓您可以一目了然地監控操作狀態

此產品是否易于安裝？

PLC 適用于安裝在標準 DIN 導軌上，因此您可以快速設置并將其連接到其他電子元件，無需工具。

西門子S7-300硬件介紹

一、S7－300主要支持的硬件有：

（1）電源（PS）

電源模塊提供了機架和CPU內部的供電電源，置于1號機架的位置。

（2）中央處理器（CPU）

CPU存儲并處理用戶程序，為模塊分配參數，通過嵌入的MPI總線處理編程設備和PC、模塊、其它站點之間的通訊，并可以為進行DP主站或從站操作裝配一個集成的DP接口。置于2號機架。

（3）接口模塊（IM）

接口模塊將各個機架連接在一起。不同型號的接口模塊可支持機架擴展或PROFIBUS DP連接。置于3號機架，沒有接口模塊時，機架位置為空。

（4）信號模塊（SM）

通常稱為I/O（輸入/輸出）模塊。測量輸入信號并控制輸出設備。信號模塊可用于數字信號和模擬信號，還可用于進行連接，如傳感器和啟動器的連接。

（5）功能模塊（FM）

用于進行復雜的、重要的但立于CPU的過程，如：計算、位置控制和閉環控制。

（6）通訊處理器（CP）

模塊化的通訊處理器通過連接各個SIMATIC站點，如：工業以太網，PROFIBUS或串行的點對點連接等。

后三個模塊在機架上可以任意放置，系統可以自動分配模塊的地址。

需要說明的是，每個機架多只能安裝8個信號模塊、功能模塊或通訊模塊。如果系統任務超過了8個，則可以擴展機架（每個帶CPU的中央機架可以擴展3個機架）。

各個模塊的性能具體如下：

（1）電源模塊（PS）

電源模塊用于將SIMATIC S7-300 連接到120/230V AC電源。

（2）接口模塊

接口模塊用于多機架配置時連接主機架(CR)和擴展機架 (ER)。S7-300通過分布式的主機架(CR)和3個擴展機架(ER)，可以操作多達32個模塊。運行時無需風扇。

（3）CPU模塊

各種CPU 有各種不同的性能，例如，有的CPU 上集成有輸入/輸出點，有的CPU上集成有PROFI- BUS-DP通訊接口等。

以上只是列出了部分指標，設計時還要參看相應的手冊。

（4）信號模塊

信號模塊用于數字量和模擬量輸入/輸出，又分DI/DO（數字量輸入/輸出）和AI/AO（模擬量輸入/輸出）模塊。

①數字量輸入模塊：

②數字量輸出模塊：

③數字輸入/輸出模塊：

④繼電器輸出模塊：

⑤模擬量輸入模塊

⑥模擬量輸出模塊：

⑦模擬量輸入/輸出模塊：

（5）功能模塊

西門子S7－300功能模塊模塊適用于各種場合，功能塊的所有參數都在STEP7中分配，操作方便，而且不必編程。包括：計數器模塊（FM350），定位模塊（FM351），凸輪控制模塊（FM352），閉環控制模塊（FM355）等許多用于特定場合的模塊。

（6）通訊模塊（CP）

S7－300通訊模塊是用于連接網絡和點對點通訊用的模塊，比如：用于S7－300和SIMATIC C7通過PROFIBUS通訊的模塊CP343－5，用于S7－300和工業以網通訊的模塊CP343－1及CP343－1 IT等。

二、S7－300CPU前面板說明

S7－300CPU前面板如上圖所示。需要說明的是，S7－300系列有20種不同的CPU，每種CPU的前面板是不同的，但也是大同小異。現以CPU318－2為例，分別說明如下：

1、負載電源模塊

負載電源模塊用于將AC 220V電源轉化為DC 24V，供CPU和I/O模塊及其它模塊使用。

2、后備電池

后備電池的作用是在PLC斷電時，用來CPU實時時鐘的正常運行，并可以保存用戶的程序和數據（在RAM中）。有的低端的CPU因為沒有實時時鐘，沒有后備電池。

3、DC 24V接線端子

CPU輸出一個DC 24V，L＋和M分別是DC 24V的正極和負極。可用作CPU開關信號輸入或外部元器件的電源。

4、模式選擇開關

模式選擇開關用來選擇CPU的運行方式。有的該開關是一種鑰匙開關，改變運行方式需要插入鑰匙，用來防止未經授權的人改變CPU的運行方式。

模式選擇開關各位置的含義如下：

（1）RUN－P（運行－編程）位置：CPU不僅執行程序，還可以在線讀出和修改程序及改變運行方式；

（2）RUN（運行）位置：CPU執行程序，可以讀出程序，但不能修改程序；

（3）STOP（停機）位置：CPU不執行程序，可以讀出和修改程序；

（4）MERS（清除存儲器）位置：可以復位存儲器，使CPU回到初始狀態。此位置不能保持，當松開后，又會回到STOP的位置。

5、狀態和故障指示燈

（1）SF（系統故障指示，紅色）：CPU硬件故障或軟件出錯時常亮；

（2）BATF（電池故障，紅色）：電池電壓低或無電池時常亮；

（3）DC 5V（＋5V電源指示，綠色）：CPU和S7－300總線＋5V電源正常時常亮；

（4）FRCE（強制指示，黃色）：至少有一個I/O被強制時常亮；

（5）RUN（運行指示，綠色）：CPU處于RUN運行方式時常亮，重啟動時以2Hz的頻率閃亮，HOLD狀態時以0.5Hz的頻率閃亮；

（6）STOP（停機指示，黃色）：CPU處于STOP、HOLD狀態時常亮；請求存儲器復位時以0.5Hz的頻率閃爍；正在復位時以2Hz的頻率閃爍；

（7）BUSF（總線故障指示，紅色）：Profibud－DP接口硬件或軟件故障時常亮。

6、存儲器卡

存儲器卡用于在斷電時保存用戶程序和一些數據，可以擴展CPU的存儲容量。

7、MPI接口

MPI接口用于CPU與其它PLC、PG/PC（編程器/個人計算機）、OP（操作員接口）通過MPI網絡的通信。

8、前連接器

前連接器用于將傳感器和執行元件連接到信號模塊，前面有蓋板（9）保護。

三、SIMATIC S7-300具有多種不同的通訊接口：

.多種通訊處理器用來連接AS-i接口、PROFIBUS 和工業以太網總線系統。

.通訊處理器用來連接點到點的通訊系統。

.多點接口(MPI) 集成在CPU中，用于同時連接編程器、PC機、人機界面系統及其他SIMATIC S7/M7/C7等自動化控制系統。

用戶可以方便的使用Step7軟件進行通訊組態。

CPU 支持下列通訊類型：

.過程通訊

通過總線(AS-i或PROFIBUS)對I/O模塊周期尋址(過程映象交換) 。

.數據通訊

在自動控制系統之間或人機界面(HMI)和幾個自動控制系統之間，數據通訊會周期地進行或被用戶程序或功能塊調用。

通過PROFIBUS的過程通訊

S7-300通過通訊處理器，或通過集成在CPU上的 PROFIBUS-DP接口連接到PROFIBUS-DP網絡上。

帶有PROFIBUS-DP主站/從站接口的CPU可以使用戶能夠方便地進行組態。

而且，用戶通過PROFIBUS-DP分布式I/O就像處理集中的I/O一樣，具有相同的組態、地址和編程。

下列設備可以作為通訊的主站：

.SIMATIC S7-300(通過帶PROFIBUS-DP 接口CPU或通過 PROFIBUS-DP)

西門子PLC

西門子(SIEMENS)公司生產的可編程序控制器，在我國的應用也相當廣泛，在冶金、化工、印刷生產線等領域都有應用。西門子(SIEMENS)公司的PLC產品包括LOGO、S7-200、S7-1200、S7-300、S7-400以及博途系列等等。西門子S7系列PLC體積小、速度快、標準化，具有網絡通信能力，功能更強，可靠性高。S7系列PLC產品可分為微型PLC(如S7-200)，小規模性能要求的PLC(如S7-300)和中、要求的PLC(如S7-400)等，以及博途系列，S1200/S1500，都是很好的產品。

西門子PLC的優點有：

1．西門子PLC可靠性高，抗干擾能力強，西門子plc高可靠性是電氣控制設備的關鍵性能。西門子PLC由于采用現代大規模集成電路技術，采用嚴格的生產工藝制造，內部電路采取了的抗干擾技術，具有很高的可靠性。從西門子PLC的機外電路來說，使用西門子PLC構成控制系統，和同等規模的繼電接觸器系統相比，電氣接線及開關接點已減少到數百甚至數千分之一，故障也就大大降低。此外，西門子PLC帶有硬件故障自我檢測功能，出現故障時可及時發出警報信息。

2．西門子PLC配套，功能完善，適用性強，西門子PLC發展到今天，已經形成了大、中、小各種規模的系列化產品。可以用于各種規模的工業控制場合。除了邏輯處理功能以外，現代西門子PLC具有完善的數據運算能力，可用于各種數字控制領域。近年來西門子PLC的功能單元大量涌現，使西門子PLC滲透到了位置控制、溫度控制、西門子PLC等各種工業控制中。加上西門子PLC通信能力的增強及人機界面技術的發展，使用西門子PLC組成各種控制系統變得非常容易。

3．西門子PLC易學易用，深受工程技術人員喜歡。西門子PLC作為通用工業控制計算機，是面向工礦企業的工控設備。它接口容易，編程語言易于為工程技術人員接受。梯形圖語言的圖形符號與表達方式和繼電器電路圖相當接近，只用西門子PLC的少量開關量邏輯控制指令就可以方便地實現繼電器電路的功能。為不熟悉電子電路、不懂計算機原理和匯編語言的人使用計算機從事工業控制打開了方便之門。

4．西門子PLC系統的設計、建造工作量小，維護方便，容易改造，西門子PLC用存儲邏輯代替接線邏輯，大大減少了控制設備外部的接線，使控制系統設計及建造的周期大為縮短，同時維護也變得容易起來。更重要的是使同一設備經過改變程序改變生產過程成為可能。這很適合多品種、小批量的生產場合。

5．西門子PLC體積小，重量輕，能耗低，由于體積小很容易裝入機械內部，是實現機電一體化的理想控制設備。

西門子PLC全系列介紹

一、概述

西門子可編程邏輯控制器產品有完整的系列，從低端的西門子LOGO!控制器到西門子PLC S7-1500系列。針對工業自動化控制領域各種行業，各種需求，西門子都能為用戶提供的解決方案。正因為西門子PLC系列產品的多樣性，使得用戶可以根據具體需求，預算成本，后期維護等要素，靈活的對系統進行配置。而且西門子PLC產品在控制系統中運行穩定，組態軟件使用方便，為用戶在工程項目的實施中提高了效率，為企業帶來了效益。

二、西門子PLC全系列產品

西門子PLC系列產品種類多樣，用戶可進行靈活配置，下面從兩個方面來介紹：

1.應用領域復雜程度

自動化控制領域一般可分為小型，中型，大型自動化控制系統。小型自動化控制系統的控制器可以采用西門子LOGO!全系列，西門子PLC S7-200系列，西門子PLC S7-200 SMART系列，西門子PLC S7-1200系列；中型自動化控制系統可以選擇西門子PLC S7-300系列或西門子PLC S7-1500系列；大型自動化控制系統可以選擇西門子PLC S7-400系列或西門子PLC S7-1500系列。

2.擴展性，運算速度，通訊能力

自動化控制系統的通訊功能主要有PROFIBUS DP或RS485接口，以及快速的PROFINET或TCP/IP協議。從可擴展性，系統運行速度和通訊能力來講，西門子LOGO!8系列，西門子PLC S7-200 SMART系列，西門子PLC S7-1200系列，西門子PLC S7-1500系列，這些類型的PLC比西門子LOGO!老型號，西門子PLC S7-200系列，西門子PLC S7-300系列，西門子PLC S7-400系列相對應的功能更加強大。

三、小結

綜上所述，西門子PLC為用戶提供了多種類型，多種功能的產品，用戶可以根據需求進行靈活選擇和配置。西門子PLC豐富的功能可以為自動化控制系統提供多種解決方案。而且界面友好的各種西門子PLC的組態軟件為用戶更好的實現人機交互操作，為工程項目的完成提高了效率。如果用戶需要更多的了解西門子PLC各種系列，請聯系我們，我們會更好的提供相關技術支持。
