新鄉鋼鐵廠陶瓷耐磨料施工

新鄉鋼鐵廠陶瓷耐磨料施工

新鄉鋼鐵廠陶瓷耐磨料施工，陶瓷耐磨料的優點就是穩定性好，適用于大面積施工和任何情況下修補施工，但其相比較耐磨陶瓷片來說工藝比較多，對于工人的各方面要求比較嚴格，比如說耐磨陶瓷涂料得配合龜甲網或者一些鋼絲制品來作為骨架，那么就得有技工電焊工來進行焊接操作，對于焊接的強度和技術要求也的嚴格，作為耐磨陶瓷涂料的骨架如果安裝不好會導致整體質量的下降。耐磨陶瓷涂料對于材料的攪拌和涂抹也有著嚴格的要求，每次攪拌材料數量不能太多（每次以100公斤為宜）。固化劑和膠水的配比也是有要求的，攪拌好的耐磨陶瓷涂料不能太硬，如果太硬會讓工人不好涂抹，如果太稀涂抹上去后會出現流淌或者塌落的現象，但耐磨陶瓷涂料的耐磨性和性以及熱膨脹系數是特別穩定的。

簡介：耐磨陶瓷涂料采用磷酸鹽溶液作結合劑，配剛玉骨料、剛玉、α-Al2O3，SiC微、微及多種外加劑，施工完畢后可直接點火生產的新型耐磨耐火涂抹料。它具有附著力強，耐磨損，耐化學侵蝕，抗剝落，養護時間短，可與各種耐火材料結合等優點。

一、 包裝 耐磨陶瓷涂料為25kg/袋包裝，內置塑料袋小包裝促凝劑（用以調節可塑料初凝時間），同時配桶裝磷酸鹽溶液作結合劑，加入量為袋裝料的12%左右。

二、 貯存 耐磨陶瓷涂料存放在干燥庫房內，不得雨淋，受潮，保質期為12個月。

三、 施工說明

1、攪拌準備：采用強制攪拌機拌和，所有攪拌工具清潔，不得混有泥沙、石灰、硅酸鹽水泥等雜物。

2、促凝劑加入，施工環境溫度，選擇促凝劑合適加入量。溫度小于20℃時，促凝劑可全部加入；大于20℃時可施工時間要求，適當調節促凝劑加入量。

3、攪拌：每次攪拌以加入4-6袋100-150公斤耐磨陶瓷涂料為宜，然后加入促凝劑干混2分鐘，而后加入磷酸鹽溶液12-18公斤左右，攪拌成“面團狀”，有塑性時方可放料使用。

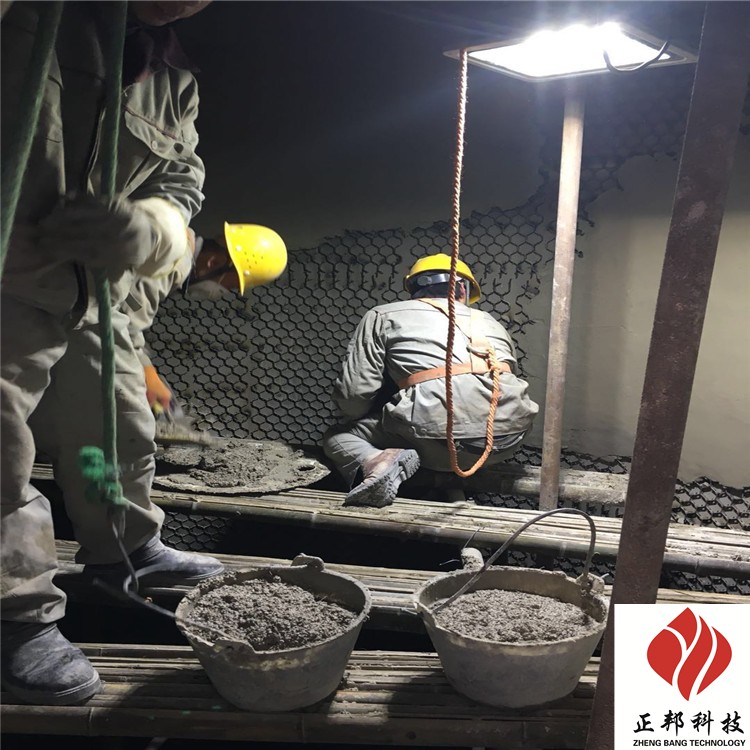

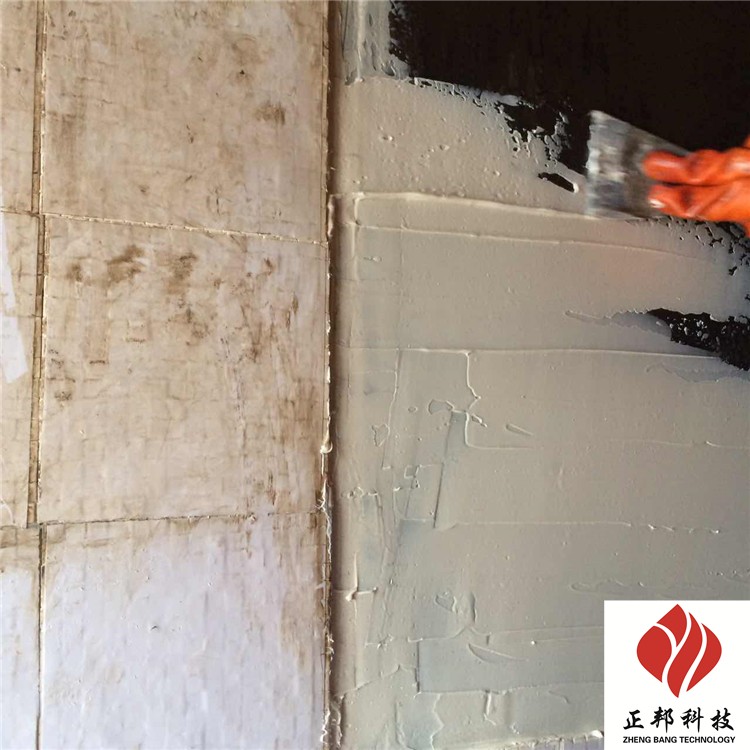

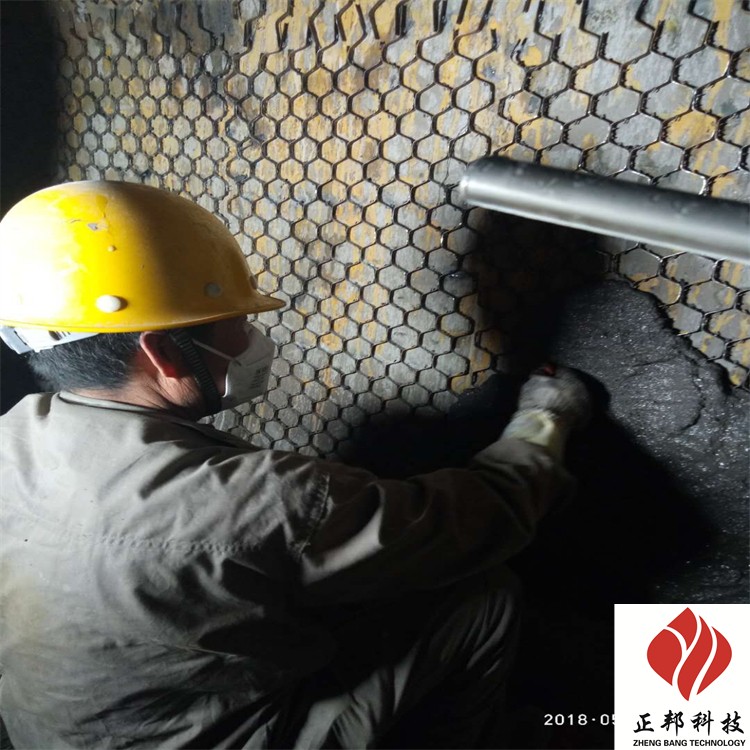

4、施工：將施工部位清理干凈，內壁不得粘有雜物浮塵。先清理龜甲網或扒釘上面浮著物，清干凈施工工作面浮塵、雜物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用鐵板等工具弄平整、光滑、接口要緊密。對于施工面積較大或厚度大于50mm以上部位要加焊錨固件，且間距不大于50mm。

5、待耐磨陶瓷涂料初凝后，自然養護24小時以后施工部位即可移動，同時也可以點火生產。

6、該耐磨陶瓷涂料可與各種澆注料、耐火磚緊密結合。

7、此材料不得與其它任何澆注料混合使用，已初凝耐磨涂料不能再加膠水攪拌使用，應廢棄。

8、該耐磨陶瓷涂料施工完畢初凝后，無需養護、烘烤、直接點火升溫使用，且不影響其使用性能。
