臨湘涂抹耐磨陶瓷涂料廠家 中速磨筒體防磨料配方

臨湘涂抹耐磨陶瓷涂料廠家 中速磨筒體防磨料配方，耐磨陶瓷涂料大致分為四種，水調(diào)型、膠調(diào)型、耐溫膠調(diào)型以及耐磨澆注型，水調(diào)型耐磨陶瓷涂料主要的結(jié)合劑為高鋁水泥，結(jié)合后的強(qiáng)度使用壽命能達(dá)到5年以上，但高鋁水泥對(duì)耐酸堿腐蝕這方面會(huì)差一些，所以適合用在干燥的風(fēng)管內(nèi)使用。膠調(diào)型耐磨陶瓷涂料主要結(jié)合劑為膠水，其耐酸堿及耐腐蝕都有著很好的效果，耐溫能達(dá)到850度，是一種廣泛的應(yīng)用材料，在常溫至850的地方都可以使用，并且性能穩(wěn)定。耐溫耐磨陶瓷涂料主要針對(duì)300度—1200度的使用部位，其特質(zhì)的膠水和材料本身的耐溫顆粒能使其性能大大提高，但在300度以內(nèi)使用會(huì)達(dá)不到好的效果，所以部位才更能發(fā)揮膠調(diào)型涂料的性能。

簡(jiǎn)介：耐磨陶瓷涂料采用磷酸鹽溶液作結(jié)合劑，配剛玉骨料、剛玉、α-Al2O3，SiC微、微及多種外加劑，施工完畢后可直接點(diǎn)火生產(chǎn)的新型耐磨耐火涂抹料。它具有附著力強(qiáng)，耐磨損，耐化學(xué)侵蝕，抗剝落，養(yǎng)護(hù)時(shí)間短，可與各種耐火材料結(jié)合等優(yōu)點(diǎn)。

一、 包裝 耐磨陶瓷涂料為25kg/袋包裝，內(nèi)置塑料袋小包裝促凝劑（用以調(diào)節(jié)可塑料初凝時(shí)間），同時(shí)配桶裝磷酸鹽溶液作結(jié)合劑，加入量為袋裝料的12%左右。

二、 貯存 耐磨陶瓷涂料存放在干燥庫房?jī)?nèi)，不得雨淋，受潮，保質(zhì)期為12個(gè)月。

三、 施工說明

1、攪拌準(zhǔn)備：采用強(qiáng)制攪拌機(jī)拌和，所有攪拌工具清潔，不得混有泥沙、石灰、硅酸鹽水泥等雜物。

2、促凝劑加入，施工環(huán)境溫度，選擇促凝劑合適加入量。溫度小于20℃時(shí)，促凝劑可全部加入；大于20℃時(shí)可施工時(shí)間要求，適當(dāng)調(diào)節(jié)促凝劑加入量。

3、攪拌：每次攪拌以加入4-6袋100-150公斤耐磨陶瓷涂料為宜，然后加入促凝劑干混2分鐘，而后加入磷酸鹽溶液12-18公斤左右，攪拌成“面團(tuán)狀”，有塑性時(shí)方可放料使用。

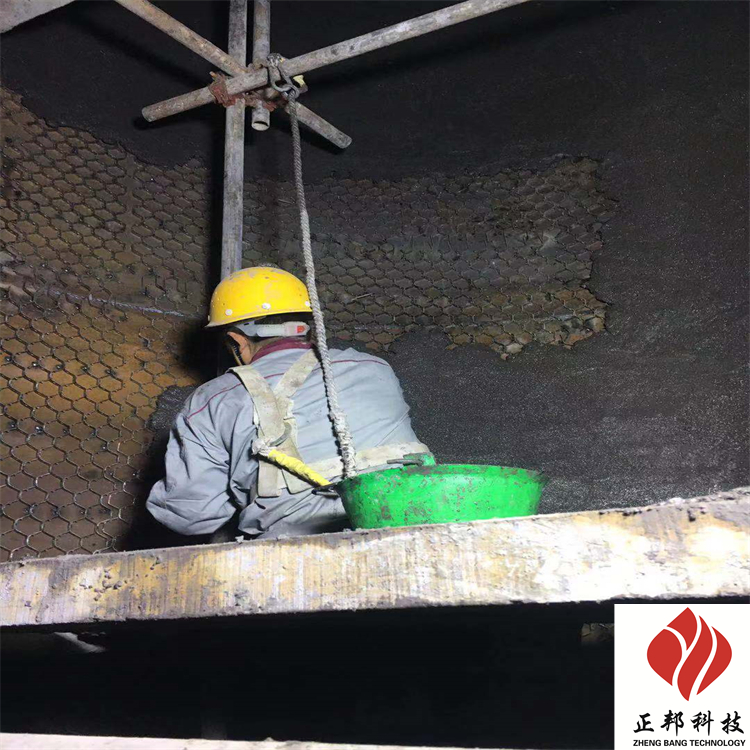

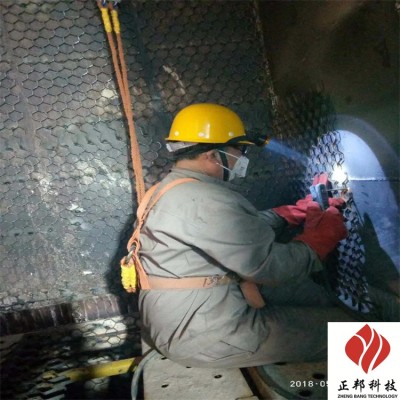

4、施工：將施工部位清理干凈，內(nèi)壁不得粘有雜物浮塵。先清理龜甲網(wǎng)或扒釘上面浮著物，清干凈施工工作面浮塵、雜物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用鐵板等工具弄平整、光滑、接口要緊密。對(duì)于施工面積較大或厚度大于50mm以上部位要加焊錨固件，且間距不大于50mm。

5、待耐磨陶瓷涂料初凝后，自然養(yǎng)護(hù)24小時(shí)以后施工部位即可移動(dòng)，同時(shí)也可以點(diǎn)火生產(chǎn)。

6、該耐磨陶瓷涂料可與各種澆注料、耐火磚緊密結(jié)合。

7、此材料不得與其它任何澆注料混合使用，已初凝耐磨涂料不能再加膠水?dāng)嚢枋褂茫瑧?yīng)廢棄。

8、該耐磨陶瓷涂料施工完畢初凝后，無需養(yǎng)護(hù)、烘烤、直接點(diǎn)火升溫使用，且不影響其使用性能。
