外力引起節理變形，改變了節理滲流流速率，進而引起的孔隙壓力變化，孔隙應力變化又會影響節理變形。節理開度、節理表面粗糙是重要的控制參數，其影響因素有外力，流體壓力和節理面的幾何性質。

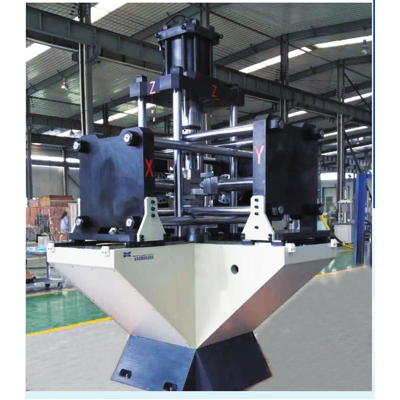

西安力創（LETRY）公司應用自主研發的巖石節理滲流－剪切耦合伺服試驗系統，用于進行大比例平面應力應變巖石節理滲流－剪切耦合伺服試驗、地下地表工程三維試驗及軟巖試樣力學特性研究。

利用實時數字?jǐn)z影和三維視頻技術，對巷道開挖支護過程中的巖體的宏觀、細觀變形場和應力場進行測試和分析，研究深埋巷道在高地應力條件下的開挖、破壞、支護平衡演化過程及其規律，以確定深埋巷道巖石工程的穩定性理論和合理有效的支護對策。

主要性能指標：

 1、伺服控制剪切試驗子系統

(1)垂直力：1000kN；

(2)垂直力測量精度：示值的±1％（在滿量程的5％～100的范圍內）；

(3)水平力：500kN；

(4)水平力測量精度：示值的±1％（在滿量程的5％～100的范圍內）；

(5)垂直方向變形測量范圍：0～20mm；

(6)垂直方向變形測量精度：±1％F·S；

(7)位移速度范圍：0.5mm/min～100mm/min；

(8)位移速度精度：示值的±1％（在滿量程的5％～100的范圍內）；

(9)力、位移控制精度：示值的±1％（在滿量程的5％～100的范圍內）；

(10)水平變形測量范圍：0～20mm；

(11)水平變形測量精度：±0.5％F·S；

(12)垂直方向的變形量測為四支位移傳感器，變形控制取其平均值；

(13)水平方向的變形量測為兩支位移傳感器，變形控制取其平均值。

  2、滲流子系統；

(1)滲流壓力：0.2MPa

(2)滲流壓力精度：示值的±1％（在滿量程的5％～100％的范圍內）；

  3、節理表面形態測試子系統

(1)試件尺寸：X、Y方向(水平方向)0.4m；

(2)節理面直角坐標系行程：Z方向(豎直方向)0.2m；

(3)形態測試精度：±0.001mm。
