電液伺服巖體裂隙滲流真三軸試驗機

西安力創（LETRY）材料檢測技術有限公司自成立20多年以來，致力于巖土工程力學試驗設備的研發與生產，是西安知名的試驗機設備生產廠家。“力創優質，力創名牌”是我們公司的服務宗旨，愿為您提供系統完善的解決方案。

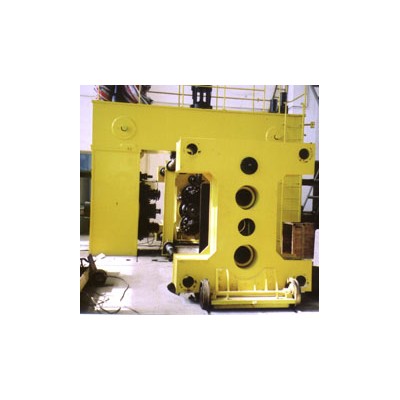

微機控制電液伺服巖體裂隙滲流真三軸試驗機，由主機、滲透水缸、液壓源、滲透水稱量系統及電控系統五大部分組成。采用電液伺服閥閉環控制系統，試樣上三軸壓力保持不變，可進行巖石在三軸作用下的滲透試驗，三個方向可以獨立加載，可滿足巖石的滲透特性（包括滲透變形，滲透破壞）試驗研究要求。

機械液壓工作原理

該試驗機機采用三組作動器，分別可以對X向，Y向，法向獨立加載作用于方形試樣上。

 啟動液壓源油泵電機，根據試驗負荷大小,確定系統壓力，通過溢流閥調整出來的壓力油分為四路，三路壓力油通過三組伺服閥控制三組作動器，分別對試樣的X向，Y向，法向加載，第四路壓力油通過滲透水缸上的伺服閥控制滲透水壓力，作用于試樣的裂隙。

控制系統采用M6255全數字4通道同步控制器，采用24位AD采集器，具有4通道同步5KHz的控制周期，具有響應快、精度高的特點；除傳感器放大電路采用模擬放大器外，各控制環節全部為數字控制，因此系統可靠簡單。

4個控制通道均可以進行負荷（壓力）控制或位移控制，2種控制方式可隨意無沖擊切換。輕松實現復雜路徑的控制加載。
