高頻疲勞試驗機主要配置及要求

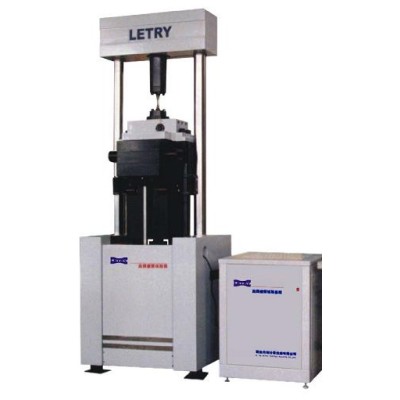

基于不同的應用，高頻疲勞試驗機還可分為電磁式與電機式兩種。電磁式高頻疲勞試驗機的動態位移相對較小，但是可以提供高達500Hz的試驗頻率。電機式高頻疲勞試驗機在頻率上不及電磁式但是提供了更大的位移量以滿足結構件試驗的需求。+

高頻疲勞試驗機主要配置及要求：

楔形夾具及附件用于室溫下平板及圓形試樣的夾持，應配置相應夾塊保證滿足以下試樣的使用：

1、平板試樣試樣厚度a： 0.2～20mm； 2、圓形試樣試樣直徑ф： 2～20mm。

室溫螺紋夾具：

1、用于室溫圓形螺紋接頭試樣； 2、 配置以下規格的內螺紋接頭以滿足同樣規格外螺紋試樣的使用： M8×1, M11×1, M14×1, M16×1, M22×1, M32×1；

金屬材料疲勞裂紋擴展速率（da/dN）試驗夾具及附件，應滿足如下試樣試驗要求：

CT（緊湊拉伸）試樣尺寸B（厚）×W（寬）為：12.5×25mm。

應變引伸計及附件：

1、 靜態精度：不大于示值的?0.5%；

2、 動態精度：不大于示值的?1%；

3、 標距長度：25mm；

4、 應變范圍：10%。

位移型(COD規) 引伸計及附件：

1、 動態精度：不大于示值?0.5%；

2、 數據采集速率滿足試驗時的試驗頻率要求；

3、 變形范圍不小于?2.5 mm。

標準高溫裝置：用于100℃～1200℃金屬的高溫疲勞試驗。

  加熱爐：1、采用對開式加熱爐，不銹鋼外殼； 2、加熱爐在機架空間內安裝方便并留有足夠空間； 3、加熱爐尺寸范圍：長/寬/高分別為250～400mm/150～300mm/150～300mm； 4、 爐膛內徑≥80mm ；5、均熱帶長度≥50mm（均熱帶內的溫度波動≤±5℃，溫度梯度≤5℃）； 6、爐殼表面溫度≤室溫+50℃。

  溫度測控裝置：1、溫度測量精度≤±1℃，并且室溫自動冷端溫度補償偏差≤0.50C； 2、溫度控制精度≤±1℃； 3、升溫的溫度過沖≤5℃； 4、獨立的控制面板應簡單明了，可進行手動、自動PID控溫設置； 5、可由計算機進行控制溫度的設置和實時溫度數據的采集和升溫過程圖線顯示。

  高溫夾具：1、與加熱爐配套使用，用于高溫下圓形螺紋接頭試樣和板材疲勞試樣； 2、配置M16內螺紋接頭以滿足同樣規格外螺紋試樣的使用； 3、配置相應夾具以滿足厚度0.5～2mm板材試樣的使用； 4、高溫試驗時，應保證試驗和設備的安全正常進行，如需要進行夾具連接件的冷卻，應具有循環水冷卻系統。
