cab 專業的工業型條碼打印機 SQUIX 為暢銷的 A+ 系列 的后續機種，適用于各種應用領域。cab 條碼打印機持續將研發的重點朝向直覺易用的操作和穩定可靠。

條碼打印機的機構料件皆以高品質的材料制作且在外型及功能上達到完美的協調性。多元的周邊配件和軟件可提供客制化的解決方案。

無論是脫機操作、連接電腦或透過網絡進行，組裝扎實的條碼打印機 SQUIX 都能配合個別需求。高速處理器能確保打印工作的快速進行并即時提供所需的標簽。

? 創新技術

? 直覺易用的操作

? 精準打印

? 打印穩定可靠且快速

? 簡約優美的造型設計

? 最高的品質要求

應用案例


印刷電路板標簽

最小標簽尺寸為 4 x 3 mm - 適用于極小的有限空間。

序號銘板標簽

最大至 600 dpi 的高分辨率，可打印字型、圖形及條碼。

外箱棧板標簽

最大可打印標簽尺寸為 DIN A5 ( 德國標準 ) 紙張大小。

工業型條碼打印機 SQUIX


出紙方向 靠左

窄幅機種
打印區域有限的小標簽專用

多元應用機種
最暢銷的工業廣泛應用機種，多元配件衍生應用。

寬幅機種
適用于 Odette 及 UCC 型式的標簽在物流方面的應用

標準版

無論是紙卷式或折迭式都可打印在標簽紙或連續性紙張上。打印完成后可用鋸齒狀的撕紙擋板撕下標簽。可另選配切刀裁切標簽或外接回卷器回卷已打印的標簽紙卷。

剝離版 ( P 版 )

標準版之外另有自動剝離標簽的版本。打印完成后標簽會從底紙上被撕下。可手動或透過貼標手臂取走標簽。出貨內容包含數碼 I/O 接口。

超寬幅機種
適用于棧板標簽及圓桶標簽

其他機型：

出紙方向置中的條碼打印機 SQUIX

出紙方向置中

  SQUIX 4 M

特別針對較小的標簽或較窄的連續材質

SQUIX 4 MT

專用于連續性紙張及布質標簽

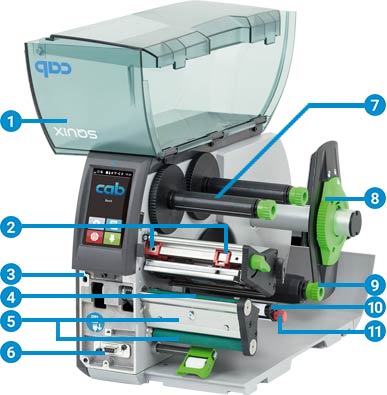

技術細節


1 折疊外蓋

耐沖擊塑料所制成的兩片式上蓋，打開時可折迭。只需占用極少的工作空間。借由透明外蓋可檢視耗材剩余量并觀察完整的打印流程。

2 打印頭立柱

一個立柱固定于內側；另一個立柱調整至標簽邊緣，確認打印品質良好后就定位。

3 堅固底座機構

一體成型鑄鋁打造。所有打印機構皆穩固組裝于支架底座上。

4 具有涂層的打印滾軸

合成橡膠涂層的標準品提供高度打印精準度；矽膠涂層的選配品特色是極長的使用壽命及更高的打印寬容度。

5 剝離功能

打印后透過標簽剝離板自底紙上撕去標簽；借由馬達驅動輔助滾軸 ( 下滾軸 ) 及壓平輔助滾軸以達到精準打印和剝離。

6 周邊配件連接埠

可快速簡易地連接模塊化配件。所有周邊配件皆以螺絲固定于兩個卡榫上借以連接至條碼打印機。

7 碳帶供應軸及回收軸

軸心三片旋緊式設計讓碳帶裝卸更方便快速。

8 標簽紙卷軸

加裝彈簧伸縮及螺紋基座的擋紙板能確保進紙的持續平穩以達到高度打印精準度。紙管直徑達 100 mm 的標簽紙卷建議使用紙卷轉接頭。

9 內建底紙回收軸

剝離版的機型可借由標簽底紙回收軸回卷打印完成的標簽紙或底紙，不論有無紙管皆可回收。軸心三片旋緊式設計可輕易取下打印完成的標簽紙或底紙。

10 減震擺臂

搭配鐵氟龍材質的輔助滾軸 ( 下滾軸 )，加裝彈簧伸縮的減震擺臂可在打印啟動時減輕張力并從而加強打印精準度。

11 標簽紙導引夾

導引夾安裝于減震擺臂上。借由調整旋鈕將導引夾調整至標簽邊緣。

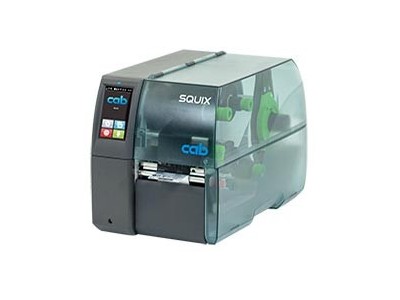

條碼打印機 SQUIX 4 P

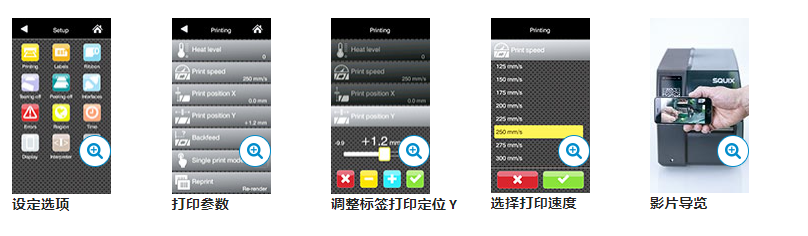

操作面板

直覺簡便的操作搭配淺顯易懂的圖示可方便調整機身設定

1 LED 燈顯示：開機

2 狀態列：接收打印資料、記錄資料串流、碳帶將耗盡預警、插入 SD 記憶卡 / U 盤、藍芽、WLAN 無線網絡、以太網絡、USB Slave 傳輸接口、時間

3 狀態通知：待機、暫停、每筆打印工作完成的標簽數量、已就剝離位置的標簽、等待外部信號

4 USB 插槽 維修用 U 盤或 U 盤專用，可上傳檔案至機身內建快閃記憶體。

5 USB 無線網卡 2.4 GHz 802.11b/g/n 為標準出貨內容；在熱點模式中可設定借由行動裝置透過 WLAN 無線網絡直接連結條碼打印機。

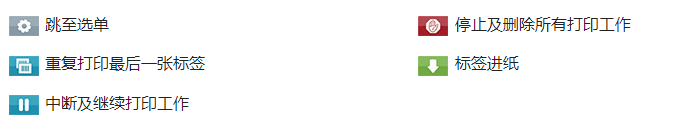

6操作

切刀 / 虛線切刀：直接裁切外掛回卷器：外卷或內卷

撕紙或剝離模式：打印下一張標簽貼標手臂：進行貼標作業

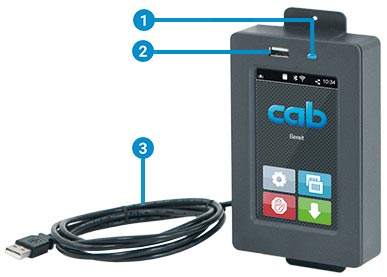

外接操作面板

功能與條碼打印機上的操作面板相同

屏幕的顯示會隨著擺橫或擺直轉換。

可依需求選擇使用外接操作面板或條碼打印機內建的操作面板。

條碼打印機連接埠：USB 2.0 高速裝置

1 LED 燈顯示：開機

2 USB 插槽 維修用 U 盤或 U 盤專用，可上傳檔案至機身內建快閃記憶體。

3 USB 傳輸線，長度有 1.8 m, 3 m, 5 m。長度如超過 3 m 則只能使用規定的傳輸線；規格尺寸請參見安裝說明。

打印頭

所有同樣寬度的打印頭可任意替換。可由 CPU 自動辨識并校正。

重要的資料如使用壽命、最大操作溫度及加熱記錄會直接儲存在打印頭內。借此原廠能讀取這些數據資料。

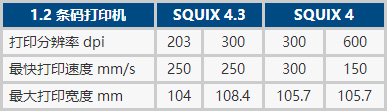

SQUIX 2, SQUIX 4 專用打印頭 - 300, 600 dpi

可產生邊緣銳利的打印效果；

專用于極小字型和圖形的序號銘板。需要以樹脂碳帶搭配較高的溫度打印。

SQUIX 4.3, SQUIX 6.3 專用打印頭 - 203, 300 dpi

使用壽命長，專用于熱感應打印及惡劣的使用環境。

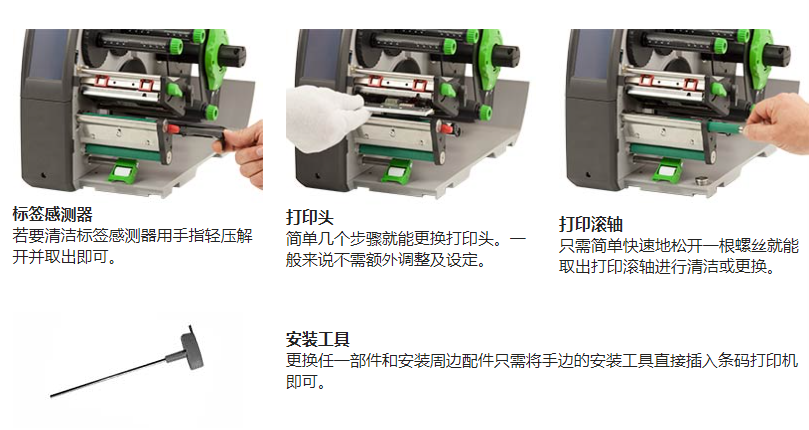

維修保養

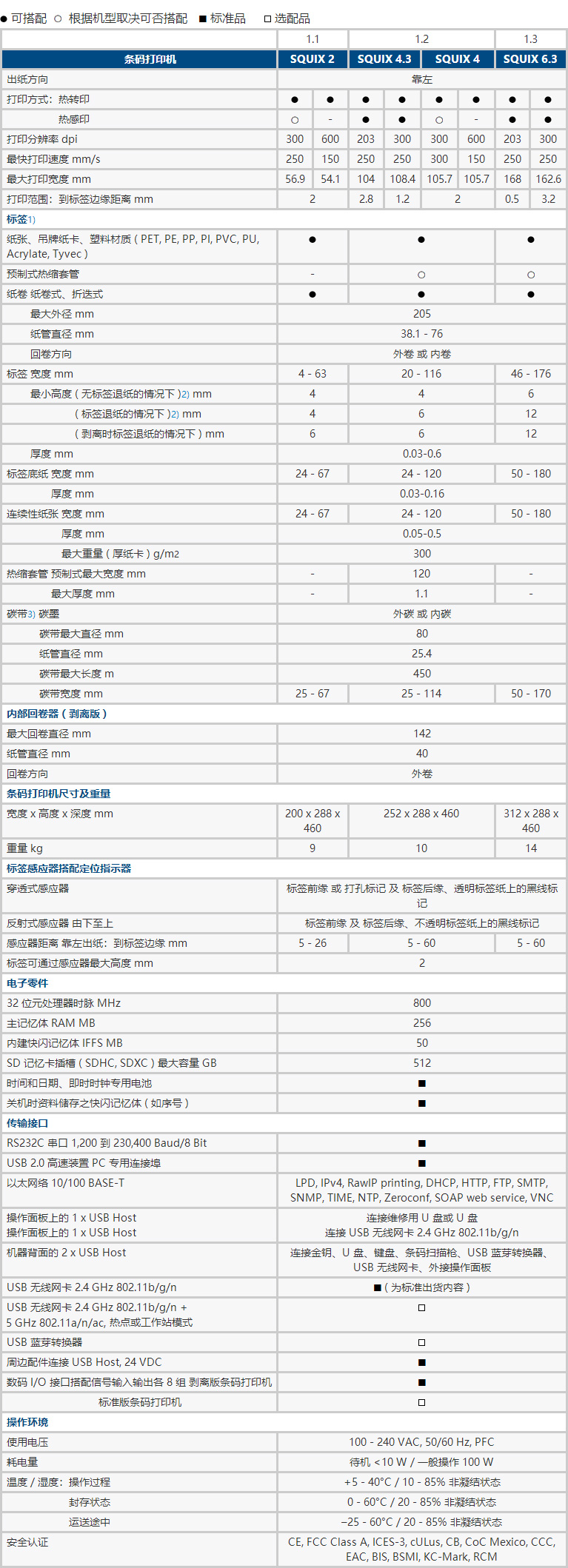

規格資料
