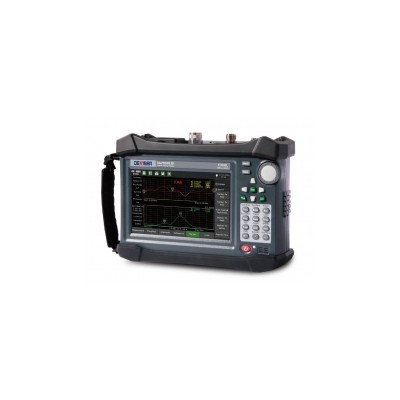

E7000L天饋線測試儀產品簡介

Site PROFILER? E7000L手持式天饋線測試儀，是一款經過現場優化、可靠、堅固耐用、操作簡單的較值產品。在天饋線系統系統中，可快速評估基站射頻/光傳輸和天線系統的運行狀態，提高基站的安裝、維護效率，Site PROFILER 是無線通信運營商和無線 信號覆蓋安裝、維護工程承包商、科研、教學、生產中信賴、可靠的天饋線測試儀。

E7000L天饋線測試儀主要功能

頻域測試

駐波比

DTF 駐波比

回波損耗

DTF 回波損耗

外置

GPS天線模塊 通過式功率計

USB型光纖放大鏡

功率測試

內置 WIFI模塊

光功率測試

電子校準件

光纖故障定位

終端式功率計

故障定位 測試

電纜損耗

相位

Smith圓圖

E7000L天饋線測試儀功能特點

● 電池續航時間八小時

● 內置E-CAL電子校準模塊

? 一次連接即可實現快速的自動校準

? 一次校準適用于全頻段

● 4.4GHz終端式功率計

● 內置光功率計，可視故障定位儀（紅光 源），WIFI

● 外置GPS

● USB型光纖放大鏡

● 強的抗射頻干擾能力

● 背光式按鍵

● 堅固、耐用、可靠

● 耐沖擊、防塵、防潑濺

● 小、輕的天饋測試儀

● 配有軟背包，便攜

E7000L天饋線測試儀儀技術參數

頻率范圍 ：2MHz 到 4400MHz

頻率分辨率： 0.5kHz 頻率準確度 ±2 ppm 輸出電平 ≥0dBm

掃描速度：1mS/點 (回波損耗) 1.2mS/點 (故障定位) 數據點數 130,259,517,1033,2065

干擾抑制：+10 dBm （偏±10 kHz以內） +25 dBm（偏>1.0 MHz）

方向性：≤-42dB (機械校準后) ≤-38dB (電子校準后)

回波損耗

范圍： 0.00-60.00dB

分辨率： 0.01dB

駐波比

范圍： 1-65

分辨率： 0.01

電纜損耗

范圍： 0.00-30.00dB

分辨率： 0.01dB

故障定位

回波損耗范圍 ：0.00-60dB

駐波比范圍： 1-65

距離范圍： 0到(點數-1)/(帶寬×2) ×Vp（電纜的速度因子）× C（光速）

分辨率(ｍ)： =Vp（電纜的速度因子）× C /(帶寬×2)

數據點數： 130,259,517,1033,2065

終端式功率計

頻率范圍： 20MHz 到 4400MHz

幅度： 大，小，偏置，偏置開關，自動幅度

平均： 平均，大保持，運行/暫停，平均模式，連續/單次

幅度限制： 幅度限制開關，上、下限

顯示范圍： –100 dBm～+100 dBm

測量范圍： –33 dBm～+20 dBm

偏置范圍： Max ±100 dB，用戶可設置

駐波比： 1.4:1

典型值： 大輸入功率 +27 dBm, ±50 VDC (大于此值會損壞儀器)

連接器： Type N(m), 50 Ω

準確度： ± 0.5 dB (23 ℃ ±3 ℃)

頻率響應和線性度： ± 0.8 dB (±0.5 dB典型值)

溫度效應： ± 0.02 dB/1 ℃ (典型值)

光纖顯微鏡
