常德龜甲網耐磨膠泥配方 一次二次風管防磨料施工

常德龜甲網耐磨膠泥配方 一次二次風管防磨料施工

常德龜甲網耐磨膠泥配方 一次二次風管防磨料施工，龜甲網耐磨膠泥是一種分子聚合物材料，是由高性能耐磨顆粒(純氧化鋁剛玉瓷球、碳化硅、氧化鋯、鈦粉、磷鐵粉末等)與改性增韌耐熱樹脂進行復合得到的高性能耐磨防腐聚合材料。用于因沖蝕、腐蝕和氣蝕對設備的磨損，也用于在有耐磨、防腐要求的機件表面制備耐磨防腐涂層。 如電廠、港口、水利水電、礦山等水泵、渣漿泵、脫硫漿液泵、漿液循環管道、酸堿槽、風機殼體、磁選機及浮選機等的防護 。

 一、龜甲網耐磨膠泥施工方案

 1.施工部位的表面處理 設備內壁存在鐵銹和松散的浮灰,油漆等雜物,先用掃帚和打磨機等工具將鐵銹和浮灰等雜物清理干凈,用溶劑（丙酮,汽油） 油污,再用化學處理劑處理,提高表面活性。

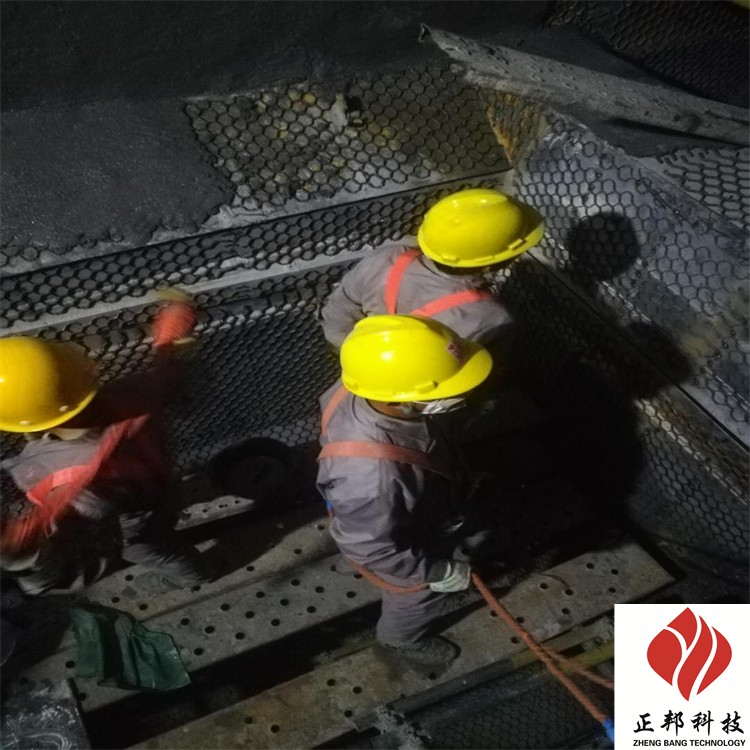

 2.焊接龜甲網

 2.1根據煙道實際尺寸,先將金屬網裁剪好。焊接時,將網緊緊貼靠管壁表面,并用木棍將網頂緊,不能留有空檔及間隙。然后采用點焊方法焊接龜甲網,間距為×mm。焊接牢固,不能有松動或向外拱起彈動現象,以確保襯里材料涂抹上去后密實牢固。

 2.2鋼板網的規格為25×35×3mm,混凝土塔壁固定方法在混凝土上打膨脹螺栓。

 2.3檢測龜甲網厚度,達到施工質量要求后才能進行下一步工序施工。

 3.涂抹耐磨襯里涂料

 3.1 點焊氧化層及塵灰, 焊孔內的焊渣,并將凸出于金屬片平面的焊肉磨平。

 3.2將所需的耐磨襯里材料配好后在攪拌機中攪拌到均勻松散,摻入膠黏劑調和稀稠適當便于施工。

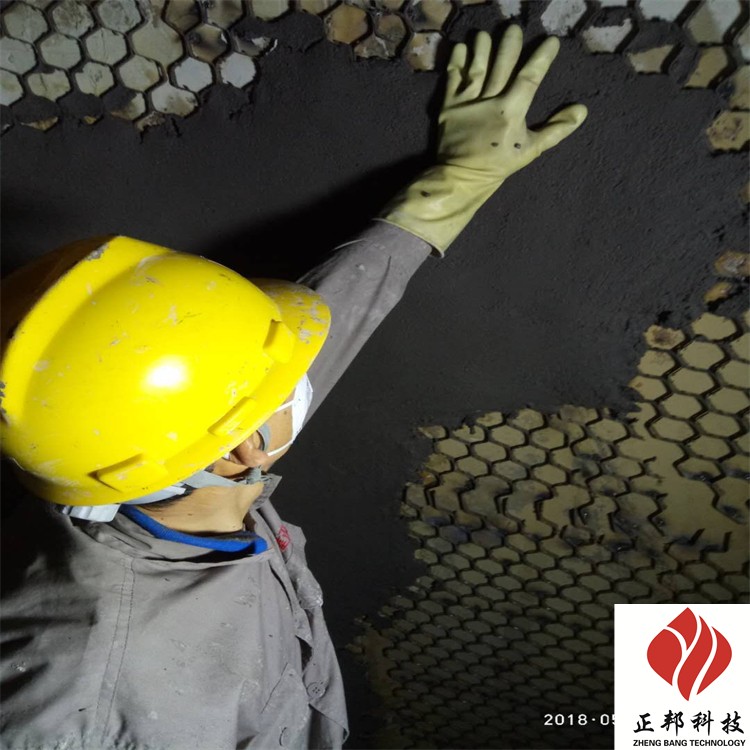

 3.3將攪拌好的膠料,用泥桶裝好,涂抹到網孔中覆蓋整個網面且要拍打錘實緊密,不能留空隙。并及時修整抹平使表面平整無裂縫,收邊平直圓滑。

 3.4注意事項：抗磨襯里材料涂抹完畢之后,其常溫固化時間不得少于24小時,在未經固化之前,不得受水沖刷,之后方可點爐升溫使用。

 4.檢查厚度：檢測復合涂層的厚度,涂層厚度不小于20mm,對不達標的部分進行修正。

 5.自檢：施工結束后對工程質量進行一體檢驗,不合格部位 返工,確保工程質量。

 6. 工完料凈場地清,質量驗收合格。

 二、龜甲網耐磨膠泥施工說明

 1、龜甲網耐磨膠泥在施工中需加入膠水。用于有腐蝕性氣體管道和設備內壁，適應溫度常溫至0℃。

 2、膠水用量:一噸料需加入180kg～200kg的陶瓷膠水。

 三、龜甲網焊接

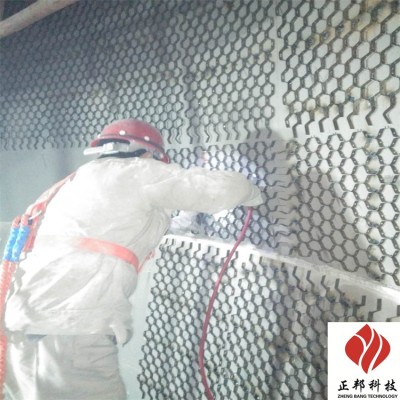

 1、在設備表面上焊接龜甲網，龜甲網采用電弧焊焊接，每個接觸骨架空格內雙面焊接，焊點間距約25毫米。其焊點抗拉強度平均值：380Mpa抗壓強度平均值：560Mpa。

 2、為了確保附著性，安裝時應盡量調整龜甲網，使龜甲網和施工面之間的距離足以讓陶瓷耐磨料包覆住龜甲網。

 3、龜甲網的作用旨在使已涂抹上的耐磨涂料不致脫落，尤其是當垂直表面或施工面朝下時。需采用未經電鍍和油漆的龜甲網。

 四、混合與攪拌

 1、攪拌：使用攪拌機，加入原料攪拌均勻。攪拌機內倒入～150公斤的陶瓷耐磨料，（公斤為標準），然后加入相對應的膠進行攪拌，直至涂料粘度適中方可使用。（攪拌時間為10分鐘）

 2、當涂抹一個大面積區域時，將其分成小區域，便于施工人員進行施工，增進施工進度。 五、檢查環境溫度 施工期間，施工地點的氣溫須控制在5℃至40℃之間，如氣溫過低時，材料本身及施工區域則須加溫至5℃，直到陶瓷耐磨料涂抹完畢為止。但應避免在直接日曬或強風狀況下施工，以防止陶瓷耐磨料表面的迅速干裂。
