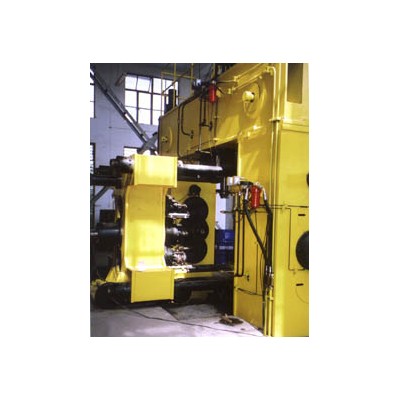

大型模型三軸試驗系統

微機控制電液伺服大型巖土工程模型試驗裝置，是三向加載電液伺服模型試驗設備?？蛇M行大比尺平面應力應變模型試驗、地下地表工程三維試驗及軟巖試樣力學特性研究。

主要技術指標

（一） 模型尺寸和類型

1、整體模型　800x800x800mm

2、平面模型　1000x1000x1000mm

3、軟巖試樣　300x300x600mm

4、模型垂直向y向、左右向x向，前后向z向。五面主動加載，一面被動加載（z向）。

（二）各項測量指標

1、軸向負荷：3000kN；

1.1 軸向激振動態負荷： ±1500kN

1.2 軸向激振靜態負荷：0—3000kN

1.3 靜態負荷精度：優于±0.5%F.S.

1.4 負荷分檔：1、 2、5、10三檔

1.5 動態負荷示值波動度：

1.5.1 平均負荷波動度：優于±0.5%.

1.5.2 負荷振幅波動度：優于±2%

2、軸向變形：軸向靜應變速度可調（范圍為 : 0.01mm/min—5mm/min）；軸向靜應力速度可調（范圍為 :1 MPa/min—3 MPa/min）

2.1 變形精度：優于±0.5%

2.2 變形量程：100mm

2.3 應變測量可達：10-4

3、軸向激振器位移：

3.1行程：±50mm

3.2 位移測量精度：50mm時優于±0.5%

4、三軸試驗頻率：0—10Hz

5、試驗測量控制系統

5.1 試驗波形：正弦波、三角波、方波、梯形波、斜波等

5.2 軸向、側向激振頻率：0-10Hz

5.3  多通道多參數全數字閉環控制，自動調節系統的PIDL值，采用高分辨率的反饋采樣和信號調節技術，所有通道（σ1、σ3、ε1）均以5kHz速率進行同步反饋和數據采集;

5.4  可選擇力（應力）、變形（應變）、位移等多種伺服閉環控制方式；

5.5  計算機全數字顯示σ1、σ3、ε1、T等多個工程量，多通道并行獨立完成測量、顯示、控制任務

6、伺服液壓源流量：400l/min（200+100+30+63）；壓力：21MPa

7、試驗機控制系統能自動標定試驗機準確度、能夠自動調零

8、試驗條件、參數設置和試驗結果系統會自動存盤

9、試驗控制軟件，在Windows環境下運行，界面友好，操作簡單，能完成試驗條件、試樣參數等的設置以及試驗數據處理，試驗數據能以多種文件格式保存，試驗結束后數據可導入在Word、Excel等多種軟件下，進行處理，試驗完成后可對數據進行分析處理，并打印出試驗報告

10、系統具有過載、破壞保護、次數設定功能。
