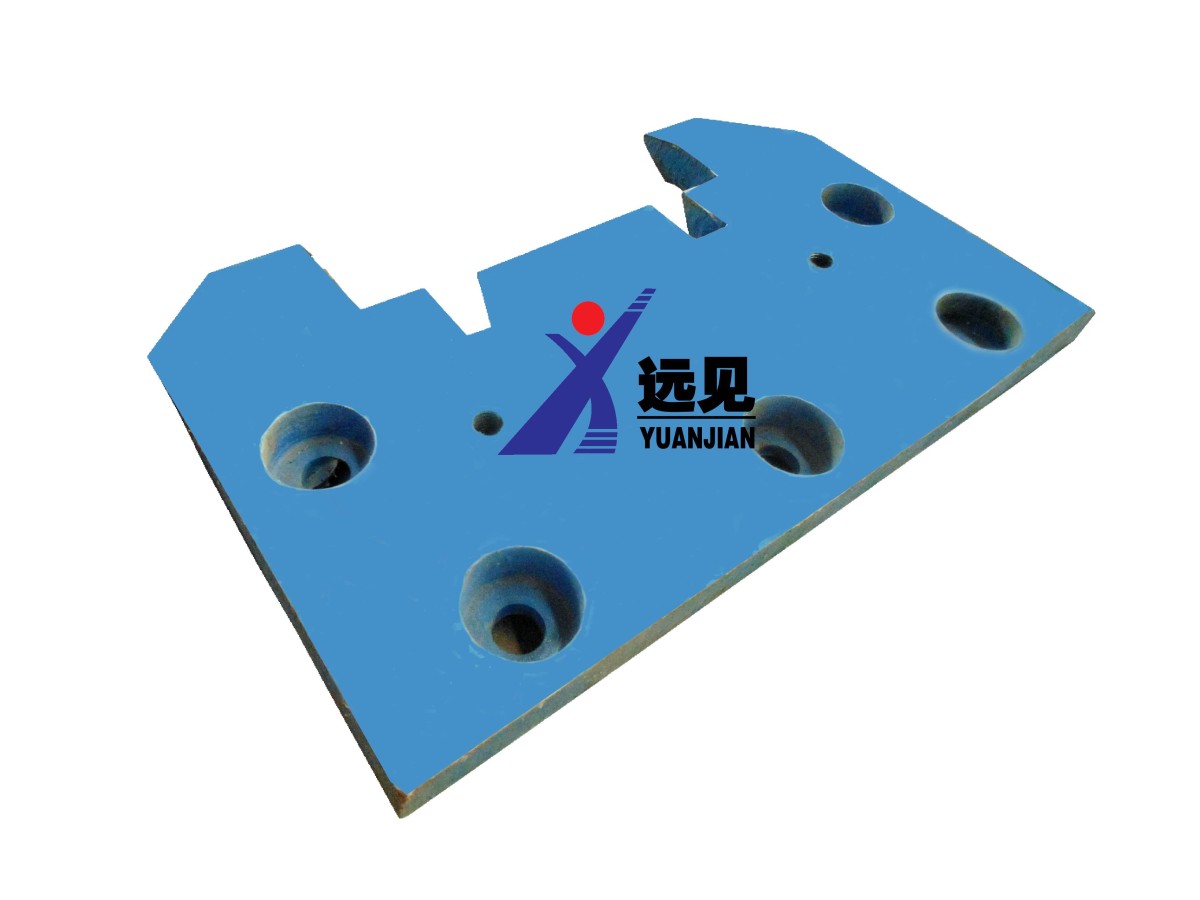

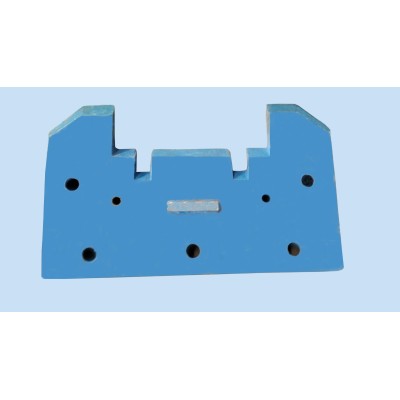

146S13/120101 舌板組件 刮板運輸機轉載機配件 洛陽遠見生產廠家直供

1、機頭

機頭主要由傳動裝置、機頭架、后槽體、伸縮油缸、機頭鏈輪軸組件、舌板、撥鏈器、液壓系統、卡箍及擋板等組成。傳動裝置可根據順槽的實際情況安裝在機頭架的兩側。伸縮油缸和推移梁把前、后機頭架聯為一體，并起微調鏈條張緊力的作用。卡箍把機頭部固定到自移裝置上支撐著轉載機，當轉載機前移時，沿軌道滾動。

1）傳動裝置

傳動裝置主要由電動機、聯接罩和減速器等組成，根據現場工況可安裝在機頭架的左右任一側，是整臺轉載機的動力來源。

2）機頭架

機頭架分為前機頭架和后機頭架兩大部分。前、后機頭架主要起支承傳動裝置、鏈輪組件、撥鏈器、刮板鏈等部件的作用和伸縮機頭微調鏈條張緊力的作用，因此它是一個強度、剛度都有一定要求的鋼結構件。

3）伸縮油缸

伸縮油缸是一個單伸縮雙作用缸，通過伸縮油缸把前后機頭架聯為一體，起到微調鏈條張力的作用。當刮板鏈較松時，把操縱閥手柄打到伸長位置，使油缸活塞伸出到合適位置，并用定位銷固定；當刮板鏈較緊時，把操縱閥手柄打到縮回位置，使油缸活塞縮回到合適位置，并用定位銷固定。當伸縮油缸伸長到極限位置后，需將油缸活塞桿縮回，重新緊鏈。

4）鏈輪組件

鏈輪組件裝在機頭傳動部的機頭架上，主要由軸承蓋、軸承座、滾筒、鏈輪、軸、浮動密封、滾動軸承等組成。內孔為平鍵，與軸裝配在一起，動力由減速器輸出，經鏈輪軸傳遞到鏈輪花鍵，從而使鏈輪帶動刮板運行。鏈輪軸兩端各有一套雙列向心球面短圓柱滾子軸承，采用稀油潤滑，機械浮動密封，遠程注油方式，潤滑油為 N320 極壓齒輪油，注滿油箱為止。軸承座在機頭架上的固定由壓板來實現，鏈輪軸組件可以在不拆傳動裝置的情況下整體拆卸，便于檢修。

5）撥鏈器

撥鏈器為焊接結構件，安裝撥鏈器時撥叉插入鏈輪齒的溝槽內，使刮板鏈的鏈條與鏈輪能順利的嚙合和分離。撥鏈器的作用是：當輸送機卸載后，防止鏈環卡在鏈輪溝槽內而不能在正常分離點脫開。

撥鏈器是由舌板固定在其安裝位置，當需要更換撥鏈器時，拆卸舌板，即可更換，具有不需拆卸鏈輪的優點。
