三相微機繼電保護測試儀

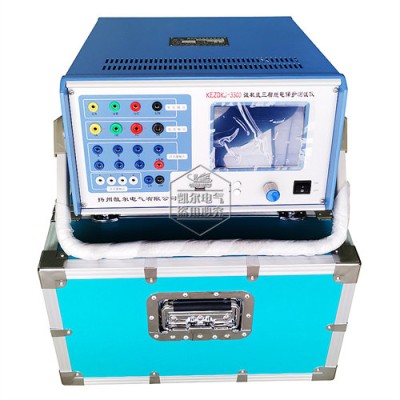

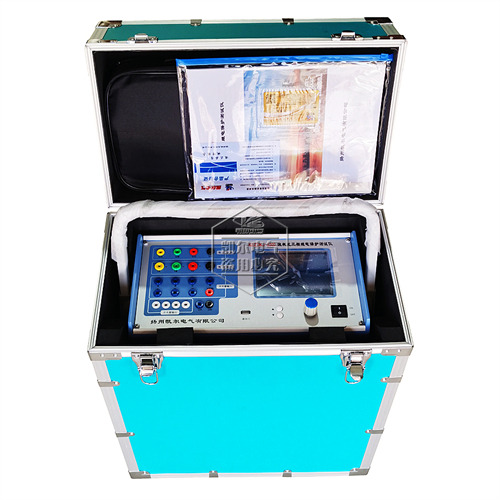

KEZDKJ-3300型 三相微機繼電保護測試儀

一、產品主要特點
    1、標準的4相電壓3相電流輸出：具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
    2、單機操作方便：單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、持久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。
    3、雙操作方式，聯接電腦運行：通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
    4、軟件功能強大：可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
    5、開關量接點豐富：繼電保護測試儀為7路接點輸入和2對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
    6、大屏幕LCD顯示屏：本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
    7、自我保護：采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
    8、具有獨立專用直流電源輸出：裝置設有一路110V 及 220V專用可調直流電源輸出。
    9、性價比高：屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。
二、產品技術參數
      1、交流電流輸出
           輸出精度：0.5級
           相電流輸出（有效值）：  0～40A
           三并電流輸出（有效值）：0～120A
           相電流長時間允許工作值（有效值）：10A
           相電流zui大輸出功率：420VA
           三并電流zui大輸出時zui大輸出功率：900VA
           三并電流zui大輸出時允許工作時間：10s
           頻率范圍（基波）：20～1000Hz
           諧波次數：1～20 次
      2、直流電流輸出
           輸出精度：0.5級
           電流輸出：0～±10A / 每相，0～±30A / 三并zui大輸出負載電壓：20V
      3、交流電壓輸出
           輸出精度：0.5級
           相電壓輸出（有效值）：0～120V
           線電壓輸出（有效值）：0～240V
           相電壓/線電壓輸出功率：80VA / 100VA
           頻率范圍：1～20次
      4、直流電壓輸出
           輸出精度：0.5級
           相電壓輸出幅值：0～±160V
           線電壓輸出幅值：0～±320V
           相電壓/線電壓輸出功率：70VA / 140VA
      5、開關量及時間測量

      6、外箱尺寸：長460mm×寬270mm×高590mm
      7、整機重量：28.0kg
