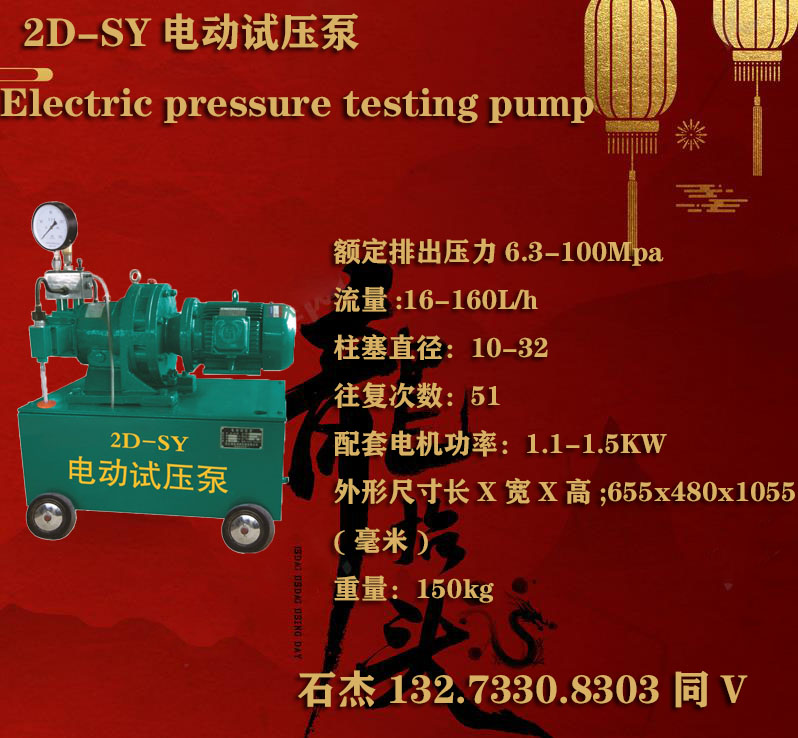

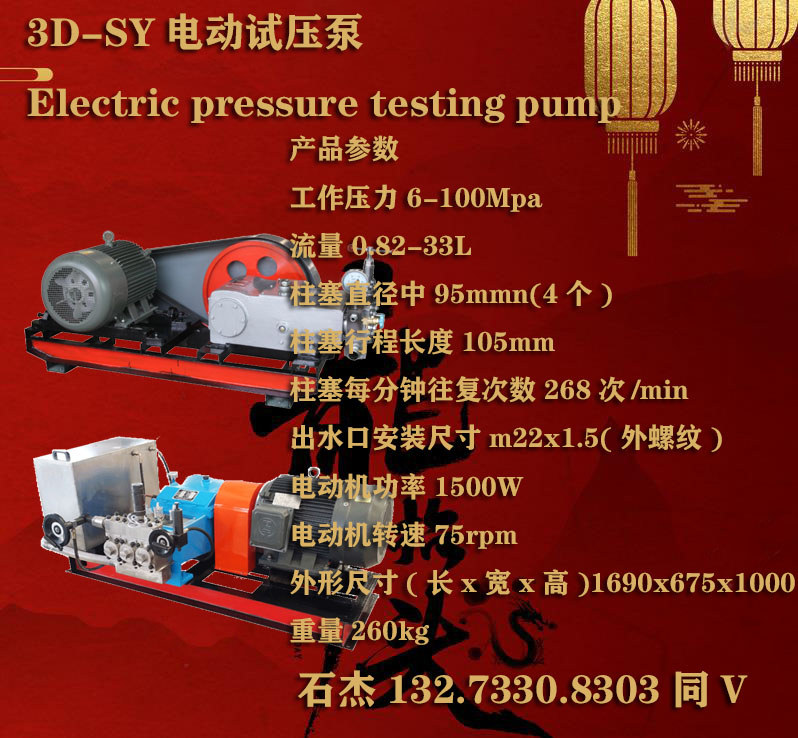

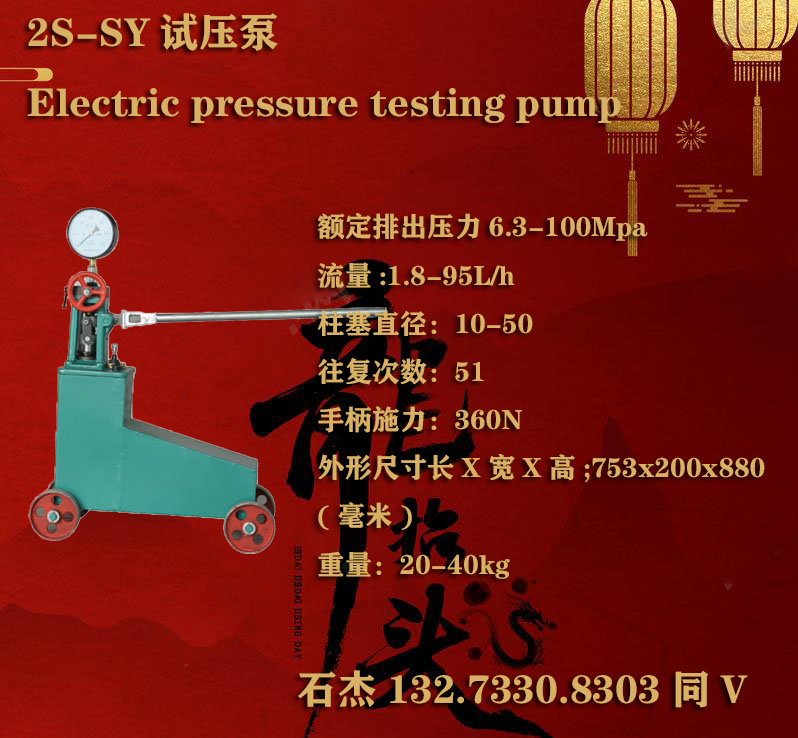

管道電動試壓泵

電動試壓泵新型涉及管道試壓技術**域，更具體地說，電動試壓泵新型涉及一種易于組裝的管道試壓機構。

背景技術

在管道安裝之前，為了保證管道的嚴密性和安裝質量，需要對管道進行試壓操作，試壓操作有氣壓和水壓兩種，然而大氣壓力的風險較高，因此通常采用水壓進行壓力測試。

 常用的管道試壓裝置在組裝管道時多采用螺栓固定，且不適用于不同尺寸和長度的管道，組裝時需要對準管道中心位置，操作起來比較繁瑣，管道安裝不夠精準，密封性較差，不能夠快速的進行組裝試壓操作。鑒于此，本申請?zhí)岢鲆环N易于組裝的管道試壓機構。

實用新型內容

 為了克服現有技術的上述缺陷，電動試壓泵新型提出一種易于組裝的管道試壓機構。

 為實現上述目的，電動試壓泵新型提供如下技術方案：一種易于組裝的管道試壓機構，包括機架，所述機架的**端安裝有試壓泵，機架的內腔設有調節組件，機架的**端還滑動安裝有兩個固定板，試壓泵的輸出端安裝有進水管，進水管上安裝有壓力表，進水管的一端與其中一個固定板外側固接，另一個固定板的外側固接有出水管，兩個固定板之間通過卡接結構固定有測試管；

 卡接結構，卡接結構包括安裝在固定板**端的氣泵，氣泵的輸出端固接有氣囊一，固定板的內側開設有放置槽，放置槽的中心處安裝有內筒，內筒的外側設有凹槽，凹槽內安裝有氣囊二，氣囊二和氣囊一的外側連接有連接管。

 進一步地，所述凹槽內還滑動安裝有推環，推環離氣囊二的一端對稱安裝有兩個齒板，齒板滑動安裝于內筒內腔，齒板的內側嚙合有齒輪，齒輪與轉動安裝在內筒內腔的轉桿外側固接，轉桿的外側螺紋套設有限位塊。

進一步地，所述內筒的外側設有與限位塊滑動連接的限位孔，限位塊的外側與測試管的內側相抵觸，氣囊一的內側與測試管的外側相抵觸，氣囊二的外側與測試管的內側相抵觸。

 進一步地，所述調節組件包括安裝在機架內側壁的電機，電機的輸出端安裝有雙向螺紋桿，雙向螺紋桿離電機的一端與機架內側壁轉動連接，雙向螺紋桿的兩端反向螺紋套設有導向塊，機架的**端設有與導向塊滑動連接的導向孔，導向塊的**端與固定板底端固接。

進一步地，兩個所述固定板的中心處均開設有與內筒導通的通孔，其中一個固定板通孔與進水管導通，另一個固定板通孔與出水管導通。

 進一步地，所述氣囊一外側與放置槽固接，內筒位于氣囊一內側，氣囊二內側與凹槽固接，固定板和內筒貼合的一面設有與連接管位置相對應的安裝孔。

 種易于組裝的管道試壓機構的技術效果和**點： 通過調節組件實現兩個固定板之間間距的調節，增加了氣泵、氣囊一、氣囊二和連接管，通過氣泵對氣囊一和氣囊二內部充氣，氣囊一與測試管外側貼合，氣囊二與測試管內側貼合，保障測試管、固定板和內筒之間的密封性，同時氣囊二充氣帶動齒板移動，通過齒輪、轉桿和限位塊的配合使用，實現對測試管的居中定位，能夠適用于不同尺寸和長度的管道，操作簡單，管道安裝精準，能夠快速的進行組裝試壓操作
