H型單極安全滑觸線

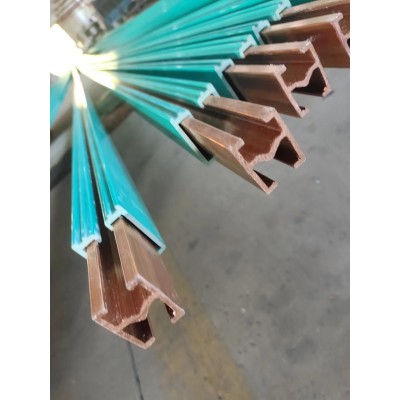

單極組合式滑觸線由H型鋁合金本體導軌加壓V型不銹鋼滑接帶、PVC絕緣外殼、外置式集電器以及懸吊、固定等組件組合而成。該產品以其設計新穎、結構合理、維護方便、使用安全等特點被廣泛應用于電流較大、使用頻率較高、運行速度快和環境較差的場合。

HXPnR–H型滑線

⑴ 特點

產品單極制造，可以任意組合成多極。極與極間的爬電距離較大，即使在濕度較大的場合也可使用。集電器的散熱性能好，運行速度高。滑線的單極載流量大，可滿足大電流的移動受電設備。單根滑線的標準長度為4m、6m。

單極組合式安全滑線可根據不同的需要任意組合。按材質可分為銅質和鋁質。

單極組合式滑線具有運行速度快、載流量大、耐溫性能優良等特點，其防護等級可達IP23。鋁質滑線導軌內腔頂部與集電器接觸面采用冷壓焊技術，把不銹鋼帶與鋁導線復合成一體，以避免銅鋁接觸的電腐蝕性并能增強接觸的耐磨性能，其壽命可以達到10年以上。導線與集電器接觸面做成“V”形槽，保證了集電器運行的平穩性。

1喇叭口

引導集電器由外部進入滑線的裝置，可作為補償段使用或作為道岔裝置處滑線的連接。安裝喇叭口需注意以下幾點：

1） 兩導管需分別進行供電

2） 集電器必須采用雙集電器

3） 當作為道岔等裝置的滑線之間的連接時，建議與導向板配合使用。

2集電器

1）基本概念

集電器是將滑線中的電能通過滑動接觸輸送給用電設備的裝置。

2）集電器的選型

集電器按滑線類型和用電設備所需載流量的大小確定，當一套集電器不能滿足使用時可以增加一套或多套使用。同一條線上的集電器建議采用統一的型號。

3）集電器的參數

3 除塵器

裝有除塵刷的小車，在牽引器的帶動下，對全線積塵進行清除的裝置。

4 牽引器

用于帶動集電器行走的裝置。

四 滑線的安裝安裝步驟和方法

1、輸電導管或導軌多極組合：

●懸吊夾裝配：懸吊夾按配置要求，夾在輸電導管（軌）上，中間放入M8×30懸吊螺栓，用螺母擰緊。

●組裝臂上裝配：根據使用極數選用組裝支臂。將導管上安裝的懸吊夾螺栓穿入組裝孔并擰緊。

注意；作地線或零線的輸電導管或導軌應安裝在最外側（靠近受電設備的一側）。

●注意：檢查導軌兩端端面的狀況，V型槽不銹鋼帶應有圓角過渡，導軌內側端面應倒角。

2、多極合成吊裝：

●懸吊支架裝配：根據空間狀況選擇合適的懸吊支架進行安裝。

●組裝懸吊臂：將組裝臂上2只M12×120螺栓套入懸吊支架腰孔中，用上螺母調整螺栓長度，保證組裝臂水平。（下螺母暫不擰緊）。

●多極導管對中校直：依上述方法吊裝好的各組多極導管，調整螺栓長度和在腰孔中位置，保證垂直方向和水平方向的直線度。兩組導管間的直線度和平行度誤差不大于5mm。

3、導管或導軌線間連接

●導軌端面檢查：導軌端面對中時不得有毛刺、臺階、否則應修平。

●導軌連接與導軌接觸面處理，用細砂紙打去接觸面上的氧化層，然后用潔凈回絲擦拭干凈涂上一層導電膏，用潔凈回絲輕輕擦去，再涂上一層0.2mm的導電膏。

●導軌連接：通過V型模板觀察導軌

間隙余量，保證兩根導軌間的長度和導軌間隙，導軌連接導軌時力度應適當，螺母應擰緊。

●連接夾裝配：蓋上連接夾，用螺栓擰緊，所有連接件上切勿忘記裝上防松彈簧墊圈。

4、供電器安裝

●導軌連接器的安裝：按上述方法處理后，在需要供電處裝上導軌連接器。

●饋電電纜連接：將裝有接線端子的軟電纜，擰緊在導軌連接器上，注意到在接線端子和導軌連接器上按要求涂上導電膏。

●連接夾開電纜孔：注意應比電纜外套直徑小于1mm用螺栓緊固連接夾。

5、固定夾裝配

●在全線中部的懸吊夾兩端安裝固定夾，保證線膨脹向外側進行。

6、集電器牽引器安裝

●小車式集電器

●將牽引器小導桿插入小車集電器引孔和夾圈，裝上墊圈和開口銷即可。

●牽引架固定在移動設備上時，請注意，要求牽引架與小車集電器的牽引孔形成夾角為12o–15o。

●集電器饋電電纜連接，打開集電器連接蓋，接入符合規格要求的饋電電纜（需用接線端子）。

外挑式或四桿式集電器

●牽引臂長度根據配置集電器數量而選用，牽引臂應焊接或螺栓固定于移動受電設備鄰近滑接導線處，并有一定的強度，如橋式電動起重機的控制外側。牽引臂安裝時應保證與滑接導軌全線垂直。

●牽引臂安裝高度：應保證集電器裝入牽引臂時，集電刷端面水平接觸導軌滑接面為適合，如有較大空隙，將造成接觸壓力不夠，如過緊，將造成壓力過大。

●集電器輸出端接入饋電電纜，并夾緊電纜，此時應保證電刷框處于水平位置。

●松開限位螺栓：集電器出廠前已調整工作位置，當全部安裝完畢后松開限位螺栓，集電器就恢復與滑接導線的正常接觸壓力。
