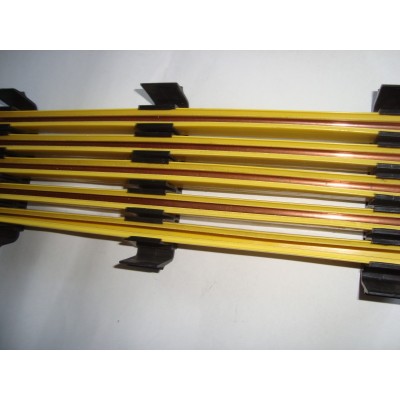

M型滑線

Ｍ型滑線

⑴ 特點

M型以其滑線體積小、結構緊湊、性能穩定、組合自由等特點被廣泛地應用于汽車、郵電、機械、化工、煙草、電器等行業的輸送線、檢測線作為移動供電和信號傳輸。

單根滑線的標準長度為4m。

 (1) 滑線本體

(2) 支架

支架是由工程塑料制成的。可以組合排列成多極、能支撐滑線，防止滑線彎曲、折斷。支架分為兩種，一種支架中心距為12mm，另一種支架為14mm。支架在直線段，每隔0.8m裝一只，在彎道處每隔0.4m裝一只。

(3) 集電器

集電器除了與母線接觸的部分，都是絕緣的，既可以水平安裝，又可垂直安裝。有±10mm的調節量吸收運動誤差，與各種極數的滑線配套使用，檢查和更換都很方便。

(4) 端帽

端帽用于分段供電區和道岔接頭處，在水平和垂直方向有±3mm的調節量，可以在此處引入電纜供電

(5) 伸縮接頭（熱補償段接頭）

該接頭提供2–10mm空隙來補償由于溫度變化引起滑線軸向的膨脹和收縮。

(6) 耦合接頭

該接頭能把導電母線連接起來，用螺絲緊固，防止松動，如此，可延長滑線。在每個耦合接頭處都有防觸電塑料護套。

(7) 供電接頭

供電接頭能把電纜電源引入滑線，既可供電，也可以作耦合接頭用。末端饋電則用末端供電接頭。

(8) 末端供電接頭

(9) 固定夾

固定夾是為防止滑線母線和護套之間相對滑動的結構單元。

安裝注意點：

1.安裝集電器時應保證各集電器等高等間距,集電器與滑線之間應保證良好接觸,保持固定距離,雙頭集電器安裝距離為115mm；

2.支架有8極,10極,也可排列組合成多極,在直線段,每隔0.5米裝一支,在彎道處每隔0.2米裝一支；

3.伸縮接頭用來調節滑線的膨脹和收縮,在滑線上每隔50米安裝一處,在封閉的弧型滑線中至少要安裝一處；

4.分段接頭用來在不同工位處分區供電,可按實際情況設置分段位置；

5.鋁合金軌道的安裝支架應根據載物車的大小由用戶自行設計。
