礦用雜散電流測定儀

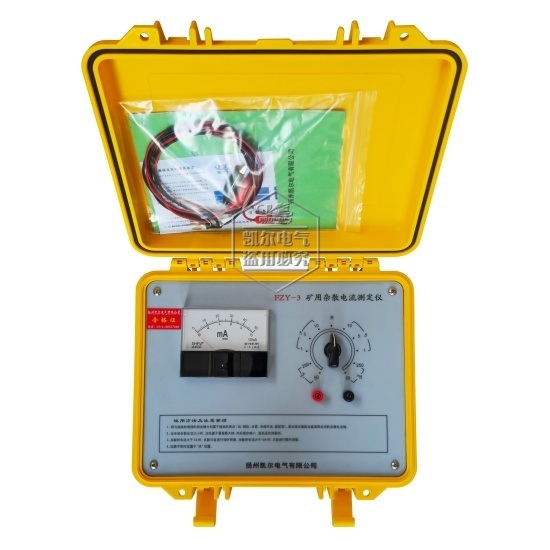

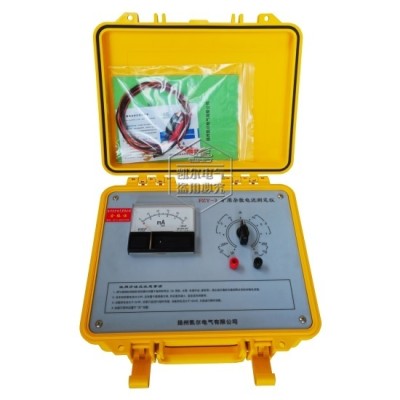

KEFZY-3型 礦用雜散電流測定儀

一、產品用途
        FZY-3型礦用雜散電流測定儀是一種靈敏度高，多量程保護電路的便攜式整流儀表。其特點：測量范圍廣，共有十個量程，能分別測量交直流雜散電壓和雜散電流，本身不需要電源，安全可靠。本測定儀適宜測試煤礦井下鋼軌、水管、電纜等產生的電流及電壓，預防雜散電流放電引起的電雷guan早爆及其它燃爆事故，使礦內火源等級降至安全限度。
二、產品性能
        1、測量范圍及精度（如下表）

       2、外形尺寸：300mm×220mm×150mm

       3、儀器凈重：2.1kg

三、使用方法及注意事項

       1、測量前，將測試棒接線分別旋緊于兩接線柱中，調節表頭指針至零刻度線；

       2、將與接線柱相接的測試棒分別置于被測的兩點（如：鋼軌、水管、電纜外皮、煤炭、大地等），兩測點應在不同的導體上，測點距離約為2米，正常每隔50～100米測一次，或根據需要臨時確定測試點。將轉換開關置于適當檔，則表頭指示值,經換算得到相應的電流值；

       3、測量時，測量探針的硬質合金頭端與被測物接觸良好，儀表應水平放置，以保證讀數準確；

       4、當一處測量不到交流雜散電流時，還應測試直流雜散電流，反之亦然；

       5、測量雜散電壓值時，對應檔位：

       6、當未知雜散電流大小時，應先置于量程zui大量程（檔位），然后逐步減少，直至合適的測量檔；

       7、當被測電流大于5A時儀器只能進行短時測量（≯10秒）；當被測電流大于10A時，儀器只宜進行瞬時測量，以免大電流燒毀儀表內元件；

       8、測直流雜散電流時，如表頭指針反向偏轉，對換表筆即可；

       9、儀器不用時應置于“關”位置。
