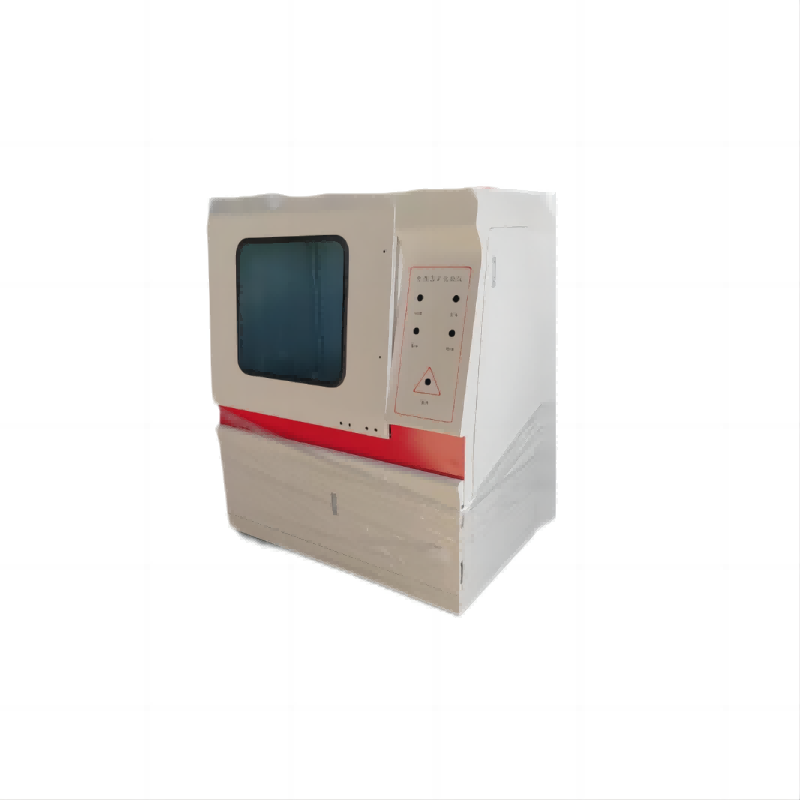

絕緣油介電強度試驗儀，耐電壓電氣強度測量儀

絕緣油介電強度試驗儀，耐電壓電氣強度測量儀  關于擊穿電壓測試術語、定義及類型：

1、耐電壓值： 將電壓升高到規定值，保持一定時間試樣未被擊穿，稱此電壓值為試樣的耐電壓值；

2、擊穿電壓： 試樣在某一電壓作用下被擊穿，此時的電壓值稱擊穿電壓；

3、擊穿電壓強度： 試樣的擊穿電壓與其厚度之比，稱電壓強度，以KV/mm表示。

絕緣油介電強度試驗儀，耐電壓電氣強度測量儀  適用材料：

主要適用于固體絕緣材料如：電線套管、樹脂和膠、浸漬纖維制品、云母及其制品、塑料薄膜、陶瓷、玻璃、絕緣漆、硫化橡膠、電纜紙、絕緣漆漆膜、硬質橡膠、紙板等絕緣介質在空氣或液體介質中，測量工頻（48~62Hz）或對應直流電壓下擊穿強度和耐電壓時間。適用于連續均勻升壓或逐級升壓的方式，對試樣施加交流/或直流，電壓直至擊穿，測量擊穿電壓值，計算試樣的擊穿強度；用迅速升壓的方法，將電壓升到規定值，保持一定的時間試樣不擊穿，定此時規定值為試樣的耐電壓值。軟件系統操作方便，性能穩定，安全可靠。

基本功能：

   電壓擊穿試驗儀由電腦控制，數據采集方式通過光電隔離，有效解決試驗過程中的抗干擾問題，軟件操作使用方便，能夠實時顯示動態曲線，同時升壓速率無級可調，可以根據自己的需要進行升壓速率調節，調節范圍在0.1KV-3KV/S，使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據。可實時繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，打印試驗數據。并且能夠自動判別試樣擊穿并采集擊穿電壓數據及泄露電流，同時能夠在擊穿的瞬間電壓迅速降低自動歸零。軟件系統操作方便，性能穩定，安全可靠。

擊穿電壓也是評定絕緣油電氣性能的一項指標，可用來判斷絕緣油含水和其他懸浮物污染的程度，以及對注入設備前油品干燥和過濾程度的檢驗。對清凈干燥的油施加一個逐漸升高的電壓時，在電壓的負極端會發射擊電子。當電子具有足夠能量時，可以使油分子微化離解。

概  述

全自動絕緣油介電強度測試儀是依據國際標準IEC156和國家標準GB507-86及行標DL-T429.9的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該儀器操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、安全可靠。

測試后處理與儀器維護

A.   安全放電：電阻率測試后，必須先對測試杯進行充分放電（使用儀器放電功能或等待足夠長時間），再進行拆卸操作。

B.   油樣處理： 測試后的油樣作為  危險廢棄物  處理，按實驗室規定收集存放，交由有資質的單位處理。  不可隨意傾倒。

C.   測試杯清潔（重復強調）：   立即按規范徹底清潔測試杯（見第11條）。清潔不徹底是后續測試結果失準的 常見原因。

D.   儀器清潔與存放：   保持儀器主機外部清潔干燥。不使用時，斷開電源，蓋上防塵罩。測試杯清潔干燥后妥善存放于專用盒內。

E.   定期維護：   按照維護計劃進行定期保養，包括內部清潔（需專業人員）、性能檢查、更換易損件（如密封圈）等。

F.   環境管理：保持實驗室環境整潔，溫濕度適宜（避免極端條件）。

二、儀器特點

1. 儀器采用大容量單片機控制，工作穩定可靠；

2. 儀器內設寬范圍看門狗電路杜絕了死機現象；

3. 多種操作選擇，儀器程序設有GB1986、GB2002兩種國家標準方法和自定義操作，能適應不同用戶的多種選擇；

4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；

5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；

6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；

7. 便攜式結構，易于移動，戶內外使用均很方便。

Conditions of Use

1. Environmental temperature: 0-40 ℃

2. Relative humidity ≤ 85%

3. Working power supply AC 220V ± 10%

4. Power frequency 50 ± 5 Hz

5. Power consumption<200 W

三、技術指標

1. 升壓器容量    1.5 kVA

2. 升壓速度     2.0kV/s，2.5kV/s，3.0 kV/s，3.5kV/s 四檔任選

3. 輸出電壓     0～80 kV

4. 電源畸變率   ＜1%

5. 顯示方式     大屏幕液晶漢字顯示

6. 電極間隙     標準2.5 mm

7. 外形尺寸     409 mm×393 mm×388 mm

8. 儀器重量     29 kg；

四、使用條件

    1. 環境溫度     0～40℃

    2. 相對濕度    ≤85%

    3. 工作電源     AC 220V ± 10%

    4. 電源頻率     50 ± 5 Hz

5. 功率消耗    ＜200 W

測試后處理與儀器維護

20.   安全放電：電阻率測試后，必須先對測試杯進行充分放電（使用儀器放電功能或等待足夠長時間），再進行拆卸操作。

21.   油樣處理： 測試后的油樣作為  危險廢棄物  處理，按實驗室規定收集存放，交由有資質的單位處理。  不可隨意傾倒。

22.   測試杯清潔（重復強調）：   立即按規范徹底清潔測試杯（見第11條）。清潔不徹底是后續測試結果失準的 常見原因。

23.   儀器清潔與存放：   保持儀器主機外部清潔干燥。不使用時，斷開電源，蓋上防塵罩。測試杯清潔干燥后妥善存放于專用盒內。

24.   定期維護：   按照維護計劃進行定期保養，包括內部清潔（需專業人員）、性能檢查、更換易損件（如密封圈）等。

25.   環境管理：保持實驗室環境整潔，溫濕度適宜（避免極端條件）。

Post testing processing and instrument maintenance

20. Safe discharge: After resistivity testing, the test cup must be fully discharged (using the instrument's discharge function or waiting for a sufficient amount of time) before disassembly.

21. Oil sample processing: The tested oil sample is treated as hazardous waste, collected and stored according to laboratory regulations, and handed over to qualified units for processing. Do not dump at will.

22. Cleaning of test cup (repeated emphasis): Immediately and thoroughly clean the test cup according to the specifications (see Article 11). Incomplete cleaning is the most common reason for inaccurate subsequent test results.

23. Instrument cleaning and storage: Keep the outside of the instrument host clean and dry. When not in use, disconnect the power and cover with a dust cover. After cleaning and drying, store the test cup properly in a dedicated box.

24. Regular maintenance: Conduct regular maintenance according to the maintenance plan, including internal cleaning (requires professional personnel), performance inspection, replacement of vulnerable parts (such as sealing rings), etc.

25. Environmental management: Maintain a clean laboratory environment with appropriate temperature and humidity (avoid extreme conditions).

 安全 ：人身與設備防護

1.    熟悉操作規程：     務必  在使用儀器前仔細閱讀并理解設備操作手冊和安全規程。未經培訓或授權人員不得操作。

2.    高壓警示：

        測試電阻率時，儀器電極間會施加高壓直流電（通常數百至數千伏）。  測試過程中及測試剛結束，電極上可能殘留高壓！

          嚴禁  在儀器通電或電極帶電時觸摸電極、測試杯內部或任何裸露的接線端子。

        連接或斷開測試杯與主機時，  務必確保主機電源已關閉  ，并等待足夠時間（參考手冊）讓內部電容充分放電。使用放電棒（如有配備）進行確認放電。

3.    接地可靠：

        確保儀器主機和測試杯（如果設計有接地端子）  牢固、可靠地連接到符合標準的保護地線上  。這是防止電擊和保證測量準確性的基礎。

4.    環境安全：

        保持工作區域整潔、干燥、通風良好。

        遠離易燃易爆物品、水源和潮濕環境。

        避免在強電磁干擾源附近使用。

5.    個人防護：

        操作時建議佩戴  絕緣手套  （特別是在處理測試杯和連接線時）。

        避免油樣接觸皮膚，部分絕緣油可能有一定毒性或刺激性，必要時佩戴防護眼鏡和實驗服。

        處理清洗溶劑（如石油醚、甲苯等）時，應在通風櫥內操作，佩戴防護口罩和手套，嚴格遵守化學品安全規范。

儀器操作與測量

15.   預熱與校準：

        開機后，讓儀器  預熱  達到規定時間（參考手冊），使內部電子元件穩定。

          定期  使用標準校驗電容/電阻器對儀器進行  校準  （按照手冊規定的周期和方法）。這是保證測量精度的必要步驟。記錄校準數據。

16.   參數設置：   準確設置測試參數：

          測試項目：   介電常數 (Relative Permittivity, ε?) 或 電阻率 (Resistivity, ρ)。

          測試溫度：   必須與恒溫浴設定溫度一致。

          測試電壓：   電阻率測試需設置施加的直流電壓（按標準規定，如500V）。  嚴禁超過測試杯和儀器的額定電壓。

          充電/極化時間：電阻率測試前，油樣需要充電穩定，時間設置需符合標準（如60秒）。

          測量時間： 電阻率讀數通常在充電結束后穩定一段時間（如60秒）讀取。

17.   開始測試：

        確認所有設置正確，連接無誤，恒溫穩定。

        啟動測試，期間  不要觸碰儀器或連接線  。

18.   結果讀取與記錄：

        待測試完成，讀數穩定后記錄結果。

   記錄完整的測試信息：油樣編號、測試日期時間、環境溫濕度、測試溫度、儀器型號/編號、操作人員、以及  所有關鍵參數設置。

19.   異常處理：   如遇測試結果異常波動、儀器報警、異味、異響等情況，  立即安全地停止測試  （關閉電源），排查原因，必要時聯系維修人員。  勿強行繼續操作。

Safety first: personal and equipment protection

1. Familiarize oneself with operating procedures: It is essential to carefully read and understand the equipment operation manual and safety regulations before using the instrument. Untrained or authorized personnel are not allowed to operate.

2. High voltage warning:

When testing resistivity, high voltage direct current (usually several hundred to several thousand volts) is applied between the electrodes of the instrument. During and immediately after the testing process, there may be residual high voltage on the electrodes!

It is strictly prohibited to touch the electrodes, the inside of the test cup, or any exposed wiring terminals when the instrument is powered on or the electrodes are charged.

When connecting or disconnecting the test cup from the host, make sure that the host power is turned off and wait for sufficient time (refer to the manual) for the internal capacitor to fully discharge. Use a discharge rod (if equipped) to confirm discharge.

3. Reliable grounding:

Ensure that the instrument host and test cup (if designed with grounding terminals) are securely and reliably connected to a standard protective grounding wire. This is the foundation for preventing electric shock and ensuring measurement accuracy.

4. Environmental safety:

Keep the work area clean, dry, and well ventilated.

Stay away from flammable and explosive materials, water sources, and humid environments.

Avoid using near strong electromagnetic interference sources.

5. Personal protection:

It is recommended to wear insulated gloves during operation (especially when handling test cups and connecting wires).

Avoid contact between the oil sample and the skin, as some insulating oils may be toxic or irritating. If necessary, wear protective goggles and lab coats.

When handling cleaning solvents (such as petroleum ether, toluene, etc.), they should be operated in a fume hood, wearing protective masks and gloves, and strictly following chemical safety regulations.

The testing of dielectric constant and resistivity of insulating oil is a key test for evaluating its electrical performance, with high precision requirements, multiple operational steps, and susceptibility to pollution and environmental impact. Strictly adhering to safety regulations, ensuring absolute cleanliness and dryness of samples and test cups, precise control of testing temperature, standardized operation of test cups, and regular calibration and maintenance of instruments are the cornerstone of obtaining reliable and accurate test results. Negligence in any aspect may lead to data bias or even misjudgment of oil quality. Be cautious and meticulous, safety first

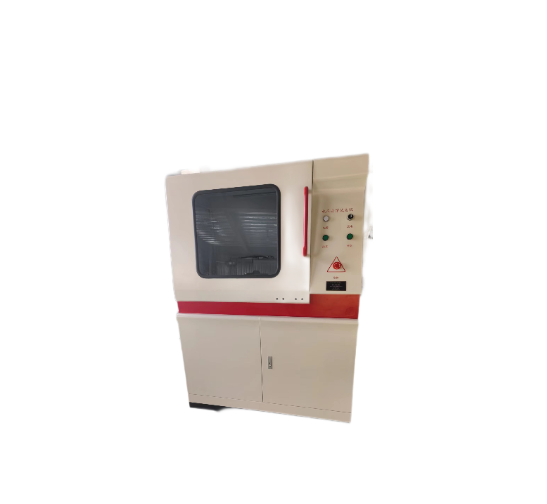

適用范圍：

   主要適用于固體絕緣材料（如：塑料、橡膠、層壓材料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等絕緣材料及絕緣件）在工頻電壓或直流電壓下擊穿強度和耐電壓的測試。

   由電腦控制，是我公司自主研發的全新第三代介電擊穿檢測儀器，電子控制系統是通過西門子PLC控制，數據采集方式通過光電隔離，有效解決試驗過程中的抗干擾問題，軟件操作使用方便，能夠實時顯示動態曲線，同時升壓速率無級可調，可以根據自己的需要進行升壓速率調節，調節范圍在10V-5000V/S，處于國內領先地位（國內 能達到此功能的廠家），使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據。可實時繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，打印試驗數據。

本系統能夠自動判別試樣擊穿并采集擊穿電壓數據及泄露電流，同時能夠在擊穿的瞬間電壓迅速降低自動歸零。軟件系統操作方便，性能穩定，安全可靠。

軟件功能:

01、軟件平臺：WINDOWS窗口操作平臺，界面直觀，便于操作

02、曲線顯示：在實驗過程中可以動態顯示試驗曲線

03、數據導出：可以對試驗結果導入EXCEL表格

04、實驗報告：可以人為設置報告名稱，并對實驗報告進行打印

05、試驗方式：可以根據需求對直流試驗和交流試驗進行靈活選擇

06、試驗方法：可以根據需求自行選擇擊穿電壓、耐壓試驗、梯度試驗

07、參數設置：可以根據不同的試驗方式及試驗方法靈活設置所需的不同參數值

08、試樣設置：可對不同標準的試樣參數靈活設置

09、人員管理：設置用戶名及密碼，不同的操作員登入進行不同的試驗，互不影響

10、標準選擇：含有不同標準，可根據需求自行選擇

11、連續操作：連續操作試驗時，可直接在軟件里結束試驗，進行二次試驗

介電強度是一種材料作為絕緣體時的電強度的量度. 它定義為試樣被擊穿時, 單位厚度承受的 大電壓, 表示為伏特每單位厚度. 物質的介電強度越大, 它作為絕緣體的質量越好.

介電強度，是材料抗高電壓而不產生介電擊穿能力的量度，將試樣放置在電極之間，并通過一系列的步驟升高所施加的電壓直到發生介電擊穿，以次測量介電強度。盡管所得的結果是以kv/mm為單位的，但并不表明與試樣的厚度無關。因此，只有在試樣厚度相同的條件下得到各種材料的數據才有可比性。
