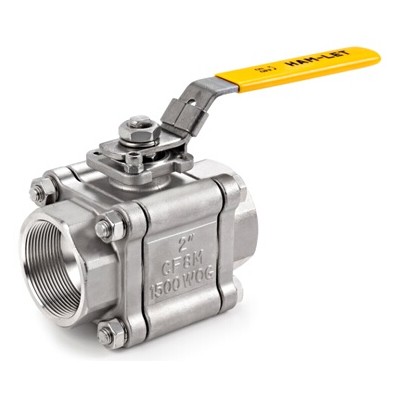

哈姆雷特H500系列中壓儀表球閥
產品概述：哈姆雷特H500系列中壓儀表球閥適用于各種普通場合（常規環境），也適用于儀表板。該閥門端口尺寸大，允許通過較大的流量，能夠?qū)崿F(xiàn)密封性的截
斷，服務壽命時間長，操作力矩小。哈姆雷特H500系列中壓儀表球閥可應用于雙向流體場合，經鑒定，該系列球閥能夠承受的zui大工作壓力為3000磅/
平方英寸（即204巴），在此壓力條件下，該閥門能夠可靠地執行"開通-截?cái)?quot;操作。

產品特點：
三片式大流量球閥，配置：
1.CF8M型不銹鋼精鑄件閥體，外型尺寸ji其jing確，表面光潔度高。
2.CF3M型不銹鋼精鑄件端蓋，外型尺寸ji其jing確，表面光潔度高。
3.防吹出閥桿，配置"貝氏"碟形墊圈，該墊圈能夠保證較長的閥桿密封壽命。
4.安裝座標準符合國際標準組織標準第5211部分（即ISO 5211），適用于自動化操作。
5.配備整體閉鎖裝置的手動操作模式。
6.流量系數（Cv）為1.2至24.0。
7.zui大允許工作壓力為3000磅/平方英寸，相當于204巴。
8.zui高允許工作溫度達465℉（240℃）。

測試
哈姆雷特H500系列球閥的結構已經通過了耐bao裂、耐穿透和耐滲漏測試。
在工廠，對個H500系列球閥所進行的標準測試包括：壓力為1000磅/平方英寸（即69巴）的氮?dú)鉂B漏測試。密封閥座環（側環）所允許的zui大貫穿滲漏
率是0.1標準立方厘米/分鐘。
閥門殼體的測試不允許有滲漏現象。

填料調整
因閥門的用途不同，有時需要對填料進行調整。建議在安裝之后和開式使用之前進行初調。關于這部分內容的其他詳細資料，請參閱安裝說明書的相關章
節。
操作時，哈姆雷特球閥只能處于完全關閉或完全開啟的位置。

哈姆雷特H500系列中壓儀表球閥安裝說明：
哈姆雷特H500系列球閥配置有“貝氏”碟形墊圈，該墊圈對密封件的磨損具有自動補償?shù)墓δ堋Ｈ绻l(fā)現閥桿有泄漏的跡象，則應更換閥桿填料和閥桿
密封件。如果出現內部泄露的跡象，則應更換球形閥座。
1、更換閥座和接頭墊圈（沒有把握時，請參閱安裝圖表）
A.必須確保管線的壓力已經被降低。
B.把閥門直于打開的位置（閥門的控制桿與管道的軸線平行），把閥體上所有固定螺栓的螺母旋開。除了一個螺栓之外，其余的全部拆除。旋轉閥體，將
其拆離管道。
C.把手柄轉到閥門半開的位置，以便有助于閥座的拆除。
D.用一套新的閥座和接頭墊圈進行更換。E.把閥體旋轉安裝回原來的位置。更換掉拆除的螺栓，然后，按照“螺栓緊固規格表”中給出的力矩把螺栓上緊。

2、更換閥桿密封件和閥桿填料（如果沒有把握，請參閱安裝圖表）
A.按照更換閥座和接頭墊圈的方法步驟進行更換操作，即從第1A步到第1C步。
B.為了有助于選開閥桿螺母，把一根直徑小于球芯孔的棒插入球芯孔中。用扳手旋開并拆除閥桿頂部的螺母。拆除閥桿的墊圈、手柄和鎖鞍（鞍形閉鎖部
件）。把所有拆出來的螺母放置在一個情節干凈并且安全可靠的地方。
C.用扳手松開并拆除閥桿上的第二個螺母。把“貝氏”碟形墊圈拆除。把所有拆出來的零件在一個情節干凈并且安全可靠的地方。D.把插入球芯孔的棒取出。把閥門旋轉到關閉的位置（閥門的控制桿與管道的軸線呈十字交叉）。     把閥座和墊圈拆出。輕輕地推動一下，球芯就應該會滑出來。把所有拆出來的零件在一個情節干凈并且安全可靠的地方。E.向下推動閥桿。閥桿應當會從中心閥體穿出來。把閥桿拆出。然后拆除閥桿密封件。徹底地情節閥桿。用新的閥桿密封件更換掉拆出的舊密封件。F.把閥桿填料從中心閥體腔拆出。徹底地清潔中心閥體。用新的密封填料進行更換。
G.按照上述步驟A至F，重新組裝閥門，將其恢復原狀。

螺紋閥門的安裝指導：
1.使用普通的螺紋密封材料即可，例如麻芯、特氟隆(Teflon)膠帶，等等。
2.只讓扳手作用在閥門的六角形端蓋上。利用閥體或手柄來上緊閥門的方法可能會對閥門造成嚴重的損壞。
3.如果在現場采用焊接的方法對具有螺絲固定端口的閥門進行焊接固定的話，拆除該閥門時，必須按照焊接端口閥門的拆裝指導說明進行操作。

螺栓緊固規格表：
應當均勻地?cái)Q緊閥門的閥體螺栓。把一側的螺栓擰緊后，再擰緊位于其對角線上的螺栓。對其他螺栓重復類似操作。按照下表所列出的力矩，順次地把所
有螺栓向下擰緊。
       閥門尺寸          力矩(英寸磅)    力矩(牛頓米)
1/4英寸至3/4英寸      72至75            8.1至8.5
         1英寸              168至176        19.0至19.9

安全提示
管道輸送系統的設計人員和用戶應當完全負責選擇適合其特shu、具體使用要求的產品，以便確保這些產品的安裝、運行和維護工作能夠順利地進行。每
一次進行產品選擇時，都應當考慮到所有應用場合的細節、材料的兼容性和產品的額定值。產品的選擇或使用如有不當，將有可能導致cai產的sun失和人
身的shang害。
