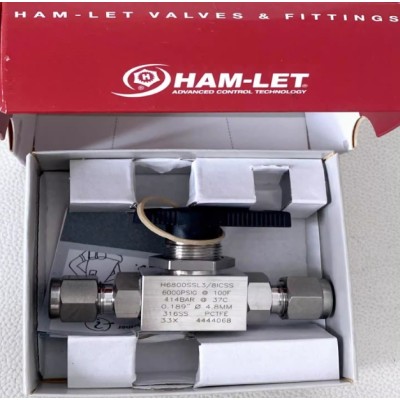

哈姆雷特H6800系列高壓儀表球閥

哈姆雷特H6800系列高壓儀表球閥
簡介：
哈姆雷特H6800系列高壓儀表球閥可應用于各種普通場合，也可應用于儀表板。該閥門能夠實現密封xing的截斷，服務壽命時間長，操作力矩小。經鑒
定，哈姆雷特H6800系列球閥能承受的zui大工作壓力為6000磅/平方英寸（psig），在此壓力條件下，該閥門能夠可靠地執行"開通-截斷"操作，或者進
行流向的切換及流通路徑的轉換。
*該系列產品有直線型結構和角型結構兩種。

技術參數
產品名稱：高壓儀表表球閥
型號規格：H6800-SS-L-8-C-S-S
公稱直徑：DN3-DN18mm
工作壓力：6000psi
閥體材質：不銹鋼
連接方式：焊接、螺紋
工作溫度：260℃

產品特點：
1、兩通式球閥，執行"開通-截斷"操作。
2、三通式球閥，執行切換及轉換流通路徑操作。
3、不銹鋼及黃銅閥體結構。
4、zui大工作壓力達6000磅/平方英寸（psig），相當于410巴（bar）。
5、zui大工作溫度達500℉（260℃）。
6、連接方式（端接）和尺寸在1/16英寸至3/4英寸范圍內可變。
7、操作手柄有：彩色尼龍手柄、金屬手柄、以及彩色金屬ISLT手柄（即：整體式安全比鎖標簽手柄）。

測試對每個閥門都進行泄漏測試，檢查閥門的殼體、密封填料和球芯密封閥座是否存在貫穿泄漏現象。球芯密封閥座的zui大允許貫穿泄漏速率為0.1標準立方
厘米/分鐘。進行閥門殼體的泄漏測試時，不允許存在泄漏現象。

填料調整因閥門的用途不同，有時需要對填料進行調整。建議在安裝之后和開式使用之前進行初調。關于這部分內容的詳細資料，請參閱安裝說明書的有關章節。哈姆雷特牌球閥適合在完全關閉或完全開啟的位置運行。

安裝說明：
錐形螺紋接頭(美制錐形螺紋、英制斜螺紋，內螺紋或者外螺紋)
1.在接頭的外螺紋上使用聚四氟乙烯(PTFE)膠帶，即生料帶，或者優質的復合密封劑。當使用生料帶時，膠帶纏繞不要超過兩圈，膠帶不要超過接頭的端
部。
2.用手旋轉閥門和接頭，感覺到擰緊時即可。
3.用適當尺寸的扳手，夾持接頭的兩側(不要夾持閥體的兩側)，從手緊位置開始，繼續擰緊，知道形成一個密封xing的接頭為止。

焊接接頭：
1.在焊接之前，建議把所有閥門拆開，以免損壞閥座和密封件。
2.如果必須對一個已經完全裝配及安裝好的閥門進行焊接，則需把閥門置于全開位置，并用冷氣持續地清洗閥門。
3.所有焊接工序都必須由經過適當的合格焊工按照既定的操作步驟實施。4.對于承插焊接端口：把導管插入接頭中，直到導管抵達底部，接觸到止擋為止，然后，退出大約11/6英寸(1.5厘米)，再進行焊接。這樣做將有助于避免
遇到太大的靜態壓力。

通用說明：
從管道輸送系統拆除球閥，或者把球閥安裝到管道系統中去時，必須用支持扳手夾持末端接頭，而不能采用扳手來夾持閥體。管接頭(Let-Lok型雙卡套壓
力接頭)
1.把導管插入接頭，將其套入接頭中。
2.確保螺母處于手緊位置(用手旋轉，感覺到緊時的位置)。標記好螺母的相對位置，以便隨后參考。
3.從手緊位置開始，再把螺母擰緊1又1/4圈。
注意：對于尺寸為11/6英寸至3/16(2至4厘米)的閥門，只需從手緊位置再把螺母擰緊3/4圈即可。

填料調整：
因閥門的用途不同，有時需要對填料進行調整。
建議在安裝之后和開始使用之前進行初調。
1.使用適當的六角凹頭螺絲工具，沿逆時針方向旋轉固定螺絲，把手柄拆出。
2.把填料螺母擰緊1/8至1/4圈。
3.更換手柄，然后重新擰緊固定螺絲。
