高壓開關機械特性測試儀 12斷口觸摸屏 數據打印

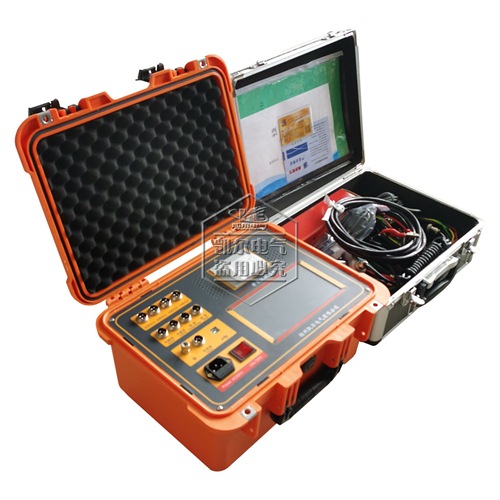

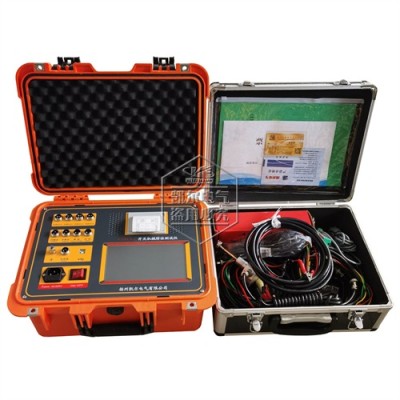

KEKGY-F型 高壓開關機械特性測試儀（12斷口觸摸屏）

一、產品概述:
       隨著科學技術的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行，機械特性參數是判斷斷路器性能的重要參數之一。
       KEKGY-F型 高壓開關機械特性測試儀（12斷口型） 依據新近的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004高壓開關綜合測試儀為設計依據，為進行各類斷路器動態分析提供了方便，適用于國內外生產的幾乎所有型號金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關和柱上開關，接觸器等參數的測試。
二、技術參數
       2.1、使用環境
       ◆輸入電源：AC220V±10％  50Hz±10％
       ◆大氣壓力：86～106kpa
       ◆環境溫度：－10～40℃
       ◆環境濕度：≦80％RH
       2.2、安全性能
       ◆絕緣電阻：＞2MΩ
       ◆介電強度：電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。
       2.3、基本參數
       ◆時間：量程   20000.0ms                     zui小分辯率0.01ms
                    誤差   ① 200   ms檔位             0.01ms±0.1ms
                              ② 2000  ms檔位            0.1ms±0.1ms
                              ③ 20000 ms檔位           1ms±0.1ms
       ◆速度：量程　20.00m/s                       zui小分辯率0.01m/s
                    誤差    ① 0-2m/s以內               ±0.1m/s±1個字
                               ②  2m/s以上                 ±0.2m/s±1個字
       ◆行程：

       ◆電流：量程0- 20.00A ，分辯率0.01A
       ◆輸出電源：DC 0～300V數字可調 / 20A（瞬時工作），分辨率1V。
       ◆外形尺寸：360mm（長）×280mm（寬）×300mm（高）
       ◆儀器重量：10kg

三、性能特點
       3.1、性能
       ◆時間：12個斷口的固有分、合閘時間，同相同期、相間同期；
       ◆重合閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值；
       ◆彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形，每斷口的分閘反彈幅值；
       ◆速度：剛分、剛合速度，zui大速度，時間－行程特性曲線；
       ◆行程：總行程，開距，超行程，過沖行程，反彈幅值；
       ◆電流：分、合閘線圈的分、合閘電流值、電流波形圖；
       ◆動作電壓：機內提供DC0～300V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。

       3.2、特點
       ◆適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗；
       ◆抗干擾能力強，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量；
       ◆加速度傳感器（選配），直線傳感器，旋轉傳感器，安裝也非常方便、簡捷；
       ◆開關動作1次，就能得到開關機械特性試驗所有數據及相應的波形圖譜；
       ◆主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間；
       ◆主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶；
       ◆中文菜單操作，使用方便。儀器內置打印機，可隨時快速打印所有數據及圖譜；
       ◆儀器配有數據分析管理軟件，可與PC機聯機操作，試驗結果可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化；
       ◆剛分、剛合速度選擇及自定義功能，根據需要設定，任意分析，適用于國內外任何一家開關廠生產的任意型號開關的測速。
