200KV系列 直流高壓發生器 原廠現貨

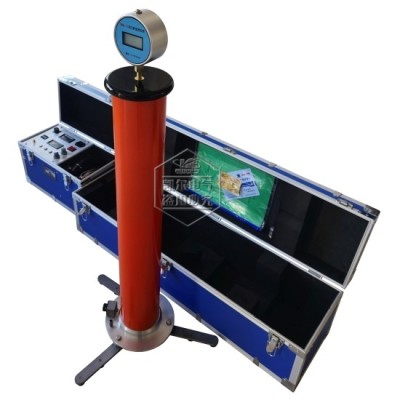

KEZGF-200KV系列 直流高壓發生器

一、產品概述:
       KEZGF-200KV系列直流高壓發生器是根據電力行業標準ZBF24003-90《便攜式直流高壓發生器通用技術條件》的要求研究、設計、制造。本系列便攜式便攜式直流高壓發生器適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗，是當今非常理想的直流高壓試驗設備。
       KEZGF-200KV系列直流高壓發生器采用高頻倍壓電路，率先應用PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能穩定的大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損環。
二、產品特點：
      1、體積小、重量輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用，是當今非常理想的可靠產品。
      2、采用穩定技術、工藝制造，率先應用PWM高頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定度更高，波汶系數更小。
      3、準確度高、測量準確。電壓、電流均為數字顯示，電壓分辨率為0.1kv，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
      4、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用單個多圈電位器，升壓過程平穩，調節準確度高，并設計有粗調和細調功能。電壓調節度優于0.1％，電壓、電流測量誤差小于1.0％，脈動因數優于0.5％。
      5、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優于行業標準及優于同類產品。
      6、增設了高準確度75％V DC-1mA的功能，做氧化鋅避雷器測量帶來很大的方便。輕輕一按無須計算。本儀器控制箱上有75％的電壓功能鍵，在做避雷器氧化鋅試驗時，當電流升到1000uA時，就打開0.75的按鈕，這時，電壓表、電流表所顯示的值就是75％的數據，做完后應立即將升壓的旋鈕回到零位上，同時，將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它試驗。
      7、方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操用更隨意，顯示數值單位為kv。
      8、倍壓筒可分節結構，現場使用，靈活方便，一機多用，經濟實惠。
      9、底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。
三、技術參數:
      1、輸出電壓（kV）：0～200KV（注：負極性輸出）
      2、輸出電流（mA）：2mA、3mA、5mA（電流輸出等級客戶自行選擇購買）
      3、機箱重量：4.3～4.5Kg
      4、倍壓筒高度：Φ80×500mm
      5、倍壓重量：6.5～7.6Kg
      6、高壓極性： 負電壓極性，零電壓啟動，連續可調
      7、工作電源：AC 220V±10％、50Hz
      8、電壓測量誤差：1.0％（滿度）±1個字，分辨率0.1％kV
      9、電流測量誤差：1.0％（滿度）±1個字，分辨率0.1％uA
    10、過壓整定誤差：≤1.0％
    11、0.75切換誤差：≤0.5％
    12、波紋系數：≤1.0％
    13、電壓穩定度：隨機波動，電源電壓變化±10％時≤0.5％
    14、工作方式：間斷使用;額定負載30分鐘；1.1倍額定電壓使用:10分鐘
    15、環境溫度：-15℃～45℃
    16、相對濕度：當溫度為25℃時，不大于80％（無凝露）
    17、海拔高度：3000米以下
