氫燃料電池雙極板碳紙接觸電阻測試儀

  雙極板電阻率測試儀原理

雙極板電阻率測試儀的核心原理主要基于歐姆定律和四端子法（開爾文接法），通過精確測量電壓降和電流值計算電阻率。以下是具體原理及技術要點：

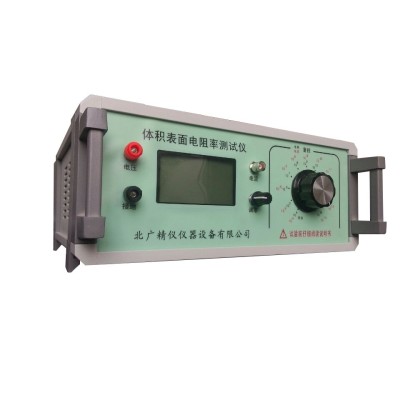

 氫燃料電池雙極板碳紙接觸電阻測試儀

1. ?歐姆定律基礎原理?

測試儀通過向雙極板施加恒定電流（I），測量兩端電壓降（U），根據公式

R=U/I 計算電阻值。該電阻包含雙極板體電阻和接觸電阻，需通過四端子法消除引線電阻干擾。

2. ?四端子法（開爾文接法）?

?電流回路?：兩電流端子注入恒定電流，形成主電流路徑。

?電壓測量?：兩電壓端子僅用于檢測電壓，因輸入阻抗極高，幾乎無電流通過，從而避免引線電阻影響。測得電壓僅反映雙極板實際壓降，提升接觸電阻測量精度。

3. ?垂直方向電阻率測試?

針對雙極板垂直導電性，樣品置于兩電極間，施加標準壓力（如5-10N），記錄不同壓強下的電阻值。通過公式

ρ=R?A/L（A為接觸面積，L為樣品厚度）計算電阻率，符合GB/T20042.6標準。

4. ?其他輔助技術?

?電化學阻抗譜法?：施加交流電壓信號，分析頻率響應以研究復雜環境下的接觸電阻。

?四探針法?：用于塊體材料電阻率測量，通過多探針布局減少接觸誤差。

5. ?儀器設計特點?

?力值加載系統?：伺服電機控制壓力，確保接觸穩定性。

?鍍金電極?：降低接觸電阻，提升測量一致性。

?環境控制?：恒溫恒濕（如25±2℃）避免材料吸濕影響。

6. ?標準與校準?

測試前需用標準電阻塊校準，驗證探針間距（±0.1mm）及壓力傳感器靈敏度，確保符合ASTMF390等標準

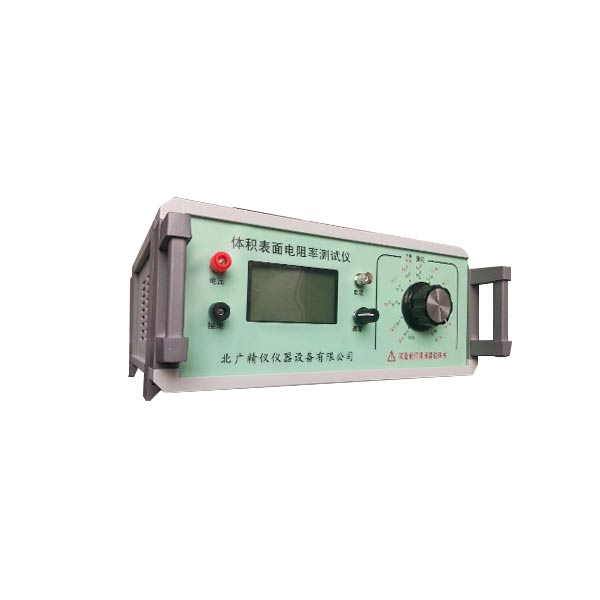

參數資料

1.方塊電阻范圍：10-5～2×105Ω/□

2.電阻率范圍：10-6～2×106Ω-cm

3.測試電流范圍：0.1μA ，1μA，10μA，100μA，1mA，10mA，100 mA

4.電流精度：±0.1%讀數

5.電阻精度：≤0.3%

6.顯示讀數：液晶顯示：電阻、電阻率、方阻、溫度、單位換算、溫度系數、電流、電壓、探針形狀、探針間距、厚度 、電導率、電阻率、壓強等.

7.測試方式: 四探針測量（體電阻率）和四端法（接觸電阻測量）

8.壓力范圍：0-1000kg（0-4MPa）.

9. 樣品形狀為正方形（鍍金電極為5cm×5cm)，面積為25cm2（其他規格定制）

10.工作電源: 輸入: AC 220V±10% ,50Hz  功 耗：<30W

11.標配：測試探頭1個；測試平臺1個；主機1套；加壓裝置1套；

如何校準雙極板電阻率測試儀？

校準雙極板電阻率測試儀需遵循標準化流程，結合四探針法及環境控制要求，具體步驟如下：

一、校準前準備

環境控制?

實驗室溫度需穩定在25±2℃，濕度≤60%RH，避免材料吸濕影響電阻值。

測試儀及標準設備需在環境中放置至少30分鐘以達到熱平衡。

設備與工具?

使用標準電阻塊（如100mΩ）進行校準，其精度需高于測試儀要求的三倍。

檢查探針間距（±0.1mm）及壓力傳感器靈敏度，確保鍍金電極無氧化或污染。

二、校準步驟

儀器預熱與初始檢查?

開機預熱30分鐘，驗證電壓/電流輸出穩定性。

通過軟件自檢功能排查接觸電阻補償模塊是否正常。

四探針法校準?

將標準電阻塊置于測試臺，探針垂直對準中心區域，施加標準壓力（如5-10N）。

輸入標準電阻值，啟動自動校準程序，儀器需自動完成多電流點掃描（5組數據取平均）。

參數驗證?

檢查電壓-電流曲線線性度（>99%為有效），確保接觸電阻補償功能正常。

若使用垂直方向電阻率測試模式，需同步校準厚度測量模塊（千分尺3點取均值）。

三、校準后驗證

重復性測試?

對同一標準電阻塊進行3次重復測量，誤差需≤±0.5%。

記錄校準日期、操作人員及環境參數，生成校準報告存檔。

異常處理?

若數據不穩定，需檢查探針接觸壓力是否均勻或測試線是否氧化。

長期未校準的儀器建議每3個月進行一次全面校準。

四、注意事項

避免使用有機溶劑清潔電極，推薦無水乙醇擦拭后氮?dú)獯蹈伞?/span>

校準過程中禁止調整探針間距或更換測試線纜。

通過上述流程可確保雙極板電阻率測試儀的測量精度符合ASTM F390等標準要求

電阻儀校準方法

電阻儀的校準是確保其測量準確性的重要步驟，以下是一般電阻儀校準的詳細方法:

準備工作

1.標準電阻:準備一套已知準確阻值的標準電阻，其阻值范圍應覆蓋電阻儀的測量量程，精度應高于被校準電阻儀

的精度要求。例如，若要校準一臺精度為±0.5%的電阻儀，標準電阻的精度至少應達到±0.1%。

2.校準環境:選擇溫度、濕度相對穩定且無強電磁干擾的環境進行校準，理想的溫度范圍一般為 20℃±5℃，相

對濕度在 40%-60%。

3.儀器預熱: 將電阻儀接通電源，按照儀器說明書要求預熱一定時間，使儀器達到穩定的工作狀態，通常預熱時間

為15-30分鐘。

校準步驟

1.零位校準

-確保電阻儀的測試線處于開路狀態(即不連接任何電阻)。

-調節電阻儀的零位調節旋鈕(如果有)，使顯示值為零。現代數字式電阻儀一般會自動進行零位校準，可查看

儀器說明書進行操作。

2.滿量程校準

-將電阻儀量程設置到 大量程檔。

- 把一個接近該量程上限值的標準電阻接入電阻儀的測試端。

- 調節滿量程調節旋鈕(如果有)，使電阻儀的顯示值與標準電阻的標稱值一致。若為數字式電阻儀，若顯示值

與標稱值不符，可按照說明書進行滿量程校準設置。

3.多點校準

-在電阻儀的測量范圍內，選取若干個不同阻值的標準電阻，一般選取3-5個點，均勻分布在整個量程內，例

如低、中、高量程各選一個點。

-將所選的標準電阻依次接入電阻儀的測試端，記錄電阻儀的顯示值。

- 計算每個測量點的測量誤差，公式為:誤差=(測量值-標準值)/標準值x100%。

- 如果誤差超出電阻儀的允許誤差范圍，需對電阻儀進行調整。對于指針式電阻儀，可調節內部的校準電位器等

元件;對于數字式電阻儀，可能需要進入儀器的校準菜單，按照提示輸入校準系數等參數進行調整。調整后重新測

量并驗證誤差是否在允許范圍內。

電器電阻測試儀怎么調

一、準備工作

1. 設備狀態檢查：關閉測試儀電源，確保紅（正極）、黑（負極）測試線連接穩固。

2. 電源確認：檢查電池電量或外接電源狀態，避免因低電量導致測量誤差。

二、量程選擇與調零

1. 預估電阻范圍：開機后，根據待測電阻的大致范圍選擇量程。若未知，優先選  大量程，再逐步調整。

2. 自動量程功能：支持自動量程的測試儀，開啟后可跳過手動調節步驟。

3. 調零操作：短接測試線兩端，通過旋鈕調整使顯示屏歸零，消除測試線自身電阻的影響。

三、測量與誤差處理

1. 接觸穩定性：將測試線緊密連接電阻兩端，避免接觸不良導致讀數波動。

2. 異常顯示應對：若屏幕顯示“1”或溢出符號，需切換至更高量程重新測量。

四、通用注意事項

不同品牌測試儀可能存在細節差異，操作前務必查閱說明書。例如，部分儀器需長按功能鍵切換模式，或通過校準程序優化精度。

雙極板電阻率測試儀校準周期是多久？

雙極板電阻率測試儀的校準周期需綜合設備使用頻率、環境條件及精度要求確定，具體建議如下：

一、校準周期建議

常規周期?

一般建議每3-6個月校準一次，高精度或頻繁使用的設備需縮短至3個月。

若使用環境惡劣（如高溫、高濕或強腐蝕性環境），校準周期應進一步縮短。

動態調整原則?

根據實際使用頻次調整：每日連續使用的設備建議3個月校準，低頻使用（如每月數次）可延長至6-12個月。

若期間核查發現數據接近允許誤差極限，需立即校準并重新評估周期。

二、校準依據與標準

技術規范?

需符合GB/T 20042.6-2024對雙極板電阻率測試的要求，校準方法參考四探針法及標準電阻塊驗證。

接觸電阻測試需每3個月檢查一次，更換備件后需重新校準。

環境控制?

校準環境溫度應穩定在21±3℃，濕度40%-60%RH，并確保接地電阻小于4Ω。

三、校準后管理

記錄與標識?

校準數據需雙簽存檔，合格設備粘貼防偽標簽，復校時間根據使用頻次動態標注。

異常處理?

若校準不合格，需調整或返修后重新校準，仍不達標則停用。

綜上，校準周期需結合設備實際工況靈活調整，并嚴格遵循國家計量規范

如何判斷雙極板電阻率測試儀是否需要校準？

判斷雙極板電阻率測試儀是否需要校準，需綜合設備狀態、使用頻率及測量數據可靠性等因素，具體依據如下：

一、強制校準觸發條件

?定期時間節點?

常規使用下，每3-6個月需校準一次；高頻率使用（如每日連續測試）或嚴苛環境（高溫/高濕）下，周期縮短至3個月。

若設備長期閑置（超過6個月未使用），重新啟用前必須校準。

?關鍵部件更換后?

更換探針、壓力傳感器或測試線纜等核心部件后，需立即校準以消除接觸電阻誤差。

二、數據異常判斷

?測量結果波動?

同一標準樣品連續3次測量誤差超過±0.5%，或電壓-電流曲線線性度低于99%，提示需校準。

若接觸電阻補償后數據仍不穩定，可能因探針氧化或壓力傳感器漂移導致。

?環境變化影響?

實驗室溫濕度超出25±2℃、濕度≤60%RH范圍，且未采取補償措施時，需重新校準。

三、驗證性校準

?標準樣品比對?

使用已知電阻率的標準塊（如100mΩ）進行交叉驗證，若實測值與標稱值偏差超差，需校準。

校準后需生成報告，記錄環境參數及操作人員信息。

四、特殊場景要求

?法規或認證需求?：如產品需符合GB/T20042.6或ASTM F390標準，強制要求校準證書在有效期內。

綜上，校準決策應結合時間周期、硬件狀態及數據可靠性綜合判斷，優先遵循高可信度標準。

功能項目:

a.PC軟件1套； b.標準校準電阻1-3個 c.電腦和打印機1套
