GB12656電容器紙工頻擊穿電壓測定儀  儀器設計、應用符合標準

滿足GB1408.1、 GB/T1695、 GB/T3333  GB 12656及ASTM D149 ASTM D 876、IEC60243-1:1998、JB/T 9641、GB/T 16927、GB/T 311.1

GB12656電容器紙工頻擊穿電壓測定儀  主要技術要求：

1、設備輸入電壓： 交流 50KV (普通試驗室電源均可兼容)

2、試驗電壓方式： 交流 0--50 KV ;

                  直流 0--50 KV

3、電器容量：10KVA

4、試驗方法：0-50KV全量程可調(采用高精度電壓采樣器件，取消了同類廠家由于電壓采樣精度不夠必須采用高壓分級的方式)

5、擊穿及耐壓試驗升壓速率：

0.1 KV/S

0.2 KV/S

0.5 KV/S

1.5 KV/S

  2 KV/S

2.5 KV/S

3.0 KV/S

電氣強度（Dielectric strength），指擊穿電壓比上擊穿樣品的厚度等于樣品的電氣強度。

在物理學中，術語電氣強度具有以下含義：

絕緣材料中，純材料在理想條件下可以承受的大電場而不會損壞（即不會經歷其絕緣性能的失效）。

對于電介質材料和電極的具體配置，導致?lián)舸┑男∈┘与妶觯矗┘拥碾妷撼噪姌O分離距離）。

材料的理論電氣強度是大塊材料的固有屬性，并且與施加電場的材料或電極的構造無關。這種“固有介電強度”對應于在理想實驗室條件下使用純物質測量的值。在擊穿時，電場釋放束縛的電子。如果施加的電場足夠高，來自背景輻射的自由電子可能會加速到在被稱為雪崩擊穿的過程中與中性原子或分子碰撞期間釋放額外電子的速度。擊穿發生得相當突然（通常在幾納秒），導致通過材料形成導電路徑和破壞性放電。對于固體材料，擊穿事件嚴重降低，甚至破壞其絕緣能力。

主要配置:

  1、主機一臺

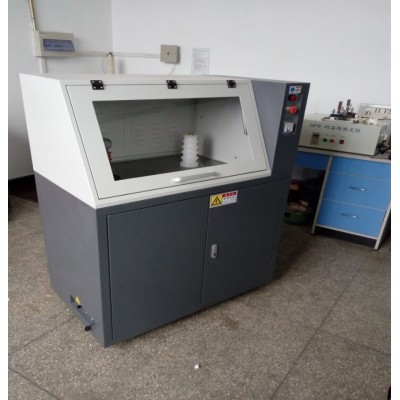

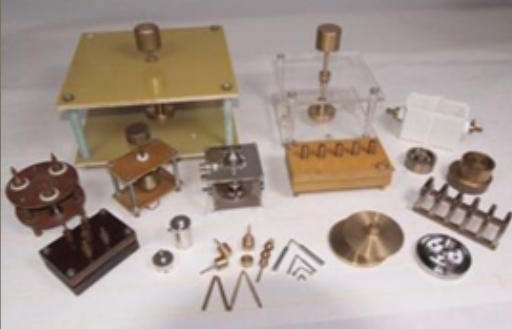

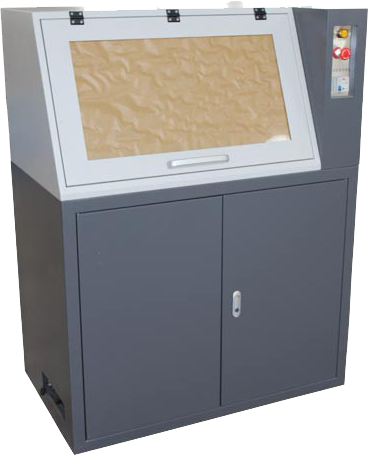

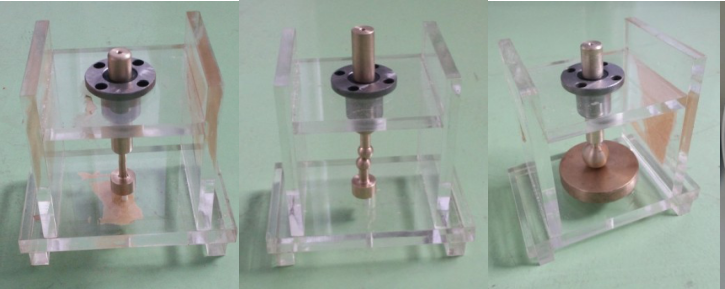

  2、試驗電極：

  （1）試驗用薄膜電極 ￠25mm兩個，￠75mm一個

  （2）漆包線電極兩個

  （3）管用電極兩個

  3、試驗用油盒兩只

  4、放電棒一只

  5、試驗用軟件一套

  6、計算機一套

  7、打印機一臺

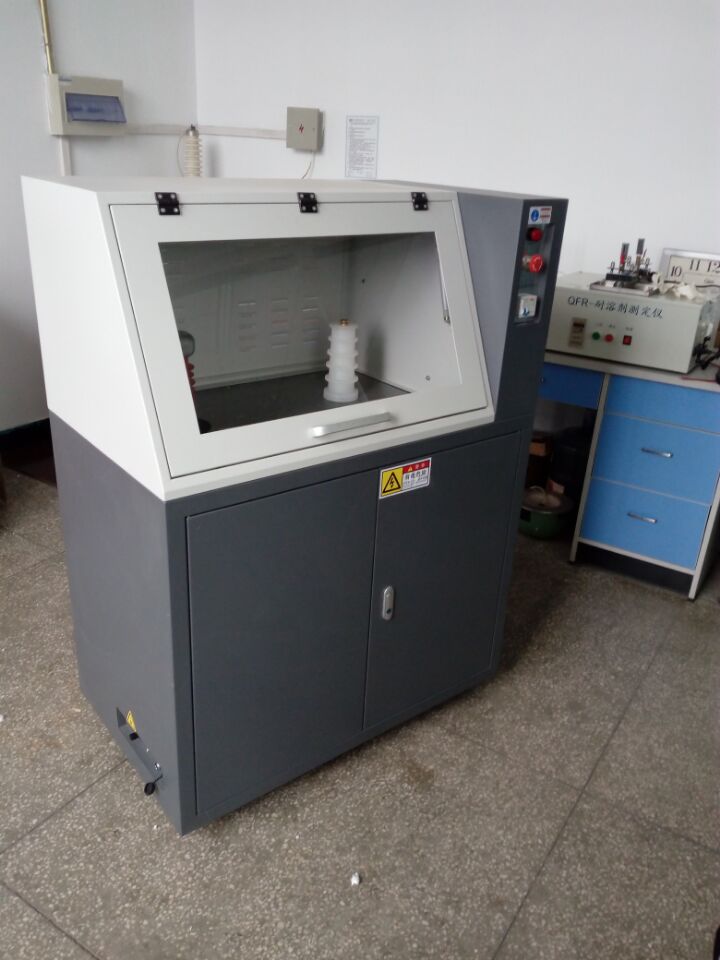

結構原理及性能特點：

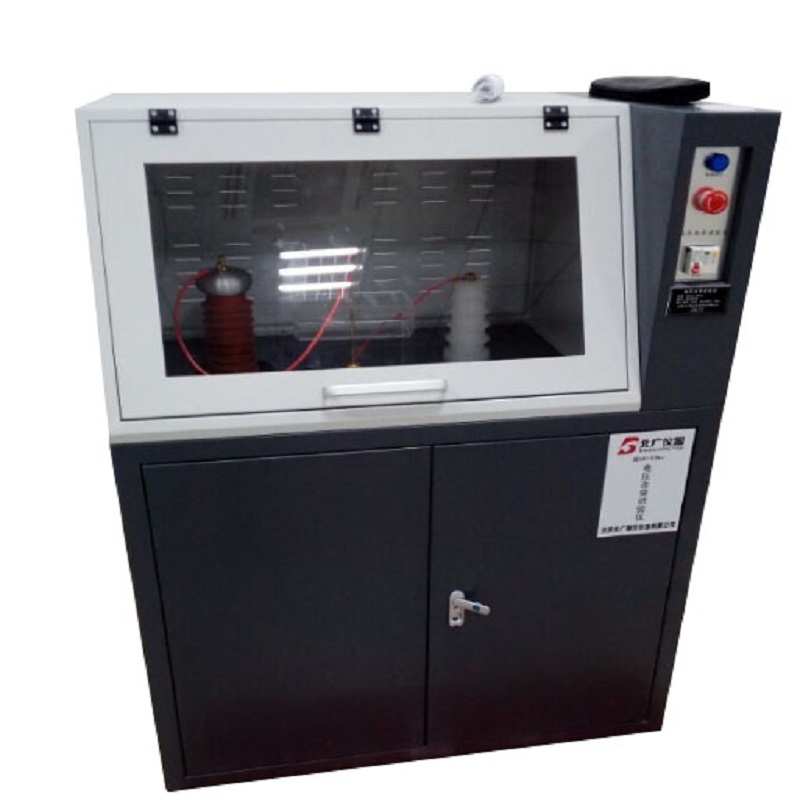

        本設備主要由：升壓系統(高壓變壓器)、測量系統、A/D轉換器、放電系統、電極、油箱、電極定位架、計算機數據處理系統、軟件等組成

計算機--A/D轉換器--測量控制系統--調壓裝置--升壓變壓器--試樣

高壓變壓器主要產生試樣所需的直流電壓，

調壓器用于調節升壓變壓器輸入端電壓以產生高壓所需的輸入電壓，

電壓測量主要是從高壓變壓器測量端測量，高壓變壓器測量端和高壓端是線性的，

放電系統在試驗做完以后自動放電，以免產生放電對人身的危害；

安全保護：

 本儀器具有比較完善的安全防護措施：

本試驗儀器電路保護控制：

九級安全防護措施： 備注:一般廠家為5級

(1) 超壓保護

(2)試驗過流保護

(3)試驗短路保護

(4)安全門開啟保護

(5)軟件誤操作保護

(6)零電壓復位保護（避免一般廠家急停斷電不復位二次試驗繼續升壓的危險）

(7)試驗結束放電保護

(8)獨立保護接地

(9)試驗結束放電保護(專用為安全的樹脂式放電棒 有效的避免了一般廠家傳統的放電方式和電磁放電干擾放電殘留現象)

常規型號：

BDJC-10KV（1萬伏）一般厚度為1-3mm

BDJC-30KV（3萬伏）推薦可測厚度2-3mm

BDJC-50KV（5萬伏）推薦可測厚度為2-3mm

BDJC-100KV（10萬伏）推薦可測厚度為2-5mm

BDJC-150KV（15萬伏） 推薦可測厚度為1-6mm

安全保護功能：

1、試驗在試驗箱中進行，試驗箱門打開時電源加不到高壓變壓器輸入端，即高壓側無電壓。100KV測試設備高壓電極距離試驗箱壁的近距離大于270mm，50KV測試設備高壓電極距離試驗箱壁的近距離大于250mm，試驗時即使人接觸箱壁也不會有危險。

2、設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。

3、該試驗設備的電路設有多項保護措施，主要有：過流保護、過壓保護、漏電保護、短路保護、直流試驗放電報警，電磁放電等。

4、試驗在試驗箱中進行，試驗箱門打開時電源加不到高壓變壓器輸入端，即高壓側無電壓。100KV測試設備高壓電極距離試驗箱壁的近距離時安全距離，試驗時即使人接觸箱壁也不會有危險。

5、本儀器試驗過程中如空氣相對濕度大于70%，兩電極間空氣放電的距離會增加很多，所以試驗中請與儀器保持1.2米的距離。

6、本儀器之控制計算機專為電壓擊穿試驗機設計，請勿隨意添加和刪除程序或移作它用。

7、本公司保留對設備改進的權利，并不另行通知用戶。

液體電介質擊穿

純凈液體電介質與含雜質的工程液體電介質的擊穿機理不同.對前者主要有電擊穿理論和氣泡擊穿理論,對后者有氣體橋擊穿理論.沿液體和固體電介質分界面的放電現象稱為液體電介質中的沿面放電.這種放電不僅使液體變質,而且放電產生的熱作用和劇烈的壓力變化可能使固體介質內產生氣泡.經多次作用會使固體介質出現分層,開裂現象,放電有可能在固體介質內發展,絕緣結構的擊穿電壓因此下降.脈沖電壓下液體電介質擊穿時,常出現強力氣體沖擊波（即電水錘）,可用于水下探礦,橋墩探傷及人體內臟結石的體外破碎.

固體電介質擊穿有3種形式 :電擊穿,熱擊穿和電化學擊穿.

電擊穿是因電場使電介質中積聚起足夠數量和能量的帶電質點而導致電介質失去絕緣性能.熱擊穿是因在電場作用下,電介質內部熱量積累,溫度過高而導致失去絕緣能力.電化學擊穿是在電場,溫度等因素作用下,電介質發生緩慢的化學變化,性能逐漸劣化,終喪失絕緣能力.固體電介質的化學變化通常使其電導增加 , 這會使介質的溫度上升,因而電化學擊穿的終形式是熱擊穿.溫度和電壓作用時間對電擊穿的影響小,對熱擊穿和電化學擊穿的影響大;電場局部不均勻性對熱擊穿的影響小,對其他兩種影響大.

適用材料：

主要適用于固體絕緣材料如：電線套管、樹脂和膠、浸漬纖維制品、云母及其制品、塑料薄膜、陶瓷、玻璃、絕緣漆、硫化橡膠、電纜紙、絕緣漆漆膜、硬質橡膠、紙板等絕緣介質在空氣或液體介質中，測量工頻（48~62Hz）或?qū)?yīng)直流電壓下?lián)舸姸群湍碗妷簳r間。適用于連續均勻升壓或逐級升壓的方式，對試樣施加交流/或直流，電壓直至擊穿，測量擊穿電壓值，計算試樣的擊穿強度；用迅速升壓的方法，將電壓升到規定值，保持一定的時間試樣不擊穿，定此時規定值為試樣的耐電壓值。軟件系統操作方便，性能穩定，安全可靠。

基本功能：

   電壓擊穿試驗儀由電腦控制，數據采集方式通過光電隔離，有效解決試驗過程中的抗干擾問題，軟件操作使用方便，能夠?qū)崟r顯示動態曲線，同時升壓速率無級可調，可以根據自己的需要進行升壓速率調節，調節范圍在0.1KV-3KV/S，使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據。可實時繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，打印試驗數據。并且能夠自動判別試樣擊穿并采集擊穿電壓數據及泄露電流，同時能夠在擊穿的瞬間電壓迅速降低自動歸零。軟件系統操作方便，性能穩定，安全可靠。

電壓擊穿試驗儀技術解析

一、電壓擊穿試驗儀核心功能與用途

?絕緣材料性能評估?

測試固體絕緣材料（塑料、薄膜、陶瓷、樹脂等）在工頻或直流電壓下的擊穿強度（kV/mm）及耐壓時間，為電力設備、新能源等領域提供關鍵數據支持。

檢測材料微觀缺陷（如氣泡、裂紋），預防因絕緣失效導致的設備故障。

?多領域應用?

電力行業：評估高壓電纜、變壓器絕緣子的耐壓性能。

新能源：測試電池隔膜、電機絕緣材料的介電特性。

科研：研究新型絕緣材料的失效機理及優化工藝。

二、電壓擊穿試驗儀關鍵技術參數

?電壓范圍?

輸出范圍：AC/DC 0-50kV連續可調，BDJC-100KV可達100kV。

升壓速率：100-3000V/s無極調速，滿足不同材料的梯度測試需求。

?精度與安全?

電壓測量誤差≤2%，配備三級聯鎖防護（機械/電子/物理隔離）。

過流保護、漏電保護及直流試驗自動放電功能，確保操作安全。

?智能控制?

動態繪制試驗曲線，支持?jǐn)?shù)據自動存儲及EXCEL/WORD導出。

閉環控制系統實時監測升壓曲線，避免階梯式波動。

三、電壓擊穿試驗儀標準體系與測試方法

?中國標準?

GB/T 1408.1-2006、GB/T 1695-2005等，明確試樣預處理、電極規格及油溫控制范圍（如25±2℃）。

 對比?

ASTM D149與IEC 60243在升壓方式、測試次數等存在差異（如ASTM允許步進升壓，IEC僅認可連續升壓）。

?測試模式?

連續升壓：直接測量擊穿電壓臨界值。

耐壓測試：保持規定電壓時長驗證材料穩定性。

四、電壓擊穿試驗儀操作規范與注意事項

?環境與樣品要求?

環境濕度≤80%，試樣需潔凈干燥并嚴格防塵避光。

液體介質（如變壓器油）需控制溫度波動±2℃。

?安全操作?

至少兩人協作，禁止直接接觸電極及油杯內部。

設備需獨立接地，防止電磁干擾導致數據異常。

?儀器校準?

采用四級校準體系（包括溫度補償設計），確保高壓線圈穩定輸出。

五、電壓擊穿試驗儀選型與發展趨勢

?設備選型要點?

先支持多標準（GB、IEC、ASTM）的智能化型號BDJC系列。

關注升壓速率調節精度及數據采集抗干擾能力。

?技術升級方向?

集成AI算法優化測試效率，開發高溫/低溫環境適配模塊。

增強遠程監控功能，滿足工業4.0自動化測試需求。
