安科瑞AcrelCloud-9000充電樁云平臺首頁GIS顯 充值金額/次數統計 手機APP IC卡管理 充電記錄

安科瑞Acrelcloud-9000充電樁收費運營云平臺系統通過物聯網技術對接入系統的充電樁站點和各個充電樁進行不間斷地數據采集和監控，同時對各類故障如充電機過溫保護、充電機輸入輸出過壓、欠壓、絕緣檢測故障等一系列故障進行預警；用戶通過微信/支付寶小程序掃描二維碼，進行支付后，系統發起充電請求，控制二維碼對應的充電樁完成電動汽車的充電過程。

充電樁可選配WIFI/4G/以太網接入互聯網，配合加密技術和秘鑰分發技術，基于TCP/IP的數據交互協議，與云端進行直連。云平臺包含了充電收費和充電樁運營的所有功能，包括財務管理、變壓器監控和運營分析等功能。

2配置方案

3系統結構

AEV-AC007D-LCD具體介紹：

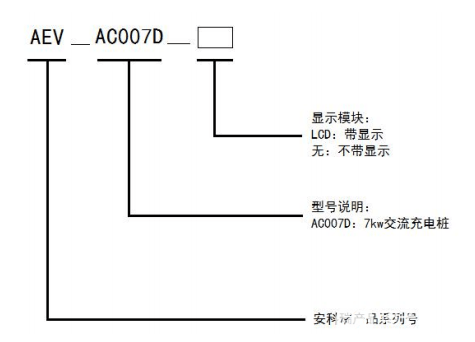

AEV-AC007D-LCD新能源汽車充電樁產品型號說明

AEV-AC007D-LCD產品性能

外形介紹

壁掛式：

立柱式

外形尺寸及安裝

壁掛式充電樁

請用戶確認安裝位置并做好標記，充電樁中心位置離地面高度至少 1.3 米左右

將 M6 自攻膨脹螺釘用鐵錘錘到墻里（不要全部把螺釘錘進墻），接著使 用螺絲將金屬支架固定在充電樁上，然后將充電樁掛在 M6 自攻膨脹螺釘上， 如圖 A-3 所示。

立柱式：

? 固定底座 先用螺絲緊固好充電樁立柱,如圖 A-4 所示

? 固定充電樁 通過背板用 M6 盤頭螺絲將充電樁固定在立柱外部，如圖 A-5 所示。

? 連接電源線 將設備配備的電源線，按照線標指示對應的接到現場微斷后端，如圖 A-6。

現場實物圖

4系統功能

●平臺首頁

平臺首頁顯示每天的開戶數、充值金額、充電金額、充電度數、充電次數、充電時長，累計的開戶數、充值金額、充電金額、充電度數、充電次數、充電時長，以及相應的環比增長和同比增長以及項目信息地圖導航。

●實時監控

實時監控頁面可以在地圖上顯示每個站點的地圖定位，以及各站點中的充電樁實時數據。

●交易管理

交易管理包賬戶交易、訂單管理和交易記錄等管理項，為用戶交易和查詢提供方便，點擊菜單欄的相應的項，直接進入對應界面。

●故障管理

故障管理包括故障代碼、故障記錄、故障處理、故障分析等管理項，為用戶管理故障和查詢提供方便。

●統計分析

運營趨勢可以按日/月/季度/年查詢期間內充電金額、充電度數、充電次數的浮動曲線和數據。

●安全預警

對平臺連接的所有充電樁狀態進行監視，充電樁發生異常情況時可通過APP、短信及時向運營人員發出報警信號，及時消除火災隱患。

●微信小程序

可通過微信小程序掃碼充電，充電賬單支付。運營商和物業管理人員均可通過小程序管理，監測充電樁狀態和充電交易情況。
