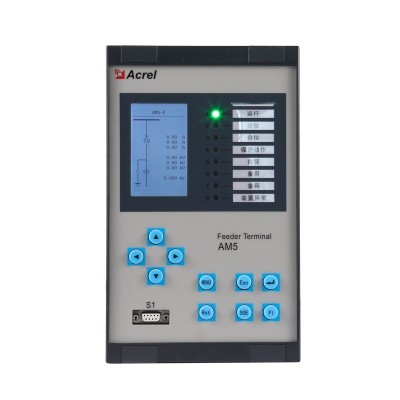

安科瑞AM5SE系列微機保護測控裝置（以下簡稱裝置）集保護、控制、測量、通訊和監視功能于一體，資源豐富、配置完善、維護方便、性能穩定，適用于35kV及以下電壓等級電力系統的保護和測控，實現進線、主變、配電變、電動機、電容器、母聯、PT等保護。應用領域覆蓋電力、水利、交通、石油、化工、煤炭、冶金等行業。

裝置硬件設計采用可靠性配置，軟件配以專門的保護算法，抗干擾性能強，可靠性高，保護實現方式靈活，能與Acrel-2000Z電力監控系統配套使用，為電力系統的安全可靠運行提供保障。

AM5SE-IS防孤島保護裝置主要適用于35kV、10kV及低壓380V光伏發電、燃氣發電等新能源并網供電系統。當發生孤島現象時，可以快速切除并網點，使本站與電網側快速脫離，保證整個電站和相關維護人員的生命安全。

防孤島保護裝置功能簡介

保護功能

● 三段式過流保護（可經低電壓閉鎖、可帶方向閉鎖）

● 反時限過流保護（可經低電壓閉鎖）

● 兩段式零序I01過流（可帶方向閉鎖）/I01反時限過流保護

● 兩段式零序I02過流（可帶方向閉鎖）/I02反時限過流保護

● 低電壓跳閘

● 低電壓告警

● 過電壓保護（跳閘/告警）

● 零序過壓保護（跳閘/告警）

● 逆功率保護

● 頻率保護（低頻減載/高頻保護）

● 頻率突變跳閘

● 有壓自動合閘

● 重合閘

● 后加速過流保護（可經低電壓閉鎖）

● 過負荷告警

● 過負荷跳閘

● PT斷線告警

● 控制回路斷線告警

● FC回路配合的過流閉鎖功能

● 非電量保護（跳閘/告警）

● 檢同期

● CT斷線告警

● 檢修狀態閉鎖

監控功能

● 獨立操作回路，可適應0.25A-5A開關跳合閘電流

● 20路有源開關量輸入

● 10路無源繼電器輸出

● I, U, P, Q, PF, Fr, Ep, Eq 等電參量測量

● 2路4-20mA變送輸出

通訊功能

● 2路RS485串行通訊接口，支持Modbus-RTU、IEC60870-5-103規約

● 2路以太網接口，支持 TCP Modbus-RTU和 TCP IEC60870-5-103規約

其他功能

● 故障錄波功能，保護動作時觸發錄波，可錄故障前8周波、故障后4周波

● IRIG-B格式對時
