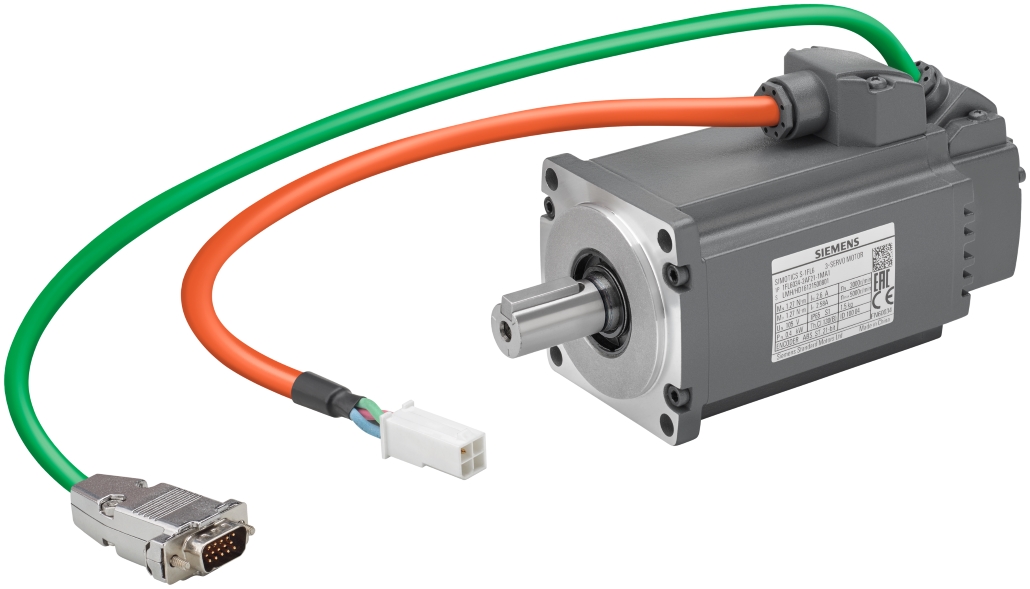

SIMOTICS S-1FL6 電源 230 V 三相交流 PN=0.4 kW；NN=3000 U M0=1.27 Nm；MN=1.27 Nm 軸 高度 30 mm 值編碼器 單匝 21 位帶滑鍵 公差 N 無駐車 制動器，防護等級 IP65 帶適合驅動的油密封件 SINAMICS V90

西門子V90伺服電機設計用于運動控制以滿足一般的伺服應用，充分考慮了機床制造商和系統集成商所面臨的成本和市場挑戰。V90支持即插即用式調試，伺服性能充分優化，與SIMATIC PLC快速集成，具有值得信賴的可靠性。與全新的SIMOTICS S-1FL6伺服電機配套使用，形成的伺服系統。

現就我們自己調試遇到的一些問題和其他總結一并匯總如下：

1、V90伺服驅動器是否要接24V DC電源？

V90伺服驅動器 的 24V 端子必須連接外部 24V 電源，以提供控制板及抱閘電源，否則 V90 不能工作。

2、V90伺服驅動器24V端子是否需要安全回路輔助？

V90伺服驅動器24V供電不要安全回路輔助，可以主電源供電運用接觸器的控制回路關聯安全回路輔助。

3、V90 在運行中突然自動重啟動？

(1) 確認一下只是本臺 V90 在運行時自己會突然自動重啟，還是有其他的也會出現同樣的問題？如果只是這一臺可以考慮更換此臺驅動器(2) 檢查給 V90 供電的 24V 供電電源的容量是否足夠？ (3) 單獨找一個 24V 電源為總自動重啟的 V90 供電看一下是否還會發生重起？如是更換驅動器。

4、點到點位移控制V90是否需要安裝行程限位開關？

有條件必須安裝行程限位開關，否則在調試及運行過程中避免不了磕磕碰碰，當然軟限位也必須要依據實際情況而設定。

5、設備運行時偶發報 F31100 和 F7453 等編碼器相關故障？

(1) 在驅動器上安裝屏蔽板；(2) 將動力電纜及編碼器電纜的屏蔽層按規范連接至驅動器的屏蔽板上；(3) 采用獨立的24V電源為現場中的幾臺 V90 驅動器供電，與電磁閥供電電源分開。

6、Smart PLC 通過發送脈沖控制 V90 PTI 定位，發現重復定位時實際行走位置不準確？

(1) 檢查機械連接是否松動；（聯軸器、滾珠絲桿、電機固定法蘭座等）

(2)將編碼器電纜更換為西門子原裝電纜，長度小于20 米，連接屏蔽層；(3) 檢查現場是否有電磁閥負載，將電磁閥與V90 的控制電源分開；(4) 用示波器監視 V90 PTI 輸入的脈沖波形是否正常。

7、V90電機抱閘接線注意事項？

（1）200V系列V90驅動器內部沒有集成抱閘繼電器，需要訂購第三方的繼電器用作抱閘繼電器；

（2）400V系列V90驅動器內部集成抱閘繼電器，西門子抱閘電纜可直接連接驅動側端子B+、B-。

8、V90PN限制信息？

（1）V90 PN 版本的是獨立于當前的 SINAMCIS V90 脈沖串的控制器，它不支持 PTI， 脈沖加方向，模擬量，USS/Modbus RTU 通信控制方式。

（2）V90 PN 只支持 PROFINET 通信，支持西門子標準報文 1，2，3，5，102，105，支持 DSC 控制。

9、F52983報警？

（1）使用帶編碼器的伺服電機，當前伺服驅動不支持無編碼器的操作；

（2）檢查伺服驅動和伺服電機之間的編碼器電纜連接，查看插頭是否松動。

10、A52902報警？原因：急停EMGS端子輸入關閉時，啟動伺服，發生報警。松開急停，再開啟伺服。

11、A30016報警？

原因：L1、L2、L3電源供電斷開。

打開供電電源；檢查電源連接線路。

以上問題只是遇到過的一部分問題與大家分享,當然，其他問題也可以參考西門子用戶手冊V90故障報警列表查找相關解決辦法。

PLC及模塊：S7-200、S7-300、S7-400、S7-1200、S7-1500、ET-200系列

變頻器：MM420、MM430、MM440、6SE70、6RA70、V20、V60、V90系列

觸摸屏：OP27、OP37、OP270、OP370、TD200、TD400C、K-TP、OP177、TP177、MP277、MP377等系列

數控：6SN、1FT、6FC、6FX、1FK等系列V90快速選型指導

V90快速選型指導

一、概述

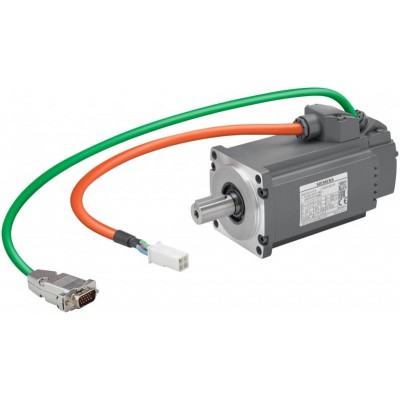

SINAMICS V90是西門子推出的一款小型、高效便捷的伺服系統。它作為SINAMICS驅動系列家族的新成員，與SIMOTICS S-1FL6伺服電機完美結合，組成最完善的伺服驅動系統，實現位置控制、速度控制和扭矩控制。通過優化的設計，SINAMICS V90確保了卓越的伺服控制性能，經濟實用、穩定可靠，能用于貼標機、包裝機、壓邊機等等伺服控制系統。
伺服控制器提供兩種進線電壓，分別為：

1. 伺服控制器進線電壓為380V～480V -15%～10%，功率范圍從0.4～7Kw，與高慣量的1FL6電機相匹配。高慣量電機可實現更加平穩的負載調節，并在扭矩和速度方面達到最完善的控制精度。高慣量1FL6電機有11個功率段，3種軸高，功率從0.4kW～7kW，額定轉矩范圍從1.27～33.4Nm。

2. 伺服控制器進線電壓為1/3 AC 200V～240V，功率范圍從0.1kW～2kW，與低慣量的1FL6電機相匹配。低慣量電機可在速度和加速方面實現極高的動態性能。低慣量1FL6電機有8個功率段，4種軸高，功率從0.05kW～2kW。

本文介紹了如何通過V90樣本或V90手機選型助手實現V90的快速選型。

二、通過V90樣本快速選型

V90樣本下載鏈接如下：

https://www.ad.siemens.com.cn/download/docMessage.aspx?Id=8602

使用V90樣本進行快速選型時，步驟如下：

2.1選擇電機SIMOTICS-1FL6
（1）根據控制性能選擇電機。低慣量電機可在速度和加速方面實現極高的動態性能。高慣量電機可實現更加平穩的負載調節，并在扭矩和速度方面達到最完善的控制精度。
（2）根據需要的扭矩和速度，確定電機的額定功率。
（3）選擇編碼器分辨率
（4）選擇電機抱閘
（5）確定電機軸類型
SIMOTICS S-1FL6技術數據可參考樣本17-20頁內容。
2.2選擇驅動器SINAMICS V90
根據電機型號選擇匹配的驅動器。電機與驅動器對應關系如圖2-1所示。SIMOTICS V90技術數據可參考樣本14-16頁內容。

注意：必須嚴格按照圖2-1中的對應關系選擇驅動器。如果驅動器和電機不匹配將無法使用。

圖2-1 V90驅動器與電纜對應關系

2.3選擇MOTION-CONNECT電纜
（1）根據長度及電機和驅動器型號選擇動力電纜（橙色）。
（2）根據長度和編碼器類型選擇編碼器電纜（綠色）。
（3）如選擇電機抱閘，則根據長度選擇抱閘電纜（黑色）。
（4）選擇連接驅動器和PLC的設定值電纜（灰色）
MOTION-CONNECT電纜與驅動器及電機對應關系如圖2-1所示。
2.4選擇附件

根據需要選擇進線濾波器、熔斷器等組件。技術數據可參考樣本22頁內容。

三、使用V90選型助手快速選型

如果想用手機進行V90的快速選型，可通過掃描圖3-1的二維碼：

圖3-1 V90手機選型助手二維碼

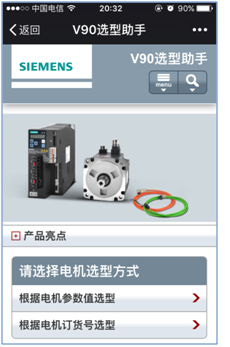

圖3-2 V90手機選型助手界面

進入到如圖3-2所示V90選型助手的主界面后，選型步驟如下：
3.1選擇電機
可以根據電機的參數值選擇電機，如圖3-3所示。參數選擇完成后點擊“選擇”按鈕進入圖3-5電機選擇結果界面。

圖3-3根據電機參數選擇電機
也可以直接選擇所需電機的訂貨號，訂貨號所代表的電機信息會在頁面中顯示。如圖3-4所示。確定電機訂貨號后點擊“選擇”按鈕進入圖3-5界面。

圖3-4選擇電機訂貨號電機

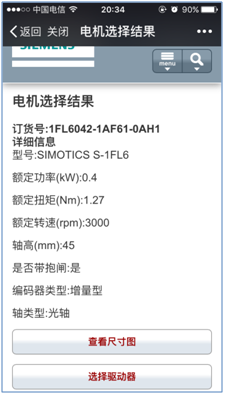

圖3-5電機選擇結果
在圖3-5界面中可以查看所選電機的詳細信息。點擊“查看尺寸圖”可以查看電機的尺寸信息，如圖3-6所示。

圖3-6電機尺寸圖
3.2選擇驅動器

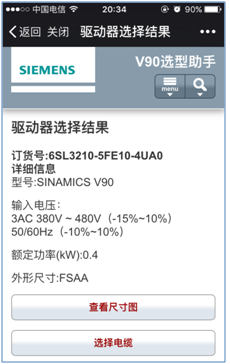

在圖3-5電機選擇結果界面中點擊“選擇驅動器”按鈕進入到驅動器選擇結果界面查看所選電機對應V90驅動器的信息，如圖3-7所示。點擊“查看尺寸圖”可以查看V90驅動器的尺寸信息。

圖3-7驅動器選擇結果
3.3選擇電纜

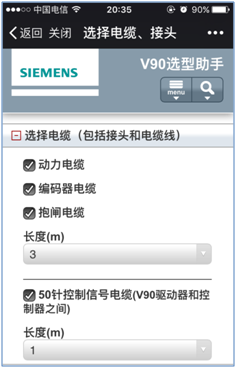

在圖3-7中點擊“選擇電纜”，進入到選擇電纜、接頭界面。SNAMICS V90伺服驅動器與西門子伺服電機1FL6之間需要配置的電纜有三個，分別是動力電纜、編碼器信號電纜和抱閘電纜（對于帶抱閘電機）。V90與上級控制器之間需要配置控制信號電纜。在“選擇電纜”目錄下可以選擇所需的電纜及長度。如圖3-8所示。

圖3-8選擇電纜

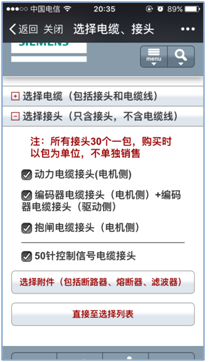

也可以只購買電纜接頭自己制作相應電纜。在圖3-9界面中“選擇接頭”目錄下選擇接頭。

圖3-9選擇接頭
3.4選擇附件

在圖3-9界面中點擊“選擇附件”按鈕進入到附件選擇界面，可以根據實際需要選擇附件。如圖3-10所示。

圖3-10選擇附件

電纜及附件選擇完畢后，點擊“查看選擇列表”可以查看所選設備清單。如圖3-11所示。點擊“重新選擇”進行回到起始界面重新選型，點擊“發送到郵箱”可以將選型結果發送到指定郵箱。

圖3-11選擇列表

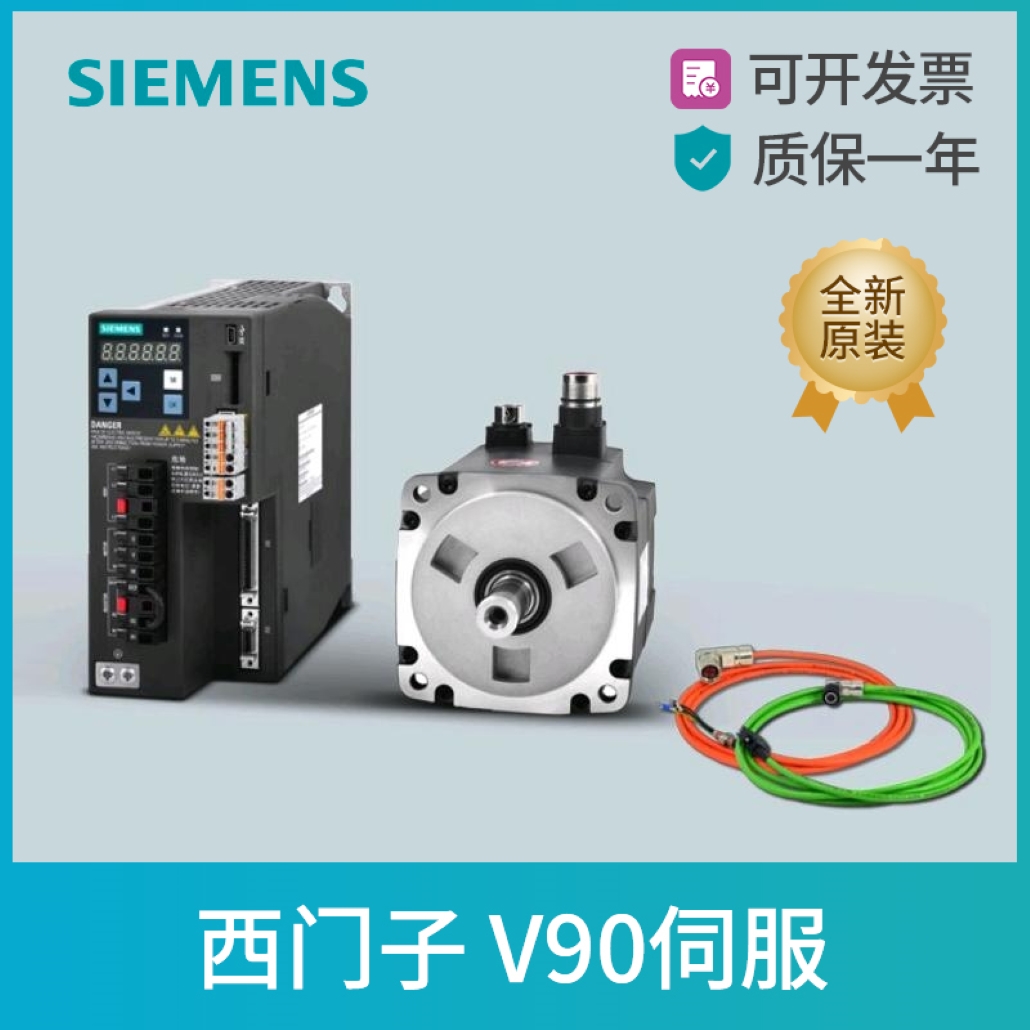

V90伺服驅動系統

西門子V90伺服電機設計用于運動控制以滿足一般的伺服應用，充分考慮了機床制造商和系統集成商所面臨的成本和市場挑戰。V90支持即插即用式調試，伺服性能充分優化，與SIMATIC PLC快速集成，具有值得信賴的可靠性。與全新的SIMOTICS S-1FL6伺服電機配套使用，形成最完善的伺服系統。

現就我們自己調試遇到的一些問題和其他總結一并匯總如下：

1、V90伺服驅動器是否要接24V DC電源？

V90伺服驅動器的24V端子必須連接外部24V電源，以提供控制板及抱閘電源，否則V90不能工作。

2、V90伺服驅動器24V端子是否需要安全回路輔助？

V90伺服驅動器24V供電不要安全回路輔助，可以主電源供電運用接觸器的控制回路關聯安全回路輔助。

3、V90在運行中突然自動重啟動？

(1)確認一下只是本臺V90在運行時自己會突然自動重啟，還是有其他的也會出現同樣的問題？如果只是這一臺可以考慮更換此臺驅動器

(2)檢查給V90供電的24V供電電源的容量是否足夠？

(3)單獨找一個24V電源為總自動重啟的V90供電看一下是否還會發生重起？如是更換驅動器。

4、點到點位移控制V90是否需要安裝行程限位開關？

有條件必須安裝行程限位開關，否則在調試及運行過程中避免不了磕磕碰碰，當然軟限位也必須要依據實際情況而設定。

5、設備運行時偶發報F31100和F7453等編碼器相關故障？

(1)在驅動器上安裝屏蔽板；

(2)將動力電纜及編碼器電纜的屏蔽層按規范連接至驅動器的屏蔽板上；

(3)采用獨立的24V電源為現場中的幾臺V90驅動器供電，與電磁閥供電電源分開。

6、Smart PLC通過發送脈沖控制V90 PTI定位，發現重復定位時實際行走位置不準確？

(1)檢查機械連接是否松動；（聯軸器、滾珠絲桿、電機固定法蘭座等）

(2)將編碼器電纜更換為西門子原裝電纜，長度小于20米，連接屏蔽層；

(3)檢查現場是否有電磁閥負載，將電磁閥V90的控制電源分開；

(4)用示波器監視V90 PTI輸入的脈沖波形是否正常。

7、V90電機抱閘接線注意事項？

（1）200V系列V90驅動器內部沒有集成抱閘繼電器，需要訂購第三方的繼電器用作抱閘繼電器；

（2）400V系列V90驅動器內部集成抱閘繼電器，西門子抱閘電纜可直接連接驅動側端子B+、B-。

8、V90PN限制信息？

（1）V90 PN版本的是獨立于當前的SINAMCIS V90脈沖串的控制器，它不支持PTI，脈沖加方向，模擬量，USS/Modbus RTU通信控制方式。

（2）V90 PN只支持PROFINET通信，支持西門子標準報文1，2，3，5，102，105，支持DSC控制。

9、F52983報警？

（1）使用帶編碼器的伺服電機，當前伺服驅動不支持無編碼器的操作；

（2）檢查伺服驅動和伺服電機之間的編碼器電纜連接，查看插頭是否松動。

10、A52902報警？原因：急停EMGS端子輸入關閉時，啟動伺服，發生報警。松開急停，再開啟伺服。

11、A30016報警？

原因：L1、L2、L3電源供電斷開。

打開供電電源；檢查電源連接線路。

以上問題只是遇到過的一部分問題與大家分享,當然，其他問題也可以參考西門子用戶手冊V90故障報警列表查找相關解決辦法。
