供應全新原裝西門子6ES7315-2EH14-0AB0中央處理器CPU 315-2PN/DP

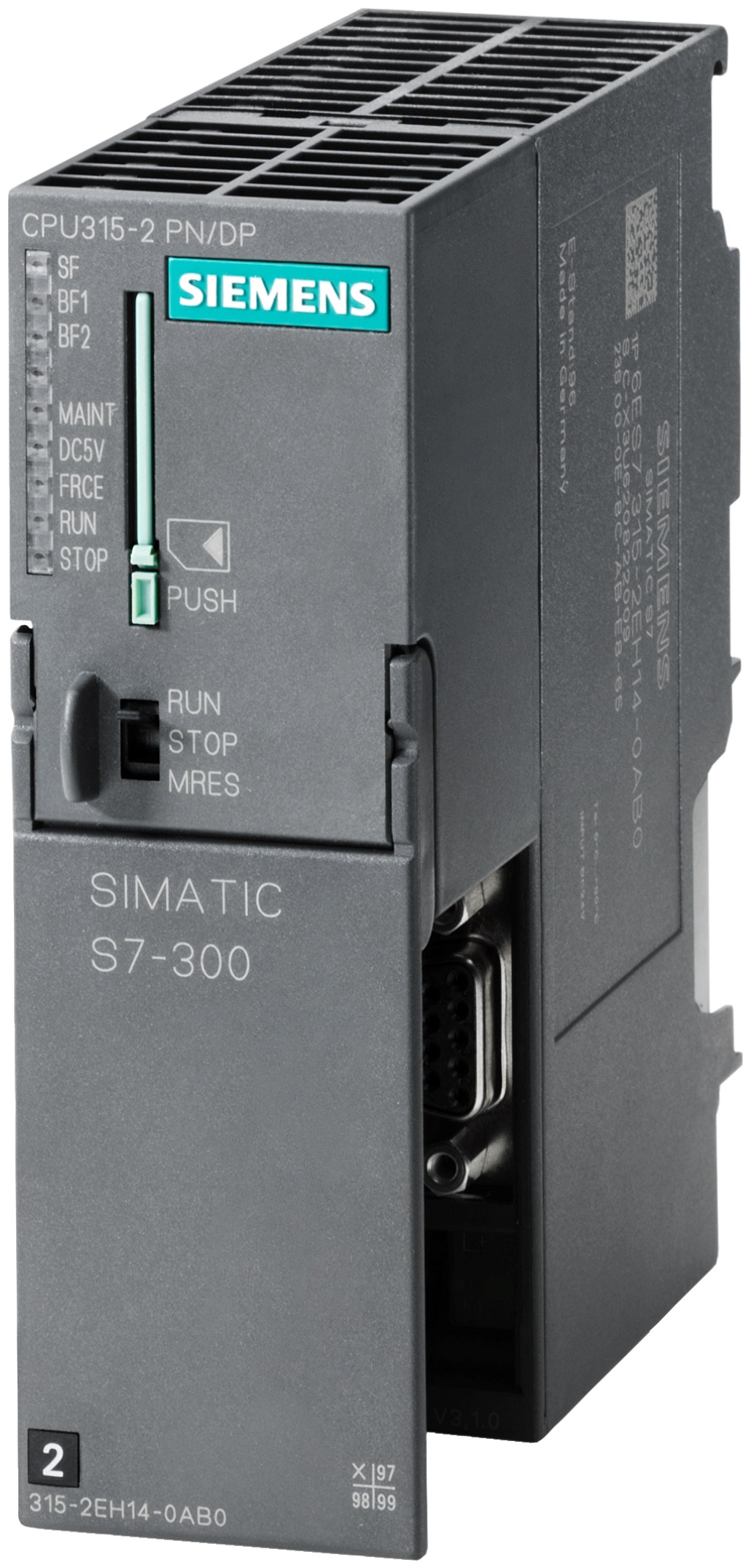

型號：6ES7315-2EH14-0AB0

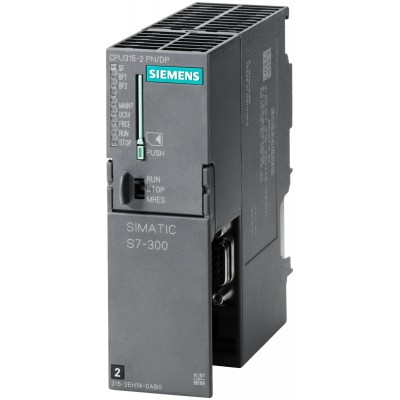

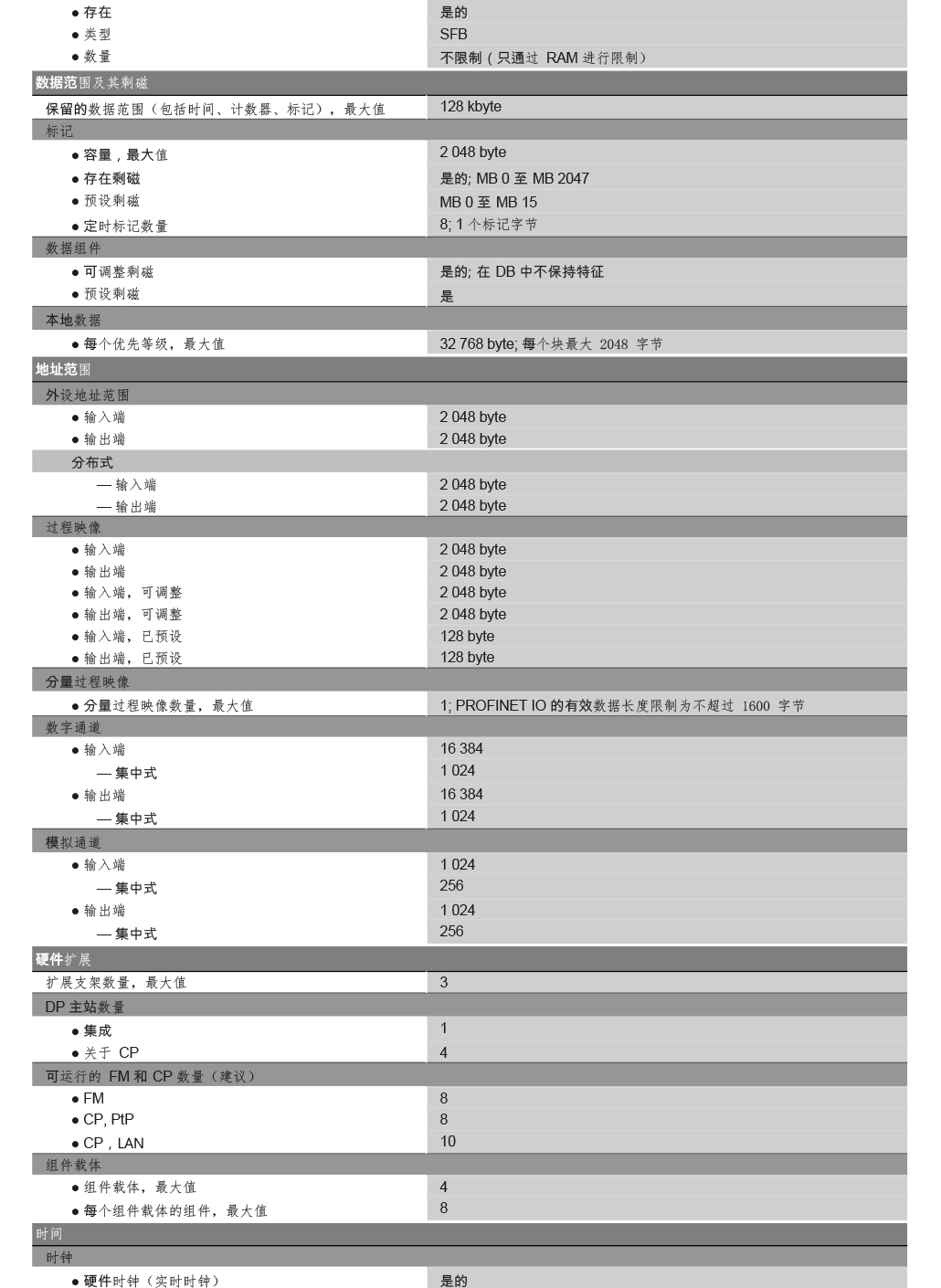

SIMATIC S7-300 CPU 315-2 PN/DP， 中央處理器，帶 384 KB 工作存儲器， 1 個 MPI/DP 12MBit/s 接口， 2 個 以太網 PROFINET 接口， 帶雙端口交換機， 需要微型存儲卡

Siemens 可編程邏輯控制器， PN/DP ， 24V 直流 - SIMATIC S7-300 系列 - 6ES7315-2EH14-0AB0

使用 Siemens 的這款可編程邏輯控制器 (PLC) ，確保您的自動化技術應用高效運行。其集成的中央處理單元具有 384 KB (千字節) 工作內存，可實現快速高效的處理。這為簡單的軟件實施技術任務 (如輕松的運動控制和基本工程任務) 提供了理想的平臺。靈活的擴展 Ability 允許為該裝置配置多達 32 個模塊。這款高效可靠的控制器是創新解決方案的可靠基礎，也是實現完全集成自動化的重要工具。

1.密碼保護以防止未經授權訪問程序
2.用于存儲最近 500 個錯誤和中斷事件的診斷緩沖器，用于診斷目的
3.包括 LED (發光二極管) ，可指示硬件和編程錯誤以及操作狀態
4.二進制和浮點運算的高處理能力
5.包括以太網和 PROFINET 接口，提供多功能性

此 PLC 是否會在斷電時存儲數據？

此 PLC 上的 CPU (中央處理單元) 可在發生電源故障時自動保存多達 128KB 的數據。電源恢復后，您的數據將再次可用并保持不變。

西門子S7-300硬件介紹

一、S7－300主要支持的硬件有：

（1）電源（PS）

電源模塊提供了機架和CPU內部的供電電源，置于1號機架的位置。

（2）中央處理器（CPU）

CPU存儲并處理用戶程序，為模塊分配參數，通過嵌入的MPI總線處理編程設備和PC、模塊、其它站點之間的通訊，并可以為進行DP主站或從站操作裝配一個集成的DP接口。置于2號機架。

（3）接口模塊（IM）

接口模塊將各個機架連接在一起。不同型號的接口模塊可支持機架擴展或PROFIBUS DP連接。置于3號機架，沒有接口模塊時，機架位置為空。

（4）信號模塊（SM）

通常稱為I/O（輸入/輸出）模塊。測量輸入信號并控制輸出設備。信號模塊可用于數字信號和模擬信號，還可用于進行連接，如傳感器和啟動器的連接。

（5）功能模塊（FM）

用于進行復雜的、重要的但獨立于CPU的過程，如：計算、位置控制和閉環控制。

（6）通訊處理器（CP）

模塊化的通訊處理器通過連接各個SIMATIC站點，如：工業以太網，PROFIBUS或串行的點對點連接等。

后三個模塊在機架上可以任意放置，系統可以自動分配模塊的地址。

需要說明的是，每個機架最多只能安裝8個信號模塊、功能模塊或通訊模塊。如果系統任務超過了8個，則可以擴展機架（每個帶CPU的中央機架可以擴展3個機架）。

各個模塊的性能具體如下：

（1）電源模塊（PS）

電源模塊用于將SIMATIC S7-300 連接到120/230V AC電源。

（2）接口模塊

接口模塊用于多機架配置時連接主機架(CR)和擴展機架 (ER)。S7-300通過分布式的主機架(CR)和3個擴展機架(ER)，可以操作多達32個模塊。運行時無需風扇。

（3）CPU模塊

各種CPU 有各種不同的性能，例如，有的CPU 上集成有輸入/輸出點，有的CPU上集成有PROFI- BUS-DP通訊接口等。

以上只是列出了部分指標，設計時還要參看相應的手冊。

（4）信號模塊

信號模塊用于數字量和模擬量輸入/輸出，又分DI/DO（數字量輸入/輸出）和AI/AO（模擬量輸入/輸出）模塊。

①數字量輸入模塊：

②數字量輸出模塊：

③數字輸入/輸出模塊：

④繼電器輸出模塊：

⑤模擬量輸入模塊

⑥模擬量輸出模塊：

⑦模擬量輸入/輸出模塊：

（5）功能模塊

西門子S7－300功能模塊模塊適用于各種場合，功能塊的所有參數都在STEP7中分配，操作方便，而且不必編程。包括：計數器模塊（FM350），定位模塊（FM351），凸輪控制模塊（FM352），閉環控制模塊（FM355）等許多用于特定場合的模塊。

（6）通訊模塊（CP）

S7－300通訊模塊是用于連接網絡和點對點通訊用的專用模塊，比如：用于S7－300和SIMATIC C7通過PROFIBUS通訊的模塊CP343－5，用于S7－300和工業以網通訊的模塊CP343－1及CP343－1 IT等。

二、S7－300CPU前面板說明

S7－300CPU前面板如上圖所示。需要說明的是，S7－300系列有20種不同的CPU，每種CPU的前面板是不同的，但也是大同小異。現以CPU318－2為例，分別說明如下：

1、負載電源模塊

負載電源模塊用于將AC 220V電源轉化為DC 24V，供CPU和I/O模塊及其它模塊使用。

2、后備電池

后備電池的作用是在PLC斷電時，用來保證CPU實時時鐘的正常運行，并可以保存用戶的程序和數據（在RAM中）。有的低端的CPU因為沒有實時時鐘，沒有后備電池。

3、DC 24V接線端子

CPU輸出一個DC 24V，L＋和M分別是DC 24V的正極和負極。可用作CPU開關信號輸入或外部元器件的電源。

4、模式選擇開關

模式選擇開關用來選擇CPU的運行方式。有的該開關是一種鑰匙開關，改變運行方式需要插入鑰匙，用來防止未經授權的人改變CPU的運行方式。

模式選擇開關各位置的含義如下：

（1）RUN－P（運行－編程）位置：CPU不僅執行程序，還可以在線讀出和修改程序及改變運行方式；

（2）RUN（運行）位置：CPU執行程序，可以讀出程序，但不能修改程序；

（3）STOP（停機）位置：CPU不執行程序，可以讀出和修改程序；

（4）MERS（清除存儲器）位置：可以復位存儲器，使CPU回到初始狀態。此位置不能保持，當松開后，又會回到STOP的位置。

5、狀態和故障指示燈

（1）SF（系統故障指示，紅色）：CPU硬件故障或軟件出錯時常亮；

（2）BATF（電池故障，紅色）：電池電壓低或無電池時常亮；

（3）DC 5V（＋5V電源指示，綠色）：CPU和S7－300總線＋5V電源正常時常亮；

（4）FRCE（強制指示，黃色）：至少有一個I/O被強制時常亮；

（5）RUN（運行指示，綠色）：CPU處于RUN運行方式時常亮，重啟動時以2Hz的頻率閃亮，HOLD狀態時以0.5Hz的頻率閃亮；

（6）STOP（停機指示，黃色）：CPU處于STOP、HOLD狀態時常亮；請求存儲器復位時以0.5Hz的頻率閃爍；正在復位時以2Hz的頻率閃爍；

（7）BUSF（總線故障指示，紅色）：Profibud－DP接口硬件或軟件故障時常亮。

6、存儲器卡

存儲器卡用于在斷電時保存用戶程序和一些數據，可以擴展CPU的存儲容量。

7、MPI接口

MPI接口用于CPU與其它PLC、PG/PC（編程器/個人計算機）、OP（操作員接口）通過MPI網絡的通信。

8、前連接器

前連接器用于將傳感器和執行元件連接到信號模塊，前面有蓋板（9）保護。

三、SIMATIC S7-300具有多種不同的通訊接口：

.多種通訊處理器用來連接AS-i接口、PROFIBUS 和工業以太網總線系統。

.通訊處理器用來連接點到點的通訊系統。

.多點接口(MPI) 集成在CPU中，用于同時連接編程器、PC機、人機界面系統及其他SIMATIC S7/M7/C7等自動化控制系統。

用戶可以方便的使用Step7軟件進行通訊組態。

CPU 支持下列通訊類型：

.過程通訊

通過總線(AS-i或PROFIBUS)對I/O模塊周期尋址(過程映象交換) 。

.數據通訊

在自動控制系統之間或人機界面(HMI)和幾個自動控制系統之間，數據通訊會周期地進行或被用戶程序或功能塊調用。

通過PROFIBUS的過程通訊

S7-300通過通訊處理器，或通過集成在CPU上的 PROFIBUS-DP接口連接到PROFIBUS-DP網絡上。

帶有PROFIBUS-DP主站/從站接口的CPU可以使用戶能夠方便高效地進行組態。

而且，用戶通過PROFIBUS-DP分布式I/O就像處理集中的I/O一樣，具有相同的組態、地址和編程。

下列設備可以作為通訊的主站：

.SIMATIC S7-300(通過帶PROFIBUS-DP 接口CPU或通過 PROFIBUS-DP)

西門子(SIEMENS)公司生產的可編程序控制器，在我國的應用也相當廣泛，在冶金、化工、印刷生產線等領域都有應用。西門子(SIEMENS)公司的PLC產品包括LOGO、S7-200、S7-1200、S7-300、S7-400以及博途系列等等。西門子S7系列PLC體積小、速度快、標準化，具有網絡通信能力，功能更強，可靠性高。S7系列PLC產品可分為微型PLC(如S7-200)，小規模性能要求的PLC(如S7-300)和中、高性能要求的PLC(如S7-400)等，以及博途系列，S1200/S1500，都是很好的產品。

1．西門子PLC可靠性高，抗干擾能力強，西門子plc高可靠性是電氣控制設備的關鍵性能。西門子PLC由于采用現代大規模集成電路技術，采用嚴格的生產工藝制造，內部電路采取了的抗干擾技術，具有很高的可靠性。從西門子PLC的機外電路來說，使用西門子PLC構成控制系統，和同等規模的繼電接觸器系統相比，電氣接線及開關接點已減少到數百甚至數千分，故障也就大大降低。此外，西門子PLC帶有硬件故障自我檢測功能，出現故障時可及時發出警報信息。

3．西門子PLC易學易用，深受工程技術人員喜歡。西門子PLC作為通用工業控制計算機，是面向工礦企業的工控設備。它接口容易，編程語言易于為工程技術人員接受。梯形圖語言的圖形符號與表達方式和繼電器電路圖相當接近，只用西門子PLC的少量開關量邏輯控制指令就可以方便地實現繼電器電路的功能。為不熟悉電子電路、不懂計算機原理和匯編語言的人使用計算機從事工業控制打開了方便之門。

5．西門子PLC體積小，重量輕，能耗低，由于體積小很容易裝入機械內部，是實現機電一體化的理想控制設備。

一、概述

二、西門子PLC全系列產品

1. 應用領域復雜程度

2. 擴展性，運算速度，通訊能力

三、小結

西門子PLC的幾種通信方式：

二、RS485串口通訊方設備大部分支持，西門子S7 PLC可以通過選擇自由口通信模式控制串口通信。簡單的情況是只用發送指令（XMT）向打印機或者變頻器等方設備發送信息。不管任何情況，都必須通過S7 PLC編寫程序?qū)崿F(xiàn)。當選擇了自由口模式，用戶可以通過發送指令（XMT）、接收指令（RCV）、發送中斷、接收中斷來控制通信口的操作。
