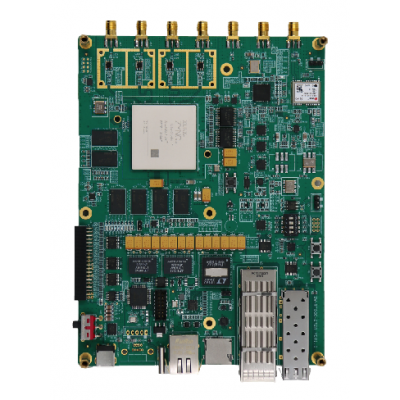

￥1.00/件 RFSOC無線通信開發平臺-8T8R ZXB-RFSOC-2T2R數模混he信號處理卡，采用Xilinx ZYNQ UltraScale+RFSoCZU27DR，
可以訪問大型FPGA 門密度，2 路ADC / DAC 端口，可擴展I / O 端口和DDR4 內存，適用于
各種不同的可編程應用，帶有ZU27DR FPGA 的ZXB-RFSOC-2T2R 由2 路12 位，采樣率
4.0GSPS ADC 和2 路14 位，采樣率6.554 GSPS DAC 端口提供支持。
? RF發送和RF接收端口通過高性能SMA側插RF 連接器對外連接，以ZYNQ
UltraScale+ RFSOC作為**處理系統，具有豐富的外設接口用于匹配信號處理的外
圍控制信號傳輸；
? 板載40Gbps QSFP 連接器提供光口，10Gbps SFP光口，可與模擬和數字轉換并行地
有效處理高速數據；
? PS和PL分別配有內存4GBDDR4和２GBDDR４內存；支持Micro SD card (support
UHS) 、10/100/1000 Ethernet ；
? USB JTAG/UART 支持板卡JTAG 加載模式共用UART 輸出、１路RS232接口、１個
GPS模塊、GPIO擴展接口，用于功能的擴展。
性能指標：
FPGA芯片
? Zynq UltraScale+ XCZU27DR-2FFVE1156I
RF接口
? X2ADC (12-bit 、4.096GSPS) ports
? X2DAC (14-bit、6.554GSPS) ports
接口速率
? 40G(1個)
內存
? PS 4xDDR4(4GB,64bit,2666MT/s)
? PL 2xDDR4(4GB,64bit,2666MT/s)
板卡供電
? 常用的2.5mm圓頭電源插座（DC+12V）
尺寸
? 180mm*135mm
環境溫度要求 ? 工作時-40℃
KIT INCLUDES
--RFSOM模塊
--參考工程：ADC/DAC回環、PL接 口測試工程、OS鏡像
-- RF Analyzer（
JTAG版本用于ADC/DAC基本指標測試
PS端口
? 2xQSPI flash(512MB,8bit)固化配置文件
? 1x 10/100/1000 Ethernet RGMII (RJ45) 網口
? 1x USB_JTA2xG/UART 調試接口
? 1x JTAG 調試接口
? 1x Mircro SD Card
PL端接口
? 2路 ADC (12-bit、4.096GSPS)端口
? 2 路 DAC (14-bit、6.554GSPS)端口
? 1X QSFP+ 40G 光口
? 1XSFP+ 10G 光口
? 1路I2C接口的EEPROM
? 1路GPIO接口（接口形式：側插SMA連接器）
? GPS接口（接口形式：側插SMA連接器）
? 1路SPI接口和1路GPIO（接口形式：J30J連接器）
? 36XGPIOs（接口形式：2.0mm間距彎插排座）
? 1XRS232接口（接口形式：2.0mm間距彎插排座）
? 8XLEDs
