￥1.00/件 RFSOC無線通信開發平臺-8T8R 產品特點：

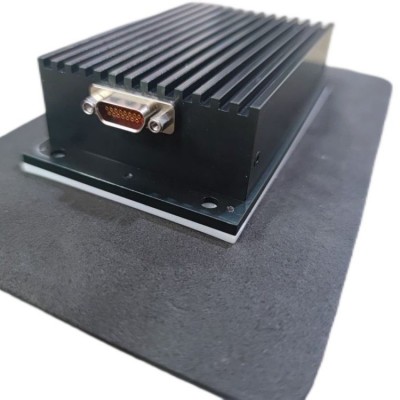

Ka 波段高集成度微型雷達高度計是順應毫米波雷達科技
發展而設計誕生的，具備著相對傳統雷達高度計的
體積小，重量輕，功耗低，響應速度快；
采用自研的射頻前duan收發芯片，測量精度達0.02m（3米之內）；
該設備體型小巧（尺寸58×88mm），重量輕；
，靈敏度高；
可滿足，直升機或小型飛ting等多領域應用需求。
與其他毫米波雷達高度計對比
相對常見采用24GHz頻段的毫米波雷達高度計，本產品采用35GHz 頻段，可利用帶寬高，帶寬可達2GHz，雷達分辨力高，測量精度高；
通過發射波形和算法處理的優化，響應時間短， ；響應時間**10ms
采用了精細化的信號處理算法和數據濾波算法，數據準確性較高；
通過算法的優化調整，提高了雷達高度計的量程，探測距離遠；
雷達**芯片為國產*，不同于其他公司采用英飛凌等跨國公司產品；
可以根據客戶的實際需求進行定制化開發。
應用原理：
毫米波雷達相對于傳統雷達通過模擬電路得到高度信息值，而是通過FPAG對接收 到的差頻信號進行高速數據處理，利用FPGA自帶的軟核進行算法優化處理，從而做到 快速響應，測量精度高，能夠在海陸交界處平穩過度。
技術參數：
產品參數 | 條件 | 小值 | 典型值 | 值 | 單位 |
系統特性 | |||||
發射頻率 | 34 | 36 | GHz | ||
發射功率（ERIP） | 20 | dBm | |||
功耗 | @7V DC 25℃ | 10 | W | ||
調制方式 | FMCW | ||||
測高特性 | |||||
測高范圍 | 0.1 | 1500/600 | m | ||
測 | <=3米 | ±0.02 | m | ||
>3米 | ±0.1 | m | |||
抗俯仰及滾轉特性 | |||||
抗俯仰/滾轉角度 | ±25 | deg | |||
天線特性 | |||||
波束寬度 | 方位面（-3db） | 50 | deg | ||
俯仰面 (-3db) | 50 | deg | |||
其它特性 | |||||
供電方式 | 7V DC | 32V DC | |||
TypeC | |||||
工作溫度 | -40 | 85 | ℃ | ||
重量（含殼體） | 210 | g | |||
尺寸 | 58×88 | mm | |||
應用場景：
無線電高度計適用于低空飛行和起飛升降過程，探測真實高度，在飛機進近和著陸階 段使用。可滿足， 直升機或小型飛ting等多領域應用需求。
