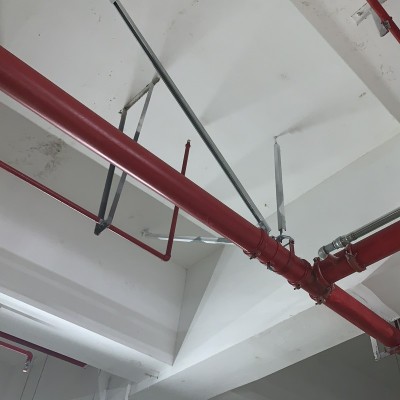

天門門型多管抗震支吊架規格 DN150單管抗震支吊架圖片

天門建筑機電抗震支架-天門單管側向抗震支架-天門門型多管抗震支吊架規格  1、C型槽鋼為冷壓成型槽鋼，截面尺寸為:41mm* 21mm.41mm*41mm,41mm*52mm,41mm*72mm長度為3000mm 6000mm的標準型材，鋼材材質為Q235B及以上,且滿足(碳素結構鋼) GB/T700-2006規定，壁厚不小于2.00mm,槽鋼背面有條形安裝孔和輔助標距,以便于施工時現場的安裝及其加工,方便以后管道安裝,維護和擴展使用;

（天門機電管線抗震支架-天門單管側縱向抗震支架-天門管道抗震支架）

天門機電管線抗震支架-天門DN150單管抗震支吊架圖片-天門抗震支架廠家協力得提醒您，在抗震支吊架的安裝時有以下幾點要求需要注意：

1、組成抗震支架的所有構件應采用成品構件，并提供質量證明文件，型號和規格應符合設計要求。

2、C型槽鋼切割時應開口向下，避免切割時變形，切口毛刺需打磨平滑并做防護處理。

3、固定于混凝土結構的抗震支架，應采用具有機械鎖鍵效應的后擴底錨栓，在安裝過程中應鉆孔深度到位，安裝扭矩符合要求。

4、固定于鋼結構上的抗震支架，應采用專門的夾具進行連接，嚴禁鉆孔和焊接。

天門建筑機電抗震支架安裝-天門管道抗震支架安裝施工

5、連接螺母與全螺紋吊桿和錨栓連接時，螺紋端頭先按選入深度劃線，旋入深度均應達到45%的螺母長度，安裝后的全螺紋吊桿垂直偏差不應大于4°。

6、抗震支吊架的斜撐安裝，垂直角度宜為45°，且不得小于30°。

7、抗震支吊架的斜撐與吊架的距離不得大于0.1m。

8、抗震支吊架斜撐安裝不應偏離其中心線2.5°。

9、管夾與管道連接處應設置防震絕緣墊，防止連接處產生電化學腐蝕，管夾與管道的連接應穩固。

（天門建筑機電管線抗震支架-天門機電管線抗震支架）
