風壓變送器專為除塵器、過濾器、送風管道等差壓測量而研發的一款微差壓變送器

本產品是一種長壽命的工業級變送器,變送器的核心器件采用高性能進口壓力傳感器,經過準確的結構設計、合理的溫度補償,然后以線性擴大電路、V/I轉換全密封焊接工藝制造出標準的(4~20)mA電流信號或標準電壓信號。產品有常規和防爆兩款，,外形精巧、美觀、耐用,方便安裝。

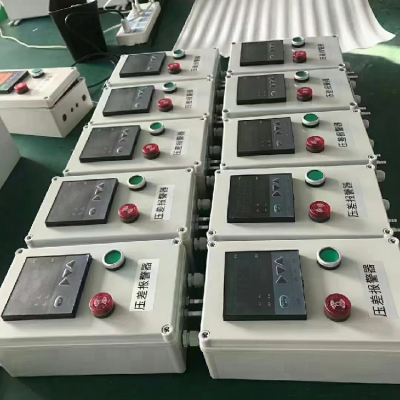

本設備由兩部分組成：

1）按鍵顯示屏

2）壓力傳感器

該產品采用美國進口壓差芯體，雙行4位數字顯示，分別顯示實測壓差值和控制輸出差壓值（用戶可自由設定）；帶電源指示燈（電源開關按鈕），聲光報警器。

南寧旋風除塵器風壓差變送器技術規格：

·測量介質：干燥，潔凈無腐蝕性氣體;

·壓力形式：正壓，負壓，壓差;

·采用美國進口差壓芯體，精度高穩定性好，具有零點，滿量程補償，溫度補償;

·量程：0-±5KPA;

·精度：±0.25% FS (高精度型);

·長期穩定性能： 0.1%FS/年;

·輸入電壓： 220VAC (16~36VDC需定制);

·輸出信號： 1路開關量 (標配1路聲光報警器+1路電源指示燈/開關);

·LED雙行4位數字顯示，可顯示測量值，峰值，報警設定值，報警值一鍵加減;

·手動按鍵壓差零點校準;

·ABS工業塑料外殼(另有防--) IP65防護等級;

·補償溫度：-20-85℃
·環境溫度：-10-70℃

產品特點:

外形精巧,安裝方便,采用阻燃殼體保護;

阻尼濾波設計使它受動壓的影響小;

可同時用于差壓、壓力、負壓測量;零位、滿度均現場可調;

多種量程,輸出信號電氣連接和壓力接口均采用標準化設計。

系統應用：

本系統可用于板材加工、家具制造、鑄造工業、陶瓷工業、玻璃工業、耐火材料、水泥建材、砂輪制造、化工制品、機械加工等行業的環保除塵報警保護系統中，實現對除塵系統的穩定運行提供基礎的數據支撐，對除塵系統運行過程中出現的異常信息進行報警處理，提高了除塵設備的運行效率，保障了除塵系統的安全穩定運行，以達到環保除塵目的。

南寧旋風除塵器風壓差變送器使用說明：

壓差報警器采用進口高性能感壓芯片，配合先 進的電路處理和溫度補償技術，能精 準測量氣體壓差大小。具有靈敏度高、精度高、抗過載能力強、抗干擾能力強、長 期穩定可 靠等優點。

1.接線說明：

壓差報警器內有一個8P接線端子排，如右圖，1、2接220V交流電，6、7、8分別為繼電器的常閉、常開、公共端。

2.面板說明：

如圖，PV顯示測量值，SV顯示報警值，當測量值大于報警值時壓差報警器報警。壓差報警器有兩路報警輸出AL1和AL2。AL1報警時AL1指示燈亮，報警指示燈閃爍并發出蜂鳴聲，AL2報警時AL2指示燈亮，繼電器動作，繼電器接口為8P端子排上右邊(6、7、8)三個接線柱。

壓差報警器上電默認顯示SV1的報警值，SV1和SV2出廠默認值為1500，即壓差大于1500PA時報警器報警。按設置鍵切換顯示兩路報警值SV1和SV2， 按增加和減少鍵設置報警值。

3.安裝方法：

1.自攻螺釘安裝，打開面蓋，從4個角的安裝孔放入自攻螺釘，固定于墻面、安裝板上，再蓋回面蓋。

2.掛腳安裝，報警器配有4個安裝掛腳，可以在殼體底部安裝掛腳，然后掛腳用螺釘固定于墻面或安裝板上。

4.安裝注意事項：

1.接口尺寸：φ8寶塔頭，長口為高壓接口，短口為低壓接口，若接反PV值為負值。

2.測干凈氣體時可以任意安裝，測潮濕、臟氣體時接壓口必 須垂直于地面安裝，避免異物進入接壓口。

風壓變送器是江西世紀行安全設備有限公司歷經多年潛心研發生產的一款主要檢測過濾器兩側風壓力差值的檢測儀表，通過風壓傳感器可實現氣體正壓、負壓、差壓的實時數據監控測量，傳感器選用進口高精度、高穩定性芯片，采用鋁合金或不銹鋼外殼以及應力隔離技術組裝而成，經精密溫度補償、放大處理，轉換成4～20mA、0～5V、1～5V或0～10V標準信號，與二次儀表、PLC、變頻器及工業計算機或集散系統接口相連接。
