隨州風管抗震支架間距規范-隨州風管抗震支架安裝：

一、方案依據

1、《建筑機電工程抗震設計規范》GB50981-2014

2、《建筑抗震設計范》GB50011-2010

3、《建筑機電設備抗震支吊架通用技術條件》CJ/T476-2015

4、省、市現行的其它建筑節能相關的法律、法規。

二、方案范圍

1、防排煙風道、事故通風風道及相關設備。

2、矩形截面面積大于等于0.38平方和圓形直徑大于等于0.70米的風道。

三、方案要求

1、防排煙風道、事故通風風道抗震支撐 大設計間距9米，縱向抗震支撐 大設計間距18米。

2、管道兩端設置側向抗震支牌，抗震支撐間距超過 大設計間距時，應在中間增設抗震支撐。

3、水平管線在轉彎處0.6m范圍內須設置側向抗震支撐。

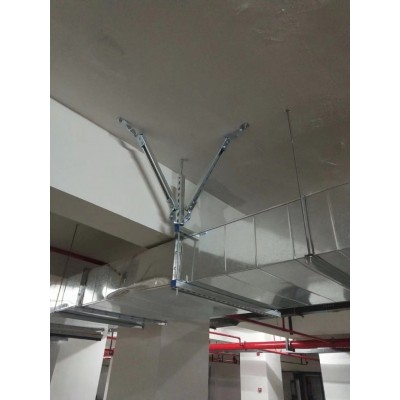

4、門型抗震斜撐必須至少由一個側向支撐或兩個縱向支撐組成。

5、實際間距需經計算進行調整。

6、節點分布需考慮管徑轉變。

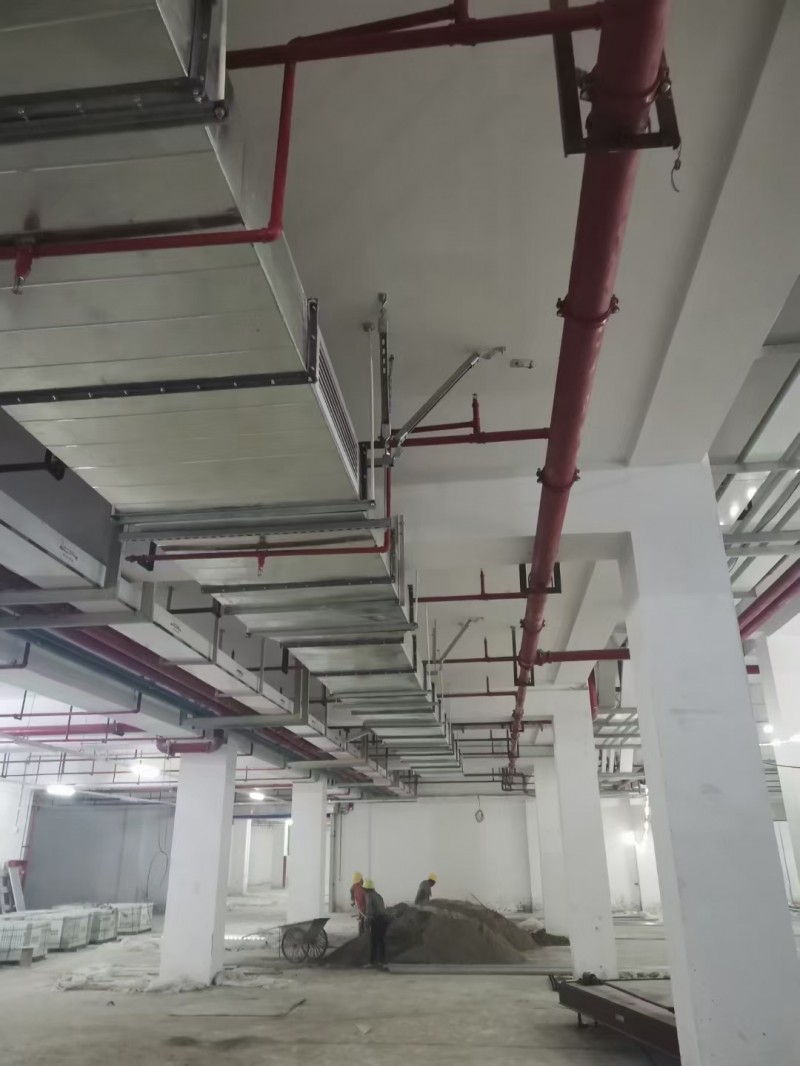

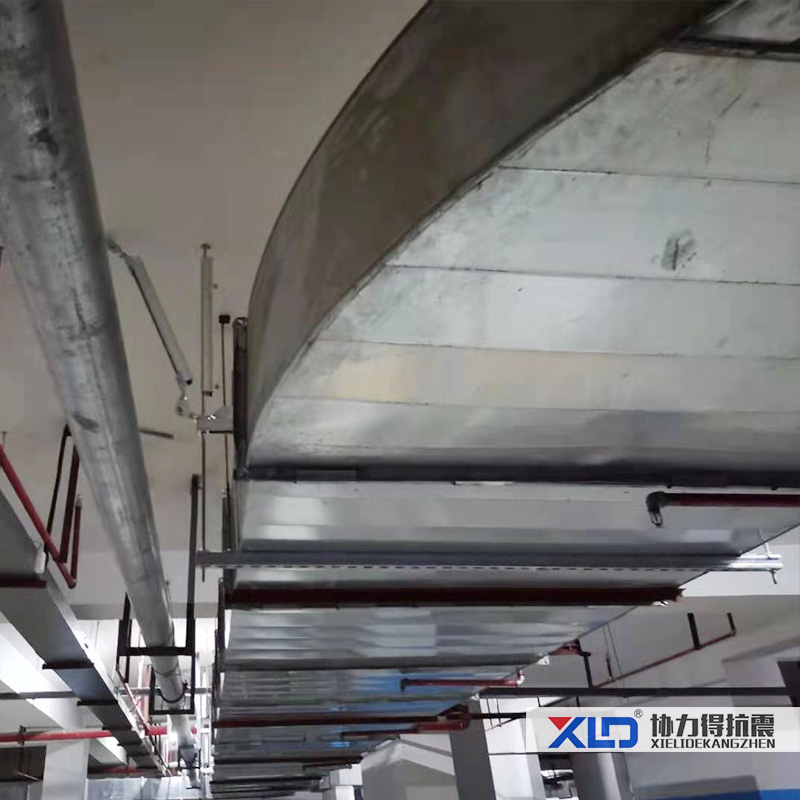

隨州機電管線抗震支架-隨州地鐵通風管道抗震支架廠家供應信息/抗震支架的設置原則：每條水平直管應在兩端設置橫向抗震支吊架。當兩個橫向抗震支吊架之間的距離超過設計距離時，應在中間增加橫向抗震支吊架。每段水平直管應至少配備一個縱向抗震支吊架。當兩個縱向抗震支吊架之間的距離超過設計間距時，應按要求的間距依次增加縱向抗震支吊架。

對于剛性連接的水平管，相鄰兩個加強點之間允許縱向偏移。水管和電線套管不應超過橫向支吊架間距的1/16，風管、電纜梯架、電纜槽和電纜槽不應超過其寬度的兩倍。水平管道應在彎頭0.6m范圍內設置橫向抗震支吊架。

隨州抗震支吊架-隨州機電管線抗震支架-水平管道通過垂直管道與地面設備連接時，管道與設備之間應采用柔性連接，水平管道至垂直管道600毫米范圍內應設置橫向支撐，垂直管道底部距地面150毫米以上時應設置抗震支撐。所有抗震支吊架必須與結構主體可靠連接，管道穿越建筑物沉降縫時應考慮沉降位移。水平管道兩端必須設置橫向和縱向地震支吊架，安裝柔性補償器和伸縮縫。橫向和縱向抗震支吊架斜撐安裝的垂直角度應為30-45度。當提供一個進入墻內的支架沿墻敷設管道，管卡能緊固管道周邊時，可作為橫向抗震支座。
