產品概述

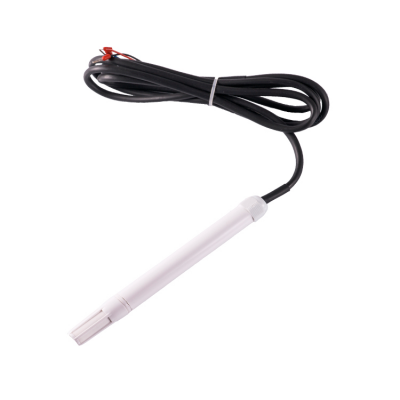

RY-WSY301溫濕壓三參數一體傳感器是用于測量空氣溫度+濕度+大氣壓力的專業測量傳感器。傳感器采用進口高度集成的溫濕度傳感器芯片及氣壓芯片，芯片采用全量程標定的數字輸出。溫濕度傳感器芯片采用專利的CMOSens技術，確保產品具有極高的可靠性與卓越的長期穩定性，包括一個電容性聚合體濕度敏感元件和一個用能隙材料制成的溫度敏感元件。廣泛應用于農業、林業、氣象等行業以及氣候室等場所。傳感器可選配RY-NT02型氣象輕型百葉箱用于室外監測。

工作原理：

該款空氣溫濕度傳感器采用了進口SHT11芯片和進口傳感模塊MS5540C，此模塊包括了一個感溫元件、濕度傳感元件以及一個壓電電阻壓力傳感元件和一個ADC接口IC，具有量程廣，防靜電能力強特點。它們通過環境參數的變化轉換為數字量MODBUS協議輸出。

產品參數：

測量范圍-40-85℃，0-100*RH，300-1100hPa

準確度≦±0.3℃(@25℃，典型）

≦±3%RH（@25℃，10%-80%RH，典型）

≦±0.3hPa（@25℃，950hPa-1050hPa）

響應時間< 15S

信號輸出RS485 ModbusRTU協議

供電電源DC9-24V

工作環境溫度-40℃～60℃、濕度：< 100*RH

儲存環境溫度-40℃～80℃

工作電流DC12V<20ma(485)

功耗 DC12V<0.24W

防護等級IP65

線纜長度3米

產品重量<120g

安裝與使用：

?安裝位置的選擇。此產品安裝于室內室外均可，并遠離大功率的電器設備，以防干擾。

?輸出電纜線的焊接。該款溫濕度傳感器帶一條四芯電纜，用戶可根據需要配以適當長度的電纜，電纜規格為0.2mm2四芯屏蔽電纜，接線顏色定義為：

數字量輸出顏色定義

紅色電源正極

黑色電源負極

黃色A

藍色B

?將此產品固定在安裝架上或室內墻上后測試數據采集是否正常，若不正常請檢查電纜插頭是否連接完好。

注意事項及日常養護：

開箱后請檢查本產品與您的訂貨要求是否一致，包裝、產品有無損壞，如發現有誤，請與本公司聯系。

請按本說明書中要求正確接線。

本產品使用時禁止熱拔插。

本產品屬精密測量?jī)x表，嚴禁隨意摔打、沖擊、強力夾持、拆卸或用尖銳的器具捅引壓孔或金屬膜片。

本產品導線不應和高壓電纜線一起鋪設。

使用清潔、干燥的軟布擦拭儀器外部。

請不要輸入電源超過該設備的最da接入電源，否則將造成該儀器的損壞。

備注選型：

RY-W301型溫度傳感器：

信號輸出：電流4-20mA（三線制）

          數字RS485/MODBUS通訊規約（四線制）

RY-WS301型溫濕度傳感器：

信號輸出：電流4-20mA（三線制）

          數字RS485/MODBUS通訊規約（四線制）

RY-WSY301型溫濕壓一體傳感器：

信號輸出：數字RS485/MODBUS通訊規約（四線制）

通訊協議

波特率：9600

數據位：8

停止位：1

校驗位：無

1 CRC說明：

以下所有說明中，MODBUS RTU 協議中的CRC16兩字節，按照MODBUS規定：低字節在前，高字節在后。

以下說明中，假定傳感器地址0xFF（傳感器缺省地址為FF）

2 返回錯誤碼規定：

傳感器對于錯誤指令的接收(包括CRC16效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出100ms后收不到返回?cái)?shù)據時認為發出指令失敗，可重新發送指令。

3 標準MODBUS 寄存器說明

    特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節16 位為一個單位（高字節在前，低字節在后），而非單字節8 位為一個單位。

用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果超出范圍，傳感器的輸出結果將無法預測，用戶應在上位機軟件設計中保證MODBUS 命令符合本手冊要求

4 輸入寄存器：用功能碼 03 讀

地址操作內容備注

0x0001只讀空氣溫度，加40放大100倍的16進制數，如0x1B00表示6912/100-40=29.12℃

0x0002只讀空氣濕度，放大100倍的16進制數，如0x1603表示5635/100=56.35%

0x0003只讀大氣壓強，放大10倍的16進制數，如0x2784表示10116/10=1011.6hPa

讀數據

設備地址功能碼起始寄存器地址寄存器個數CRC校驗

xx0300000002CRCloCRChi

數據回復

設備地址功能碼數據長度數據CRC校驗

xx030400yyCRCloCRChi

WSY301/485示例

命令FF 03 00 00 00 03 10 15

 回復FF 03 06 19 AD 1B E4 27 15 79 FA

注：溫度：第4，5個字節19 AD=6573/100-40=25.73℃

濕度：第6，7個字節1B E4=7140/100=71.4%

    壓力：第8，9個字節  27 15= 10005/10=1000.5hpa

5 寫站號：

設備地址功能碼起始寄存器地址寄存器個數數據長度數據CRC校驗

xx10000100010200xxCRCloCRChi（XX=0X01-0XFF）

寫寄存器回應

設備地址功能碼起始寄存器地址寄存器個數CRC校驗

xx1000010001CRCloCRChi

示例

命令00 10 00 01 00 01 02 00 33 EA 04

回復00 10 00 01 00 01 51 D8

讀站號：（固定命令）

設備地址功能碼起始寄存器地址寄存器個數CRC校驗

000300010001CRCloCRChi

站號回復

設備地址功能碼數據長度數據CRC校驗

00030200xxCRCloCRChi（XX=01-ff）

示例

6 讀站號

命令00 03 00 01 00 01 D4 1B

回復00 03 02 00 FF C5 C4

質保及售后：

保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。

售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
