RYQ-4SC 智能水產養殖監控系統

產品簡介

RYQ-4SC型水產養殖智能監測管理系統耘農智慧公司研發的面向水產養殖集約、高產、高效、生態、安全的發展需求，基于智能傳感、無線傳感網、通信、智能處理與智能控制等物聯網技術開發的系統，集水質環境參數在線采集、視頻/圖像采集、氣象信息、智能組網、無線傳輸、智能處理、預警信息發布、決策支持、遠程與自動控制等功能于一體的水產養殖物聯網系統。我們目前可實現對水溫、PH、溶解氧、濁度、電導率、葉綠素、藍綠藻等參數的測量。

系統組成

RYQ-4SC型智能水產養殖監控系統主要由水質監測傳感器、主采集箱、軟件云平臺、無線LED顯示屏及配套安裝支架等組成。水質監測傳感器根據用戶要求，主要由水溫、溶解氧傳感器、水質PH傳感器、電導率傳感器、濁度傳感器構成。主采集箱采用4#金屬防水機箱，機箱內主要由耘農智慧自主研發的水產養殖監測終端（含防雷設計）、電源模塊、空開以及其他配件組成。

軟件云平臺主要由PC端軟件及手機APP軟件組成。配套安裝支架主要兩套1.2固定支架支架，太陽能電池板、電池箱等構成。

系統組成

模塊組成功能細分

智能硬件水溫傳感器RY-DW01型水溫傳感器，-20-80℃量程，帶防水信號處理器，采用數字量信號輸出，保證產品精度。探頭采用不銹鋼防水封裝。

水PH傳感器RY-CXW310/485型水PH傳感器將探頭和數據電路處理部分設計為一體，且充分考慮防水及抗干擾設計，量程0-14，帶自動溫補，防護等級IP68

水濁度傳感器RY-CZD/485型水濁度傳感器，量程0-1000NTU，設計兩點校準，帶自動溫補功能，防護等級IP68

溶解氧傳感器RY-CRY/485型溶解氧傳感器，基于物理學中特定物質對激發熒光的猝熄原理設計制作而成。量程0-20mg/L,帶自動溫補功能，防護等級IP68

主采集箱4#主采集箱，帶防雷設計功能，帶多路RS485采集端口，設計兩路無線通訊功能，一路433MHZ，一路GPRS無線通訊。帶本地SD卡數據存儲，帶物聯網，含一年無線數據服務

海康威視

高清攝像機對水產養殖區域進行拍照、視頻監控

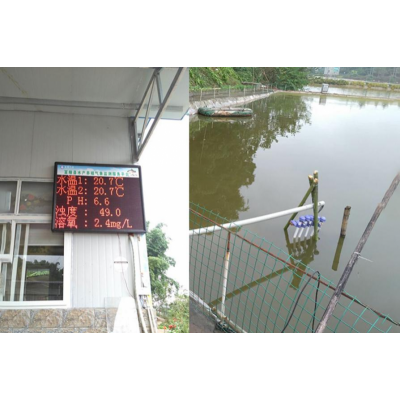

無線LED顯示屏采用P10單色LED顯示屏，尺寸32*96cm,方式，用來顯示監測區域水溫度、PH、濁度、溶解氧濃度等多項數值。

電視拼接屏系統采用3*3共九塊46寸液晶顯示拼接屏建設，屏幕采用掛墻式支架并進行包邊處理。系統配置有拼接屏矩陣，同時需要需配置電腦，作為用戶水產養殖物聯網監控系統的大屏幕數據監控中心完成魚塘物聯網管理平臺或圖像信息的顯示。

手機APP環境查詢查詢漁場內不同區域水溫、水PH、水溶解氧、水濁度數值等

遠程控制遠程增氧泵、遠程投料機、遠程循環泵、遠程熱泵、遠程燈光等

定時控制定時增氧泵、定時投料機、定時燈光等。

閾值設置自動控溫、自動控氧、自動換水等

圖片或視頻查看遠程植物生長或人工作業圖片、視頻查看

質保及售后：

保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。

售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
