產品簡介

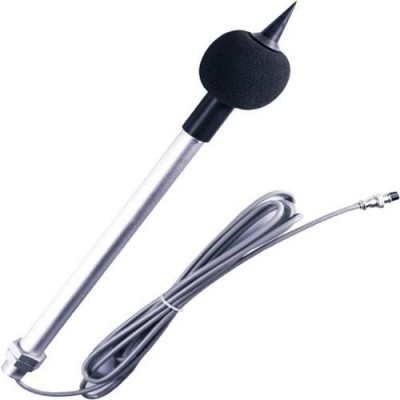

RY-CZS/485型管式噪聲傳感器（戶外）由耘農智慧公司研發、生產，設計初衷是針對目前環境監測中噪聲測試中在線監測傳感器目前價格普遍較高。內置高靈敏度傳感器、數據采集模塊，集測量變送于一體。傳感器還可與揚塵檢測儀相連接，成為揚塵檢測儀的一部分，測量被測環境的噪音相關數據。工業標準輸出（RS485）的噪聲監測儀，實現對現場噪聲的實時監控，精度高、通用性強、性價比高成為其顯著的特點。

技術參數

測量范圍 量程：30~130dB

輸    出 485輸出

精 確 度(23±5℃) ±1.5db以內

頻率范圍 31.5Hz 到 12.5kHz

麥 克 風 電容器麥克風

麥克風尺寸 0.5英寸

量程選擇 30~130dB

最da輸出阻抗 200歐姆

電源供應 DC 12V

電源損耗 DC 12V: ≈ 20mW

外形包裝 ABS塑料

工作溫度 0-50℃（32-122°F）

工作濕度 ＜80% 相對濕度

安裝方式 變送板放在長180mm,外徑25mm，內徑18mm的圓黑管子里兩邊進行密封處理。

接線方法

（1）若配備本公司生產的氣象站，直接使用傳感器線將傳感器與氣象站上的相應接口相連即可。

（2）若單獨購買變送器，變送器配套線線序分別為：

線顏色 輸入/輸出信號

電壓型

紅色 電源正

黑（綠）色 電源地

黃色 485+(A)

藍色 485-(B)

產品尺寸

MODBUS-RTU通訊協議

一、串口格式

數據位 8位

停止位 1或2位

校驗位 無

波特率 9600  兩次通信間隔至少1000ms以上

二、通訊格式

【1】寫入設備地址

發送： 00 06 起始地址 設備地址 CRC

返回： 00 06 起始地址 設備地址 CRC

說明： 地址為2個字節，范圍為0~255；長度2個字節，范圍1~255。

例如：發送00 06 00 20 00 01 48 11

返回00 06 00 20 00 01 48 11

【2】讀取設備地址

發送： 00 03 起始地址 數據個數CRC

返回： 00 03 起始地址 數據個數CRC

說明： 地址為2個字節，范圍為0~255；長度為2個字節，范圍1~255。

例如： 發送 00 03 00 20 00 01 84 11

返回 00 03 02 00 02 04 45(地址02)

【3】讀取實時數據

發送：Adress 03 00 00 00 01 XX XX

說明：如下圖所示：

代碼 功能定義 備注

Adress 站號（地址）

03 功能碼

00  00 起始地址

00  01 數據個數

XX XX CRC校驗碼，前低后高

返回：Adress 03 02 XX XX YY YY

說明：

代碼 功能定義 備注

Adress 站號（地址）

03 功能碼

04 數據長度

XX  XX 噪聲數據（前高后低） 十六進制，除以10得到實際值

YY  YY CRC校驗碼

計算CRC碼的步驟：

1、預置16位寄存器為十六進制FFFF（即全為1）。

稱此寄存器為CRC寄存器；

2、把第yi個8位數據與16位CRC寄存器的低位相異或，把結果放于CRC寄存器；

3、把寄存器的內容右移一位（朝低位），用0填補最gao位，檢查最di位；

4、如果最di位為0：重復第3步（再次移位）

   如果最di位為1：CRC寄存器與多項式A001(1010 0000 0000 0001)進行異或；

5、重復步驟3和4，直到右移8次，這樣整個8位數據全部進行了處理；

6、重復步驟2到步驟5，進行下一步8位數據的處理；

7、最hou得到的CRC寄存器即為CRC碼；

8、將CRC結果放入信息幀時，將高di位交換，低位在前。

使用說明

將傳感器按接線方法中的說明接線，打開電源和采集儀開關，即可獲取測量點噪音。

注意事項

1、請檢查包裝是否完好，并核對產品型號是否與選型一致；

2、切勿帶電接線，接線完畢檢查無誤后方可通電；

3、使用時不要隨意改動產品出廠時已焊接好的元器件或?qū)Ь€；傳感器屬于精密器件，用戶在使用時請不要自行拆卸、用尖銳物品或腐蝕性液體接觸傳感器表面，以免損壞產品；請保存好檢定證書和合格證，維修時隨同產品一同返回。

故障排除

1.模擬輸出時，顯示儀表示值為0或不在量程以內。可能因接線問題導致采集儀無法正確獲取信息。請檢查接線是否正確、牢固；

2.若不是上述原因，請與廠家聯系。

質保及售后：

保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。

售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
