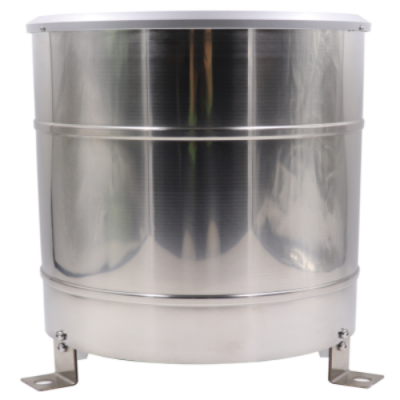

RY-YLX 型翻斗式雨量傳感器（不銹鋼）

產品簡介

RY-YLX型翻斗式雨量傳感器是根據將雨量轉換為可進行計量物理信號的原理來對降水量進行測量，可廣泛用于小型氣象站、水文站、農林等有關部門用來測量降水量、降水強度、降水時間。輸出脈沖信號，通過紀錄脈沖數達到測量雨水大小的目的。

產品特點

線性度好、傳輸距離長、抗干擾能力好；

漏斗設計獨特，可有效防止雜物阻塞漏水斗。

翻斗部件支撐系統制造精良，摩阻力小，翻斗部件翻轉       靈敏、性能穩定；

雨量傳感器外殼及主結構均采用不銹鋼制成，外觀質量 好，檔次高；

承水口采用不銹鋼一次沖壓加工而成,光潔度好,滯水誤差小；

底盤內設有水平調節泡。

盛水口收集雨水經注水口注入計量翻斗，當注水容積達到預定值時翻斗翻轉，在翻轉過程中磁鋼經過干簧管使干簧管開關一次，送出一個脈沖信號，代表0.2mm降水，經儀器記錄可實現自動采集的目的。

技術參數

承水口徑 φ200mm

測量范圍 ≤4mm/min

分 辨 力 0.2mm(可定制0.5mm)

輸出信號 干簧管通斷，脈沖（1 脈沖=0.2mm 降水） RS485Modbus RTU通訊規約

RY-YLX/485型

重    量 約2.5KG

材    質 不銹鋼（筒）+PVC（底盤）

響應時間 1S

工作環境 溫度0～+60℃

標配線長 3米

防護等級 IP65

MODBUS RTU通訊協議

波特率：9600

數據位：8

停止位：1

校驗位：無

1.1 CRC說明：

以下所有說明中，MODBUS RTU 協議中的CRC16兩字節，按照MODBUS規定：低字節在前，高字節在后。

以下說明中，假定傳感器地址0xFF（傳感器缺省地址為FF）

1.2 返回錯誤碼規定：

傳感器對于錯誤指令的接收(包括CRC16效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出100ms后收不到返回數據時認為發出指令失敗，可重新發送指令。

2.1 標準MODBUS 寄存器說明

    特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節16 位為一個單位（高字節在前，低字節在后），而非單字節8 位為一個單位。

用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果超出范圍，傳感器的輸出結果將無法預測，用戶應在上位機軟件設計中保證MODBUS 命令符合本手冊要求

輸入寄存器：用功能碼 03 讀

地址 操作 內容 備注

0x0000 只讀 默認10分鐘雨量，放大10倍的16進制數，如0x0016表示2.2mm

內部寄存器：用功能碼 03 讀；功能碼06 寫

地址 操作 內容 備注

0x0000 讀寫 傳感器地址，范圍0x01-0xFF（十進制），出廠設置為0xFF

注：地址部分的數據為16進制表示，例：地址20（十進制）讀寫值為0x14

下面舉例介紹一下利用 Modbus RTU 命令訪問系統寄存器的方法：

1、讀取多個輸入寄存器（3個實時數據）命令

發送：FF 03 00 00 00 01 91 D4

FF 03 00   00 00   01 91 D4

系統地址 功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位

回答：FF 03 02 00 16 10 5E

數據段數據為：

FF 03 02 00 16 10 5E

系統地址 功能碼 數據段字節數量 數據段數據 CRC16校驗位

2、讀取地址寄存器命令

發送：00 03 00 01 00 01 D4 1B

00 03 00 01 00   01 D4 1B

功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位

回答：00 03 02 00 01 44 44

00 03 02 00 01 44 44

功能碼 數據段的字節數量 數據段數據 CRC16校驗位

數據段數據為0x0001 =01   表示系統地址01

3、修改內部寄存器（系統地址）命令（把地址改為0x33）

發送：00 10 00 01 00 01 02 00 33 EA 04

00 10 00   01 00 01 02 00 33 EA 04

功能碼 起始寄存器地址 寄存器個數 數據長度 數據 CRC16校驗位

回答：00 10 00 01  00 01 C8 0E  （表示修改成功）

00 10 00 01 00  01 51 D8

功能碼 起始地址 寄存器個數 CRC16校驗位

4、修改內部寄存器（將雨量累計時間）命令（把累計時間修改為一分鐘）

發送：00 06 01 04  00 01 09 E6

00 06 01 04 00 01 09 E6

功能碼 寄存器地址 新地址 CRC16校驗位

回答：00 06 01 04  00 01 09 E6  （表示修改成功）

00 06 01 04 00 01 09 E6

功能碼 起始地址 新地址 CRC16校驗位

備注：出場默認設置為連續累計不清零模式，可用設置連續累計不清零模式指令做為清0命令使用00 06 01 04 00 00 C8 26
