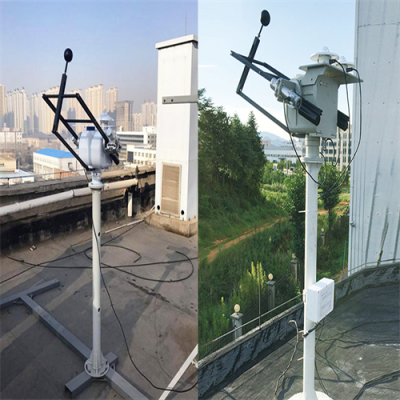

RYQ-5B 全自動跟蹤光伏環境監測儀

產品簡介

RYQ-5光伏電站環境監測站是適應目前新能源開發利用大趨勢下的高科技系統產品；可廣泛應用于各太陽產品檢測所、氣候中心、太陽能基板廠家、逆變器廠家產品的檢驗系統。該設備主要由氣象傳感器、輻射傳感器、全自動跟蹤儀、數據采集儀及固定支架等組成。輸出參數包括電站溫度、相對濕度、風速、風向、降雨量、總輻射、散射輻射、直接輻射、日照小時數。采用了雙軸全自動跟蹤裝置，大大降低了維護時間及難度，提供效率。

產品技術指標

1、跟蹤儀采用主動跟蹤和被動跟蹤相結合方式，以主動跟蹤為主，被動跟蹤為輔，由于采用了全新算法和精密結構，跟蹤精度優于0.1°；

2、設備是目前較為先進的無人值守型太陽輻射儀，解決了國內太陽輻射儀器需人工維護的弊端（尤其是直接輻射和散射輻射），真正滿足全自動化跟蹤測量；

3、全自動太陽跟蹤系統將機械結構和電控系統集成一體，體積小、重量輕，攜帶安裝方便；

4、設備采用部件質量等級高，機械加工精度高，整體外形協調、大方，外觀漂亮；

5、遮光機構、微調機構等與國外zui新方案同步，配置、性能與國外zui新儀器相當；

6、數據內部處理嚴格按照相關行業規范進行，保證數據的穩定及準確性；

7、設備配備了一個精密太陽跟蹤儀，在有陽光時候可以利用太陽跟蹤儀進行主動跟蹤，在不能保證全天候太陽的情況下利用GPS進行跟蹤，系統根據太陽光輻射情況自動切換跟蹤模式；

8、設備配套的太陽輻射傳感器，可更換為進口輻射傳感器，可移植性較強；

9、性能媲美進口同類型產品，價格僅為進口產品的三分之一；

10、氣象監測部分采用高集成度五參數一體傳感器，結構緊湊、免安裝、免布線。

11、內部算法依照規范設計，數據穩定、可靠。

產品參數

RYQ-5B全自動跟蹤光伏環境監測儀

跟蹤儀精度0.1°

測量參數總輻射、散射輻射、直接輻射（可擴展斜面輻射、太陽高度角、日照小時數監測）、空氣溫度、空氣濕度、風速、風向、大氣壓力、組件溫度值

輸出方式RS485通訊、MODBUS協議

跟蹤儀轉角范圍110°高度角

300°方位角

供電電壓220Ｖ/50Ｈｚ/（24Ｖ直流或太陽能）

功耗15W（最da）跟蹤過程中

夜間功耗5W（最da）

轉動過保護機械限位

貯藏溫度-40°Ｃ～+50°Ｃ

工作溫度-20°Ｃ～+50°Ｃ

重    量20Kg（標準跟蹤器）

支架材質合金鋁

安裝支架1.5m法蘭盤固定（2個）

跟蹤儀GPS 位置時間/數據信息標準

輻射表安裝單邊架安裝（標準配置） TBQ-2C型總輻射表、TBS-2C型直接輻射表

安裝基準圓盤底座（有安裝調整槽，調平螺釘）

LED指示燈電源指示燈

GPS數據接收指示燈

跟蹤儀跟蹤模式主動/被動跟蹤，根據太陽光輻射自動切換

有太陽光輻射時（主動跟蹤，太陽敏感器）

有云時（被動跟蹤，GPS）

斷電后啟動情況斷電后再加電時自動啟動

選擇項

輻射表安裝裝置進口Kipp&zonen輻射表

北京華創輻射表

耘農智慧TBQ-2C輻射表

質保及售后：

保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。

售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
