產品簡介

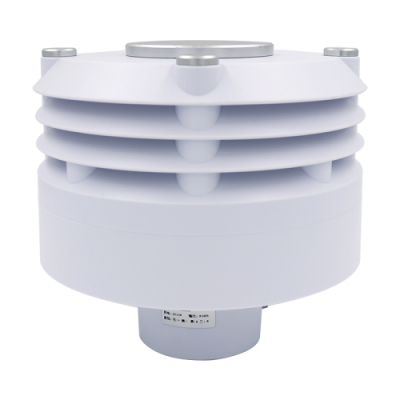

RY-CPM2511空氣質量變送器可以用來檢測我們周圍空氣中的PM100粉塵濃度。本傳感器采用激光散射原理。即令激光照射在空氣中的懸浮顆粒物上產生散射，同時在某一特定角度用探測器接收散射光，產生的光電流經放大后，得到電信號與顆粒物的對應曲線。微處理器采集數據后，經過一系列算法得出單位體積內不同粒徑的顆粒物質量。本產品是一款工業標準輸出RS485的PM監測儀。

主要應用于環保、化工廠等領域。檢測粉塵濃度趨勢變化，實現遠距離傳輸，還可以與各種標準的二次儀表連接。

產品參數

測量范圍 0-20 mg/m3

供電電源 DC12V/24V

工作電流 DC12V <70ma(485) ；DC12V <90ma(電流)

功耗 DC12V <0.85W(485) ；DC12V<1.1W (電流)

分辨率 1ug/m3

懸浮顆粒直徑范圍 1-100μm

相對誤差 ±15%和±10μg/m3的最da值（25℃，50%RH）

響應時間 ≤120s

激光器使用壽命 約3年

使用環境 溫度-10～50℃，濕度0～70%RH

接線說明

485輸出顏色定義

紅色 正

黑色 負

黃色 A

藍色 B

輸出電纜線，485輸出傳感器出廠標配一條3米四芯電纜，用戶可根據需要定制適當長度的電纜，電纜規格為0.2mm2四芯屏蔽電纜，接線顏色定義為：

MODBUS RTU通訊協議

波特率：9600

數據位：8

停止位：1

校驗位：無

1.1 CRC說明：

以下所有說明中，MODBUS RTU 協議中的CRC16兩字節，按照MODBUS規定：低字節在前，高字節在后。

以下說明中，假定傳感器地址0xFF（傳感器缺省地址為FF）

1.2 返回錯誤碼規定：

傳感器對于錯誤指令的接收(包括CRC16效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出200ms后收不到返回數據時認為發出指令失敗，可重新發送指令。

1.3 標準MODBUS 寄存器說明

特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節16 位為一個單位（高字節在前，低字節在后），而非單字節8 位為一個單位。

用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果超出范圍，傳感器的輸出結果將無法預測，用戶應在上位機軟件設計中保證MODBUS 命令符合本手冊要求，支持最小問詢周期為1S/次。

輸入寄存器：用功能碼 03 讀

地址 操作 內容 備注

0x0000 只讀 PM100,放大10倍的16進制數如0x01193表示403/10=40.3ug/m3

1.4通訊示例

下面舉例介紹一下利用 Modbus RTU 命令訪問系統寄存器的方法：

1、讀取多個輸入寄存器（5個實時數據）命令

發送：FF 03 00 00 00 01 91 D4

FF 03 00   00 00   01 91   D4

系統地址 功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位

回答：FF 03 02 00 24 91 8B

FF 03 02 00 24 91 8B

系統地址 功能碼 數據段字節數量 數據段數據 CRC16校驗位

解析數據：

   0x0024=36

   PM100=36ug/m3

2、讀取地址寄存器命令

發送：00 03 00 00 00 01 85 DB

00 03 00 00 00   01 85 DB

功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位

回答：00 03 02 00 01 44 44

00 03 02 00 01 44 44

功能碼 數據段的字節數量 數據段數據 CRC16校驗位

數據段數據為0x0001 =01   表示系統地址為01

3、修改內部寄存器（系統地址）命令（把地址改為0x33）

發送：00 06 00 00 00 33 C8 0E

00 06 00   00 00 33 C8 0E

功能碼 寄存器地址 新地址 CRC16校驗位

回答：00 06 00 00 00 33 C8 0E  （表示修改成功））

00 06 00 00 00  33 C8 0E

功能碼 起始地址 新地址 CRC16校驗位

質保及售后：

保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。

售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
