RYQ-6B 泵吸式揚塵在線監測儀

產品簡介

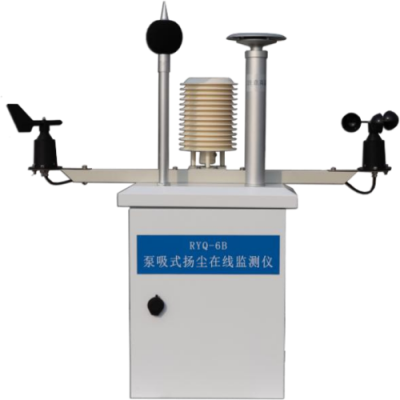

RYQ-6B 型泵吸式揚塵在線監測儀是邯鄲市耘農智慧農業科技有限公司自主研發的集空氣動力學、數字信號處理、光電一體化的高科技產品，主要應用于檢測大氣中的粉塵質量濃度(PM2.5、PM10、TSP)，可擴展噪聲、環境溫度、相對濕度、風速、風向等氣象參數，是大氣質量檢測系統的核心模塊。可廣泛應用在環保、化工程、景區、公園等領域。

產品特點

※ 數據精準：激光原理檢測，工業級光電感應；

※ 分辨率高：≥0.3um 顆粒粒徑，0.0001mg/m3；檢測 PM2.5、PM10、TSP（可擴展氣體氣象參數）；

※ 性能穩定：可適應不同大氣環境粉塵物質成分，獨立參數系數調節；

※ 數據傳輸：RS485（Modbus 標準協議）或 4G 無線傳輸（軟件免費查看或 API 端口條用數據）；

※ 智能監測：實時監測傳感器各項指標，當異常狀態時可及時反饋用戶；

※ 產品整體已做好氣泵流量、抽氣管、防水隔離結構設備工作，用戶只管采集數據即可使用

技術參數

通用參數

產品名稱 顆粒物在線監測儀，型號:RYQ-6B

工作電源 電壓 DC 12V-36V（max.100mV ripple）

電流 ≦250mA

功耗 2W

監測參數 粒徑參數 PM2.5、PM10 、TSP 三種顆粒物

工作方式 連續在線監測

報警方式 狀態指示燈報警、蜂鳴器報警(可選，默認關閉)

數據通訊 輸出方式 RS485、GPRS、4G 無線（可通過手機直接查看數據（軟件免費）/API 端口數據調用）

數據更新 默認工作方式：

1.顆粒物傳感器運行時檢測數據每秒內部更新一次，不運行時數據為上次運行時的zui后一組數據；

2.一問一答或主動上報

顯示方式 3.2 寸 LCD 顯示屏、本地 LED 屏、遠程 LED 屏等，遠程手機 APP、PC 端軟件顯示， API 調用。

使用壽命 >25000 小時 50℃（連續使用 3 年以上）

重復性 ≤10% (需滿足使用要求建議）

氣泵噪音 <55(dB/A)

工作溫濕度 -10～60℃，濕度：0～90%RH（無凝露）

儲存溫濕度 -20～80℃，濕度：0～90%RH。

外形尺寸 20*35*50（長*寬*高,單位：mm）

重量 約 4KG（含機箱）

標準附件 8P 端子線各 1pcs

PM 值檢測相關參數

傳感器 原理 激光散射法

類型 工業顆粒物傳感器

測量范圍 PM2.5 0-2mg/m3

PM10 0-4mg/m3

TSP 0-30mg/m3

環境溫度 -40-80℃ 可選配（鑫風 HCD6815 超聲波一體式微氣象儀） 溫度 -40-60℃ 0.01℃ ±0.3℃（25℃）

相對濕度 0-100*RH 0.01% ±3%RH

風速 0-60m/s 0.01m/s ±0.3m/s 或±3%

（0-30m/s） 超聲波

風向 0-360° 0.1° ±2° 超聲波

大氣壓力 300-1100hpa 0.1hpa ±0.5hpa

（0-30℃）

相對濕度 0-100*RH

大氣壓力 300-1100hPa

風速 0-40m/s

風向 0-360°

輸出分辨率 0.1μg/m3

測量精度 PM2.5 ≤±10%；（25℃，10~60 %RH）

PM10 ≤±20%；（25℃，10~60 %RH）

TSP ≤±20%；（25℃，10~60 %RH）

環境溫度 ±0.3℃

相對濕度 ±3%RH

風速 ±（0.3+0.03V）m/s V 表示風速

風向 ±4°

采樣方式 氣泵引流式

氣泵流量 2 升/分鐘，可根據客戶要求流量定制

光源 激光二極管

通訊協議

波特率：9600

數據位：8

停止位：1

校驗位：無

1.1系統的 CRC 說明：

以下所有說明中，MODBUS RTU 協議中的 CRC16 兩字節，按照 MODBUS 規定： 低字節在前，高字節在后。

以下說明中，假定系統地址 0xff（系統缺省地址為 ff）

1.2系統返回錯誤碼規定：

系統對于錯誤指令的接收(包括 CRC16 效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出 500ms 后收不到返回數據時認為發出指令失敗，可重新發送指令。

2.1 系統的標準 MODBUS 寄存器說明

特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節 16 位為一個單位（高字節在前，低字節在后），而非單字節 8 位為一個單位。

用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果

超出范圍，系統的輸出結果將無法預測，用戶應在上位機軟件設計中保證 MODBUS 命令符合本手冊要求

輸入寄存器：用功能碼 04 讀

地址 操作 內容 備注

0x0001 只讀

環境溫度值，加 40 放大 100 倍的 16 進制數，如 1B58 表示環境溫度 30℃

注一

0x0002 只讀

環境濕度值，放大 100 倍的 16 進制數，如 0BB8 表示環境濕度為 30%RH

0x0003 只讀

風向值，放大 10 倍的 16 進制數，如 005A 表示風向為 9°

0x0004 只讀

風速值，放大 10 倍的 16 進制數，如 012C 表示風速 30m/s

0x0005 只讀

PM2.5，放大 10 倍的 16 進制數，如 012C 表示 PM2.5 為 30μg/m3

0x0006 只讀

PM10，放大 10 倍的 16 進制數，如 02B0 表示降 PM10 為 68.8μg/m3

0x0007 只讀

TSP，放大 10 倍的 16 進制數，如 02B0 表示降 TSP 為 68.8μg/m3

0x0008 只讀

噪聲，放大 10 倍的 16 進制數，如 02B0 表示降噪聲為 68.8dB

注一：作為簡化，僅支持對數據部分多個寄存器的讀操作，單個寄存器的讀操作未放開。內部寄存器：用功能碼 03 讀；功能碼 10 寫

地址 操作 內容 備注

0x0001 讀寫 本系統地址，范圍 0x01-0xff（十進制），出廠設置為 0xff

注一：系統地址部分的數據為 16 進制表示，例：20（十進制）讀寫值為 0x14 下面舉例介紹一下利用 Modbus RTU 命令訪問系統寄存器的方法：

1、讀取多個輸入寄存器（8 個實時數據）命令

發送：FF 04 00 01 00 08 B5 D2

ff 04 00 01 00 08 B5 D2

系統地址 功能碼 寄存器地址 寄存器數量 軟件自動產生的 CRC16 校驗位

回答：FF 04 10 1B 58 0B B8 00 5A 01 2C 01 2C 02 B0 02 B0 02 B0 24 C3

FF

04

10

1B 58 0B B8 00 5A 01 2C 01 2C

02 B0 02 B0 02 B0

24 C3

系統地址 功能碼 數據段字節數量 數據段數據 CRC16 校驗位

數據段數據為：

空氣溫度=（0x1B(十進制 27)*256+0x58(十進制 88)）/100-40 = 30 ℃ 空氣濕度= （0x0B*256+0xB8）/100 = 30 %RH

風向= (0x00 *256 + 0x5A)/10= 9°

風 速 =（0x01*256+0x2C）/10= 30m/s PM2.5=（0x01*256+0x2C）/10= 30μg/m3 PM10=（0x02*256+0xB0）/10=68.8μg/m3 TSP=（0x02*256+0xB0）/10=68.8μg/m3 噪聲 =（0x02*256+0xB0）/10=68.8dB

2、讀取系統地址寄存器命令

發送：00 03 00 01 00 01 D4 1B

00 03 00 01 00 01 D4 1B

功能碼 寄存器地址 寄存器數量 軟件自動產生的 CRC16 校驗位

00 03 02 00 01 44 44

功能碼 數據段的字節數量 數據段數據 CRC16 校驗位

回答：00 03 02 00 01 44 44

數據段數據為 0001H =01 表示系統地址 01

3、修改內部寄存器（系統地址）命令（把地址改為 0x33）

發送：00 10 00 01 00 01 02 00 33 EA 04

00 10 00 01 00 01 02 00 33 EA 04

功能碼 寄存器地址 寄存器個數 數據長度 新地址 CRC16 校驗位

回答：00 10 00 01 00 01 51 D8 （表示修改成功）

00 10 00 01 00 01 51 D8

功能碼 起始地址 寄存器個數 CRC16 校驗位

協議測試：假定系統地址 0xFF，C1C2 為 CRC16 的高低字節，以下數據均為 16 進制數 （除“讀取實時數據”指令外，其它指令供高級開發選用）

----- 讀取系統地址命令：

發送：00 03 00 01 00 01 D4 1B

返回： 00 03 02 00 01 44 44 （0001H = 1

表示系統地址為 01）

------修改內部寄存器：功能碼 0x10

---- 修改系統地址命令（把地址改為 0x33）

發送：00 10 00 01 00 01 02 00 33 EA 04

返回：00 10 00 01 00 01 51 D8（表示修改成功）

------設置系統時間

發送 AT+TSET=2018 01 01 01 01 01

設置時間為 2018 年 1 月 1 日 1 時 1 分 1 秒

系統回復“OK”

質保及售后：

保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。

售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
