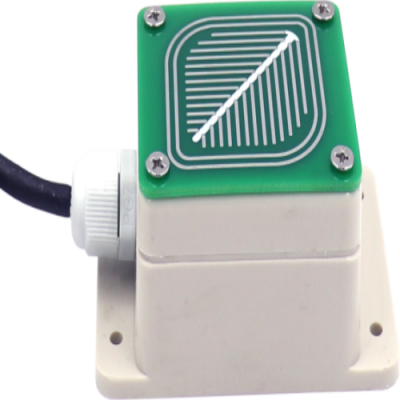

RY-CYX雨雪傳感器

產品簡介

RY-CYX型雨雪傳感器的用法是定性監測。原理是利用雨水的導電特性，采用先進檢測電路，表面柵形電極感應外界雨雪情況，檢測外界環境是否有下雨或下雨，內部采用進口智能微處理器，反應靈敏、測量精度高。

產品升級后輸出信號多樣，雨雪傳感器信號輸出：RS485數字信號、繼電器開關量（默認常開）信號。

產品特點

1、體積小，安裝方便；

2、柵極采用沉金處理，耐腐蝕性更強；

3、結構設計合理，使用壽命長，密封性好，可達到IP67；

4、傳輸距離長，抗干擾能力強；

5、輸出信號多樣，可滿足不同需求；

適用范圍

適用于實現對外界雨雪（有無）的定性測量，可廣泛用于氣象、海洋、環境、機場、港口、農業溫室大棚及交通輔助測量領域。

技術參數

測量參數 雨雪有無

加熱功能 加熱功率≤2W

工作溫度 －30～70℃；濕度：10～100*RH（無凝露）

儲存溫度 －40～80℃；濕度：10～100*RH（無凝露）

輸出信號 1：RS485（標準Modbus-RTU協議，設備默認地址：FF）

2：繼電器開關量，公共端，常開端口，常閉端口。

3：組合輸出：如以上1+2。

供電電壓 12～24V  直流

檢測穩定時間 8秒。

響應時間 ＜1秒

通訊協議

傳感器默認串行通訊，參數：9600，n，8,1。

傳感器默認地址為0xFF。

1、讀數據指令

發送：FF 03 00 00 00 01 91 D4

FF 03 00  00 00  01 91  D4

傳感器地址 功能碼 寄存器起始地址 寄存器個數 CRC16校驗位

回復：FF 03 02 00 0150 50

FF 03 02 00 01 50 50

傳感器地址 功能碼 數據長度 雨雪數據 CRC16校驗位

雨雪數據解析：

0x0001 表示檢測到雨雪。

0x0000 表示未檢測到雨雪。

2、讀取傳感器地址指令

發送：00 03 00 01 00 01 D4 1B

00 03 00 01 00 01 D4 1B

保留地址 功能碼 寄存器地址 寄存器數量 CRC16校驗值

回復：00 03 02 00 FF C5 C4

00 03 02 00 FF C5 C4

保留地址 功能碼 數據長度 地址數據 CRC16校驗值

地址數據為0x00FF，表示傳感器地址為0xFF，當前傳感器地址取值范圍為0x01-0xFF，其中0xFF為默認地址。

3、修改傳感器地址指令（改為0x01）

發送：00 10 00 01 00 01 02 00 01 6B D1

00 10 00 01 00 01 02 00 01 6B D1

保留地址 功能碼 寄存器起始地址 寄存器個數 數據長度 新地址 CRC16 校驗值

回復：00 10 00 01 00 01 51 D8

00 06 00 01 00 01 51 D8

保留地址 功能碼 寄存器起始地址 寄存器個數 CRC16校驗位

回復表示地址修改成功。

4、設置傳感器開始加熱溫度指令(改為15℃)

發送：FF 06 00 02 00 96 BD BA

FF 06 00 02 00 96 BD BA

默認地址 功能碼 寄存器地址 溫度數據 CRC16校驗值

溫度數據：0x0096，對應十進制數為150，擴大10后的溫度數據，150/10=15 表示當前設定的開始加熱溫度為15℃。

回復：FF 06 00 02 00 96 BD BA

FF 06 00 02 00 96 BD BA

默認地址 功能碼 寄存器地址 溫度數據 CRC16校驗值

回復表示開始加熱溫度設置成功。

傳感器默認開始加熱溫度為15℃。

5、讀取傳感器開始加熱溫度指令

發送：FF 03 00 02 00 01 30 14

FF 03 00 02 00 01 30 14

默認地址 功能碼 寄存器地址 寄存器個數 CRC16校驗值

回復：FF 03 02 00 96 11 FE

FF 03 00 02 00 96 11 FE

默認地址 功能碼 寄存器地址 溫度數據 CRC16校驗值

溫度數據：0x0096，對應十進制數為150，擴大10后的溫度數據，150/10=15 表示當前設定的開始加熱溫度為15℃。

6、設置傳感器停止加熱溫度指令(改為20℃)

發送：FF 06 00 03 00 C8 6D 82

FF 06 00 02 00 C8 6D 82

默認地址 功能碼 寄存器地址 溫度數據 CRC16校驗值

溫度數據：0x00C8，對應十進制數為200，擴大10后的溫度數據，200/10=20 表示當前設定的停止加熱溫度為20℃。

回復：FF 06 00 03 00 C8 6D 82

FF 06 00 03 00 C8 6D 82

默認地址 功能碼 寄存器地址 溫度數據 CRC16校驗值

回復表示開始加熱溫度設置成功。

傳感器默認停止加熱溫度為20℃，最da設定值：45℃。

7、讀取傳感器停止加熱溫度指令

發送：FF 03 00 03 00 01 61 D4

FF 03 00 03 00 01 61 D4

默認地址 功能碼 寄存器起始地址 寄存器個數 CRC16校驗值

回復：FF 03 02 00 C8 90 06

FF 03 02 00 C8 90 06

默認地址 功能碼 數據長度 溫度數據 CRC16校驗值

溫度數據：0x00C8，對應十進制數為200，擴大10后的溫度數據，200/10=20 表示當前設定的停止加熱溫度為20℃。

注意事項

1、當收到產品時請檢查包裝是否完好，并核對傳感器型號和規格是否與您選購的產品相符 ；

2、安裝處應遠離化學腐蝕環境；

3、傳感器及導線應遠離高壓電、熱源等；

4、傳感器屬于精密儀器，應存放在干燥通風常溫的室內環境；

5、傳感器屬于精密器件，用戶在使用時請不要自行拆解，以免造成產品損壞；

質保及售后：

保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。

售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
