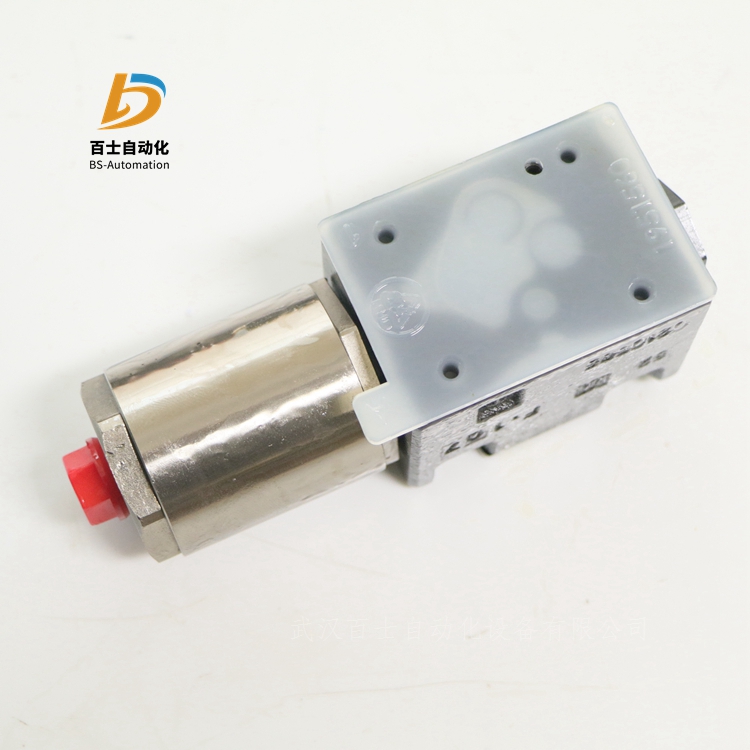

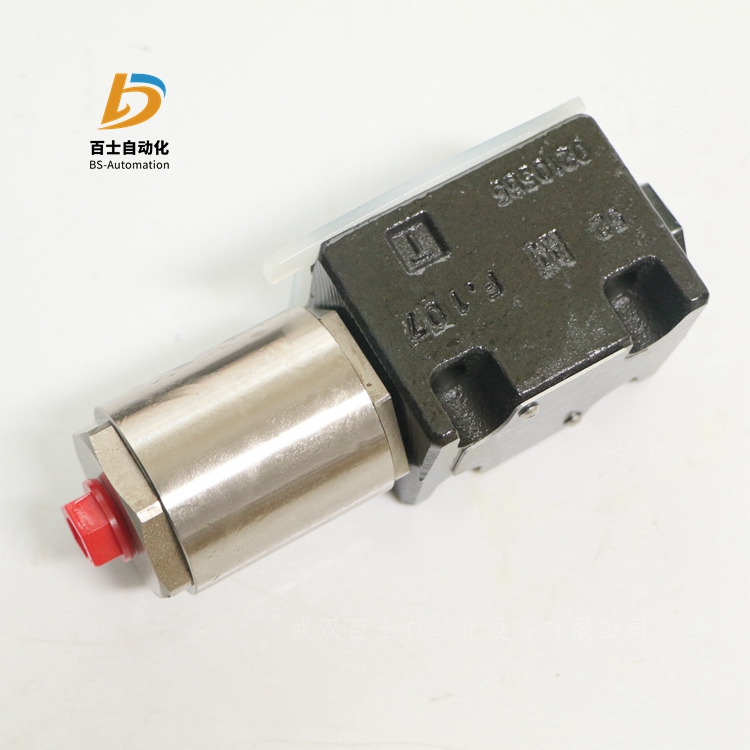

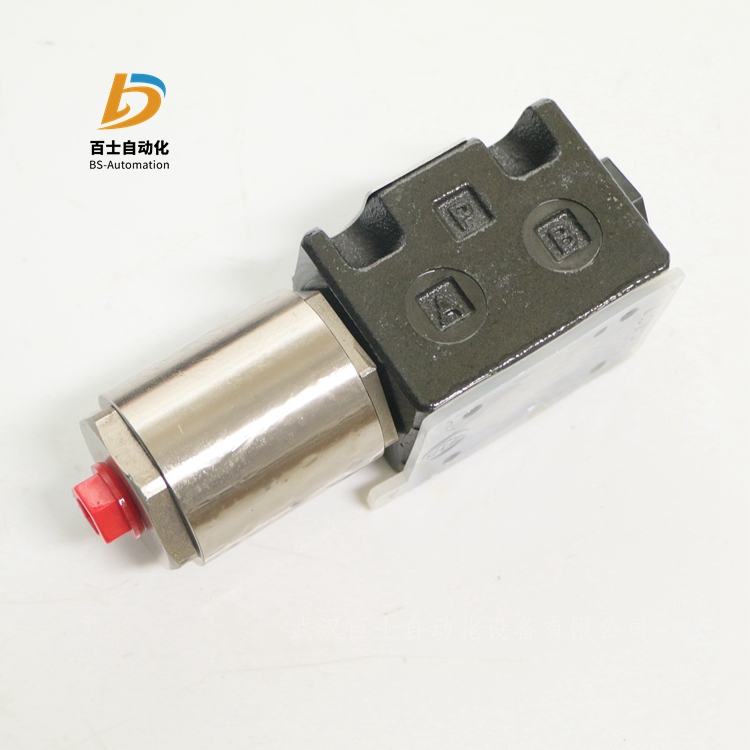

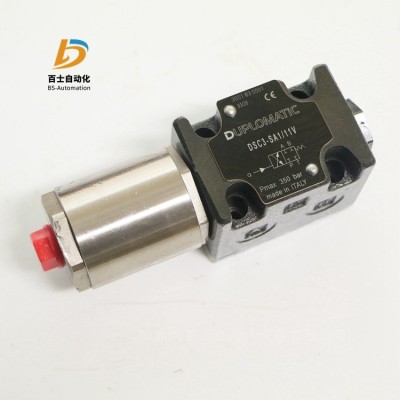

DUPLOMATIC迪普馬DSC3-SA1/11V 機械閥

DUPLOMATIC迪普馬DSC3-SA1/11V 機械閥

武漢百士自動化設備有限公司

雷青

通訊地址：湖北省武漢市蔡甸區長江路505號長江楚韻1棟2單元1502室

產品簡介：

關于迪普馬

   意大利DUPLOMATIC公司自1952年進入液壓領域以來。由于不斷的追求技術創新、嚴格的質量管理和快

捷的售貨服務，從而使迪普馬成為了意大利品牌。

   意大利迪普馬公司開發的所有泵和閥標準（ISO4401、DIN、SAE等），與其他液壓品牌有著良好的互換性；

而且還能在嚴酷的環境要求。其極限溫度產品（使用溫度低達-40C，高溫達到150C），更是在環境要求嚴格

的太陽能和風能領域進行了應用。

性能參數：

意大利DUPLOMATIC迪普馬DSC3液控方向控制閥

板式安裝

ISO 4401-03

DSC3閥為液控方向控制閥，提供三通或四通設計，并且具有各種可互換的閥芯，安裝面尺寸符合ISO 4401

(CETOP RP121H)標準。

閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。

該閥可提供2位或者3位設計帶彈簧回位，或者2位帶機械回位。

 大工作壓力：

油口- P A B-350bar

油口-T-25bar

先導壓力：

- min 15bar

- max 210bar

公稱流量75  l/min

環境溫度范圍 -20 / +50  °C

油液溫度范圍 -20 / +80  °C

油液粘度范圍 10 ÷ 400  cSt

油液允許的 高污染等級 根據ISO 4406:1999等級 20/18/15

推薦油液粘度  25 cSt

質量：

單控制閥 1.3kg

雙控制閥 1.7kg

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液（磷酸酯）

，使用FPM 密封（代號V）。

安裝

具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。閥可通過

螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或

者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。

意大利迪普馬DUPLOMATIC手動方向控制閥DSH

板式安裝

DSH3 ISO 4401-03

DSH5 ISO 4401-05

DSH*為手動方向控制閥，提供三通或四通設計，并且具有

各種可互換的閥芯。 — 閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。

可提供2位和3位設計，帶彈簧對中或者機械回位。

相對于標準位置，根據安裝要求，DSH3型閥的手柄可做180°旋轉。

技術參數 （在溫度50°C，油液粘度36 cSt條件下測得）

 大工作壓力:

- P - A - B 口

DSH3  350bar

DSH5  320bar

- T 口

DSH3  210bar

DSH5  160bar

公稱流量

DSH3  75l/min

DSH5  150l/min

環境溫度范圍

DSH3  DSH5  -20 / +50℃

油液溫度范圍

DSH3  DSH5 -20 / +80℃

油液粘度范圍

DSH3  DSH5  10 - 400cSt

油液允許的污染等級  根據ISO 4406:1999 等級 20/18/15

推薦油液粘度  25cSt

重量

DSH3  2.1kg

DSH5  4.2kg

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液（磷酸酯）

，使用FPM 密封（代號V）。

當工作油溫高于80 °C 時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。

安裝

具有彈簧對中和復位的閥可在任意方向安裝； 機械定位的閥必須縱向軸水平安裝。

閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平

面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。

產品型號：

迪普馬DUPLOMATIC液控方向控制閥

DSC3-S1/11N

DSC3-S2/11N

DSC3-S3/11N

DSC3-S4/11N

DSC3-SA1/11N

DSC3-SA2/11N

DSC3-SA3/11N

DSC3-SA4/11N

DSC3-SB1/11N

DSC3-SB2/11N

DSC3-SB3/11N

DSC3-SB4/11N

DSC3-TA/11N

DSC3-TA02/11N

DSC3-TA23/11N

DSC3-TB/11N

DSC3-TB02/11N

DSC3-TB23/11N

DSC3-RK/11N

DSC3-S1/11V

DSC3-S2/11V

DSC3-S3/11V

DSC3-S4/11V

DSC3-SA1/11V

DSC3-SA2/11V

DSC3-SA3/11V

DSC3-SA4/11V

DSC3-SB1/11V

DSC3-SB2/11V

DSC3-SB3/11V

DSC3-SB4/11V

DSC3-TA/11V

DSC3-TA02/11V

DSC3-TA23/11V

DSC3-TB/11V

DSC3-TB02/11V

DSC3-TB23/11V

DSC3-RK/11V

迪普馬DUPLOMATIC手動方向控制閥

DSH3-S1/11N

DSH3-S2/11N

DSH3-S3/11N

DSH3-S4/11N

DSH3-SK1/11N

DSH3-SK2/11N

DSH3-SK3/11N

DSH3-SK4/11N

DSH3-SA1/11N

DSH3-SA2/11N

DSH3-SA3/11N

DSH3-SA4/11N

DSH3-SAK1/11N

DSH3-SAK2/11N

DSH3-SAK3/11N

DSH3-SAK4/11N

DSH3-TA/11N

DSH3-TA02/11N

DSH3-TA23/11N

DSH3-TAK/11N

DSH3-TAK02/11N

DSH3-TAK03/11N

DSH3-S1/11V

DSH3-S2/11V

DSH3-S3/11V

DSH3-S4/11V

DSH3-SK1/11V

DSH3-SK2/11V

DSH3-SK3/11V

DSH3-SK4/11V

DSH3-SA1/11V

DSH3-SA2/11V

DSH3-SA3/11V

DSH3-SA4/11V

DSH3-SAK1/11V

DSH3-SAK2/11V

DSH3-SAK3/11V

DSH3-SAK4/11V

DSH3-TA/11V

DSH3-TA02/11V

DSH3-TA23/11V

DSH3-TAK/11V

DSH3-TAK02/11V

DSH3-TAK03/11V

迪普馬DUPLOMATIC手動方向控制閥

DSH5-S1/30N

DSH5-S2/30N

DSH5-S3/30N

DSH5-S4/30N

DSH5-SK1/30N

DSH5-SK2/30N

DSH5-SK3/30N

DSH5-SK4/30N

DSH5-SA1/30N

DSH5-SA2/30N

DSH5-SA3/30N

DSH5-SA4/30N

DSH5-SAK1/30N

DSH5-SAK2/30N

DSH5-SAK3/30N

DSH5-SAK4/30N

DSH5-TA/30N

DSH5-TAK/30N

DSH5-S1/30V

DSH5-S2/30V

DSH5-S3/30V

DSH5-S4/30V

DSH5-SK1/30V

DSH5-SK2/30V

DSH5-SK3/30V

DSH5-SK4/30V

DSH5-SA1/30V

DSH5-SA2/30V

DSH5-SA3/30V

DSH5-SA4/30V

DSH5-SAK1/30V

DSH5-SAK2/30V

DSH5-SAK3/30V

DSH5-SAK4/30V

DSH5-TA/30V

DSH5-TAK/30V
