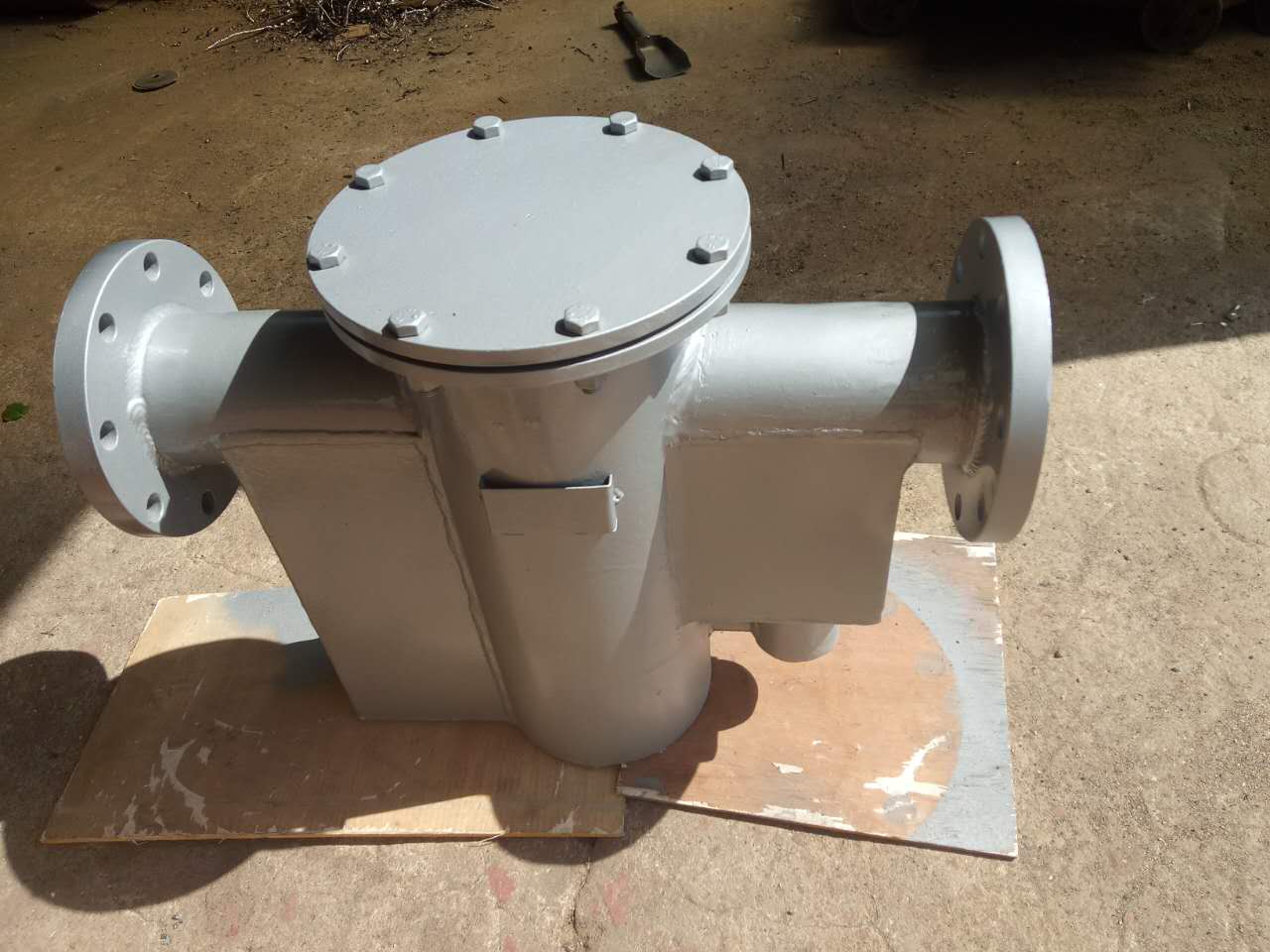

JPS-300型自動封油排水器

JPS-300型自動封油排水器

１． 截油排水閥產品用途

   JPS－300型自動封油排水器適用于石化行業油品密度＜＝970kg/m3的油品生產裝置區和儲油罐區排水管道的截油排水需要。

  2 ．截油排水閥產品工作原理

    截油排水閥既可安裝于防火堤內又可安裝于防火堤外，不需任何能源，不需人工控制既可實現排水管道的開通與關閉，實現自動排水并自動控制異常情況下油品的外泄保證油品作業區的安全。本裝置是根據水密度和浮力的原理，利用一個密度介于油和水之間的蝶型浮體對圓孔的開合來控制排水通道的開通和關閉運行狀態如下：

1、管道內介質全為水或含有極少量浮油時，由于浮體被浮起，通道打開水被排除。

2、管道內介質全為油時，油將緩沖室內的水向下壓出，隨著緩沖室內水的減少，油的增加，浮體所受的浮力越來越小，當浮體所受的力小于浮體的重力，浮體下沉將圓孔堵塞即關閉，油不能流出。

3、當管道內油水混合時，進水通道，緩沖室與水通道組成了水封結構，水從緩沖室下排除，而油從緩沖室上部回流。

4、當管道內無介質時，由于裝置內保持一定的水位，裝置內浮體保持常浮狀態，使油品罐區內的水隨時能正常排出。緩沖室內保持一定的水位，一方面保持通道的正常開通，另一方面形成水封使通道的閥前后被水隔斷可確保區域安全。

5、技術特點

    1）當罐區排水管道內介質為水時，本裝置通道打開，水被排放。

    2）當罐區排水管道內介質為油時，本裝置通道自動關閉，油品被截留。

    3）當罐區排水管道為油水混合時，油品浮起被截留，水被排放。

    4）當罐區排水管道無介質時，本裝置內可自動保留一定水位，一方面保證通道正常開通，另一方面裝置內形成水封使排水通道在裝置前后被水隔開、確保油品罐區的安全。

    5）本裝置利用物理原理自動控制排水通道的啟閉，不需人工控制，不需能源。

6）本裝置進水通道下部安有自動蓄水裝置，當浮體底部水位不足，自動蓄水裝置可自動實現補充水位將浮體浮起．

　　綜上所述，JPS－300型自動封油排水器設計合理，結構先進、操作方便、安全適用。對油品罐區的安全防火、環境保護起到極其重要的作用。具有良好的社會效益和經濟效益。

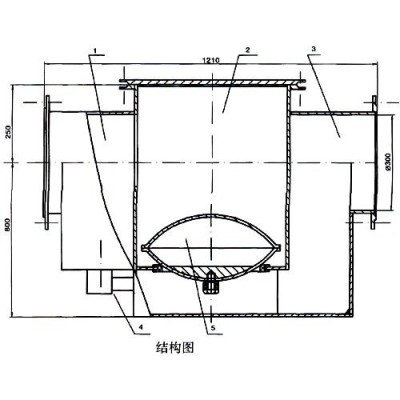

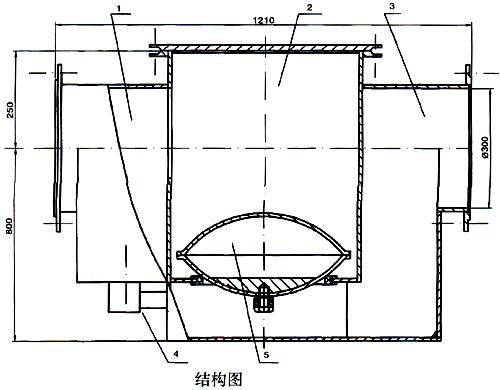

３．截油排水閥結構原理

1　進水通道　　2　緩沖室　　3　出水通道　　4　自動蓄水裝置　　5　浮體

 ４． 截油排水閥安裝特點

    1）本裝置與排水管道由法蘭直接連接。

    2）本裝置在地下埋裝，不占用地面面積。

    3）本裝置可以根據情況在防火堤內部或外部安裝，靈活方便。

    4）本裝置采用中石化標準安裝圖，設計使用方便。

5）本裝置安裝后可通排水管道的排放水自動實現浮體懸浮，自動進入正常工作狀態。

5.截油排水閥安裝示意圖：
