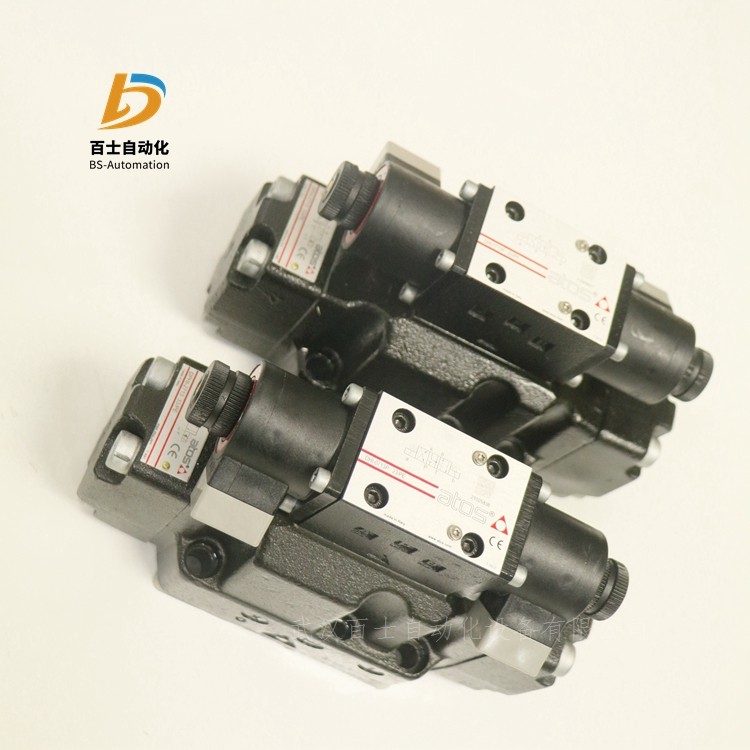

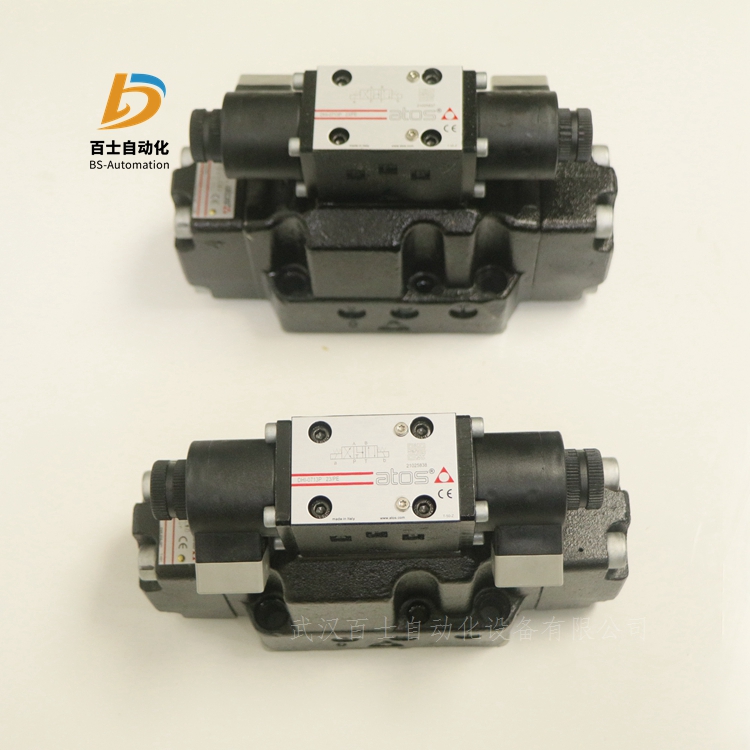

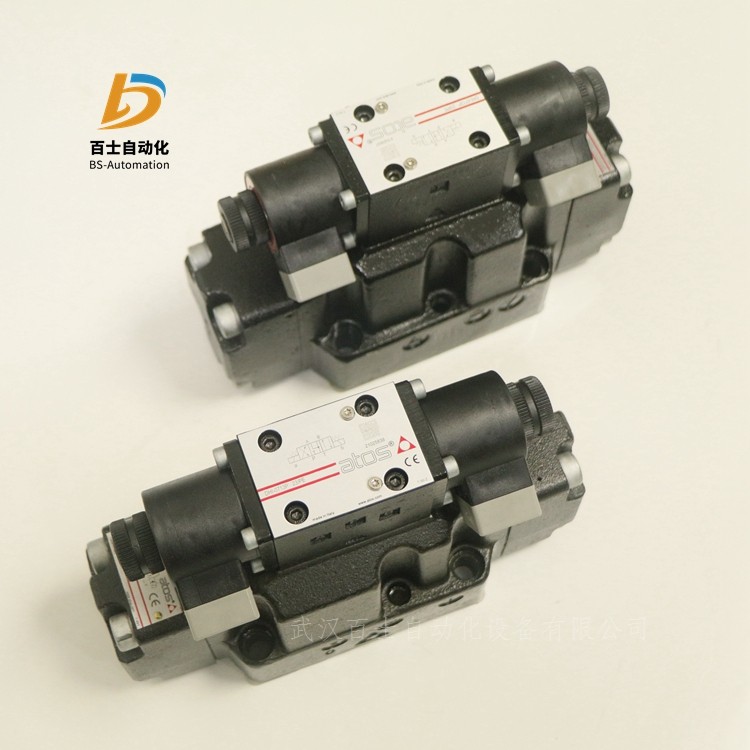

武漢百士主營產品系列ATOS液壓換向閥DP-3501/2/H 55

武漢百士主營產品系列ATOS液壓換向閥DP-3501/2/H 55

武漢百士自動化設備有限公司

雷青

通訊地址：湖北省武漢市蔡甸區長江路505號長江楚韻1棟2單元1502室

產品簡介：

     電液伺服系統 電液系統是一種由電信號處理裝置和液壓動力機構組成的反饋控制系統。常見的有電液位

伺服系統、電液速度控制系統和電液力（或力矩）控制系統。是一個典型的電液位置伺服控制系統。圖中反

饋電位器與指令電位器接成橋式電路。反饋電位器滑臂與控制對象相連，其作用是把控制對象位置的變化轉

換成電壓的變化。反饋電位器與指令電位器滑臂間的電位差（反映控制對象位置與指令位置的偏差）經放大

器放大后，加于電液伺服閥轉換為液壓信號，以推動液壓缸活塞，驅動控制對象向消除偏差方向運動。當偏

差為零時，停止驅動，因而使控制對象的位置總是按指令電位器給定的規律變化。

　　電液伺服系統中常用的位置檢測元件有自整角機、旋轉變壓器、感應同步器和差動變壓器等。伺服放大

器為伺服閥提供所需要的驅動電流。電液伺服閥的作用是將小功率的電信號轉換為閥的運動，以控制流向液

壓動力機構的流量和壓力。因此，電液伺服閥既是電液轉換元件又是功率放大元件，它的性能對系統的特性

影響很大，是電液伺服系統中的關鍵元件。液壓動力機構由液壓控制元件、執行機構和控制對象組成。液壓

控制元件常采用液壓控制閥或伺服變量泵。常用的液壓執行機構有液壓缸和液壓馬達。液壓動力機構的動態

特性在很大程度上決定了電液伺服系統的性能。

性能參數：

換向閥是具有兩種以上流動形式和兩個以上油口的方向控制閥。是實現液壓油流的溝通、切斷和換向，以及

壓力卸載和順序動作控制的閥門。

雙向換向閥

可分為手動換向閥、電磁換向閥、電液換向閥等。

又稱克里斯閥，閥門的一種，具有多向可調的通道，可適時改變流體流向。

工作時借著閥外的驅動傳動機構轉動驅動軸，帶動搖拐臂，啟動閥板，使工作流體時而從左入口通向閥的下

部出口，時而從右入口變換通向下部出口，實現了周期變換流向的目的。

這種變換閥在石油、化工生產中有著廣泛的應用，在合成氨造氣系統中為常用。此外，換向閥還可作成閥瓣

式的結構，多用于較小流量的場合。工作時只需轉動手輪通過閥瓣來變換工作流體的流向。

2工作原理

六通換向閥主要由閥體、密封組件、凸輪、閥桿、手柄和閥蓋等零部件組成。閥門由手柄驅動，通過手柄帶

動閥桿與凸輪旋轉，凸輪具有定位驅動與鎖定密封組件的開啟與關閉功能。手柄逆時針旋轉，兩組密封組件

分別在凸輪的作用下關閉下端的兩個通道，上端的兩個通道分別與管道裝置的進口相通。反之，上端的兩個

通道關閉，下端兩個通道與管道裝置的進口相通，實現了不停車換向。

六通換向閥

1上閥蓋 2手柄 3閥桿 4凸輪 5密封組件 6閥蓋 7閥體

(1)六通閥的閥體由隔板分成兩腔，每腔都有3個通道，中間為進油口，兩端為出油口。閥體為碳鋼板焊結構，

體積小，質量輕，結構緊湊，提高了材料的利用率，縮短了生產周期，降低了成本。密封面堆焊不銹鋼，防銹

耐腐蝕，密封面經過精加工后拋光研磨，表面粗糙度Ra≤0.8μm。

(2)六通閥有兩組密封組件。每組密封組件由閥瓣、密封圈、調整塊、調節螺釘、夾板和螺栓組成。閥瓣為碳

鋼板焊件，設有加強筋，即增加閥瓣強度又起導向作用，保證每組閥瓣間的同軸度。閥瓣上鑲嵌聚氨脂橡膠圈，

該材料具有耐油、耐磨損、性能穩定、密封良好和使用壽命長的特點。在凸輪的作用下，密封圈的球面與閥體

密封面相接觸產生擠壓彈性變形，達到密封效果。調整塊和調節螺釘在兩組密封組件不能同步到位時可起調整

作用，確保各通道密封性能同步到位。

密封組件

1夾板 2螺栓 3調整塊 4閥瓣 5密封圈 6調整螺釘

(3)閥桿與閥體隔板和上閥蓋間的軸向密封采用O形圈。

(4)閥體隔板及上閥蓋軸孔部位鑲有銅套，可減小與O形圈間的摩擦力矩，密封組件開啟與關閉靈活，操作力

矩小。

(5)上閥蓋設有指示牌及限位螺釘，閥桿上安裝指針，明確指示各通道的接通狀況，易于操作。

4分類

(1)機動換向閥，機動換向閥又稱行程閥。

(2)電磁換向閥，電磁換向閥是利用電磁吸引力操縱閥芯換位的方向控制閥。

(3)電液換向閥，電液換向閥是由電磁換向閥和液動換向閥組成的復合閥。

(4)手動換向閥，手動換向閥是用手推杠桿操縱閥芯換位的方向控制閥。

優點

動作準確、自動化程度高、工作穩定可靠，但需附設驅動和冷卻系統，結構較為復雜；閥瓣式結構則較簡單

，多用于流量較小的生產工藝上。

在石油、化工、礦山和冶金等行業中，六通換向閥是一種重要的流體換向設備。該閥安裝在稀油潤滑系統輸

送潤滑油的管道中。通過變換密封組件在閥體中的相對位置，使閥體各通道連通或斷開，從而控制流體的換

向和啟停。

電液換向閥是電磁換向閥和液控換向閥的組合，它是用電磁換向閥控制液控換向閥的動作，變換流體流動方

向的控制閥。

電液換向閥和液控換向閥主要用在流量超過電磁換向閥正常工作允許范圍的液壓系統中，對執行元件的動作

進行控制，或對油液的流動方向進行控制。

說明事項

1. 產品可任意安裝，優先考慮水平位置。

2. 液壓系統所用介質必須過濾，過濾精度至少20μm。

3. 固定螺釘請按樣本中所列參數選用。

4. 與閥連接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm

工作原理：當兩個電磁閥線圈通電時，平衡孔回路關閉，泄流孔回路打開，活塞上腔泄壓，活塞上行，閥門

打開。反之，活塞下行，閥門關閉。在閥門開啟和關閉過程中，可將流量（流速）信號及閥塞位置信號傳送

給計算機，經過計算機處理后發出相應的指令，控制兩個電磁導閥的通、斷電狀態，使活塞的上下腔的液壓

差產生變化，從而將活塞控制在所需的開啟高度上，實現對管道介質流量的控制。

產品型號：

DPHI-1614/AD-X 24DC

DPHI-1631/2/DE-X 24DC

DPHI-1711/D-X 24DC 40

DPHI-1713/DH-X 24DC

DPHI-1713/D-X 230/50/60AC

DPHI-1713/D-X 24DC 40

DPHI-1713-X 24DC

DPHI-2611/DS-X 24DC 31

DPHI-2611/D-X 24DC 31

DPHI-2613/AD-X 24DC 31

DPHI-2613/A-X 24DC 31

DPHI-2613/D-X 24DC 31

DPHI-2613-X 24DC

DPHI-2630/2/E-X 24DC 31

DPHI-2631/2/A-X 24DC 31

DPHI-2631/2/D 24DC 31

DPHI-2631/2/DH9RWP-X 24DC 31

DPHI-2631/2/D-X 24DC 31

DPHI-2631/2/E-X 24DC

DPHI-2631/2/FI/NC-X 24DC 30

DPHI-2631/2-X 24DC 31

DPHI-2671/DS-X 24DC 31

DPHI-2701/DH-X 24DC 31

DPHI-2701/R-X 24DC 31

DPHI-2711/DS-X 230/60AC 31

DPHI-2711/D-X 230/50/60AC

DPHI-2711/D-X 24DC

DPHI-27116-X 24DC

DPHI-2711-X 24DC

DPHI-2713/D-X 24DC

DPHI-2713-X 24DC

DPHI-2716/H9-X 24DC

DPHI-27193/HWP-X 24DC 31

DPHI-2751/2/D-X 24DC 31

DPHI-2751/2-X 24DC 31

DPHI-3630/2/D-X 24DC 53

DPHI-3631/2/E-X 24DC

DPHI-3631/2/FI/NC-X 24DC 52

DPHI-3631/2-X 24DC 53

DPHI-3710/D-X 24DC

DPHI-3711/1/D-X 24DC

DPHI-3711/DE-X 24DC

DPHI-3711/DS-X 230/50/60AC

DPHI-3711/D-X 24DC

DPHI-3711/FI/NC-X 24DC 52

DPHI-3713/DS-X 230/50/60AC

DPHI-3713/D-X 24DC 53

DPHI-3713/E-X 230/50/60AC

DPHI-3713/H-X 230/50/60AC 53

DPHI-37139/S-X 24DC

DPHI-3713-X 24DC 53

DPHI-3714/8/DE-X 24DC

DPHI-3714/DE-X 24DC

DPHI-3714/R-X 24DC 53

DPHI-3716-X 24DC 53

DPHI-3751/2/D-X 24DC 53

DPHI-3751/2-X 24DC 53

DPHI-6713/D-X 24DC 33

DPHI-6713/E-X 230/50/60AC 33

DPHI-6713-X 24DC 33

DPHI-6716/D-X 24DC

DPHO-3630/2/A-X 24DC 11

DPHO-6713/D-X 24DC 11

DPHU-1713/H-X 24DC 41

DPHU-1713-X 24DC 32

DPHU-1751/2-X 24DC

DPHU-2631/2/EH9-X 24DC 32

DPHU-2711/HL2-X 24DC

DPHU-2711/H-X 24DC 32

DPHU-2711-X 24DC 32

DPHU-2713/D-X 24DC 32

DPHU-2713/H-X 24DC 32

DPHU-2713/L1-X 24DC 32

DPHU-2713-X 24DC

DPHU-2714/EH-X 24DC

DPHU-2750/L1-X 24DC

DPHU-2751/2/WP-X 24DC

DPHU-2751/2-X 24DC

DPHU-3711/L1-X 24DC

DPHU-3711/S-X 24DC 54

DPHU-3713/D-X 24DC 54

DPHU-3713-X 24DC

DPHU-3716-X 24DC 54

DPHU-3717-X 24DC 54

DPHU-3751/2-X 24DC 54

DPHU-3751/D-X 24DC

DPHU-6711/DH-X 24DC 34

DPHU-6711/H-X 24DC 34
