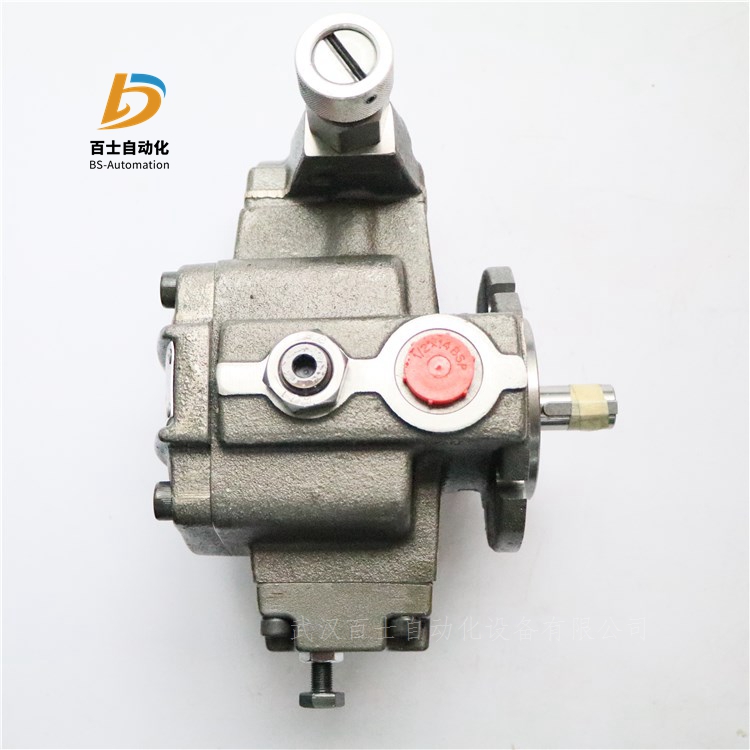

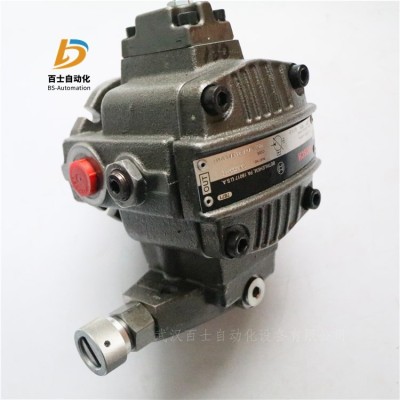

力士樂葉片泵0513300225 全新原裝正品

武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品

現貨供應，歡迎新老客戶詢價采購！

產品簡介：

博世力士樂（BOSCH-REXROTH）的內齒輪泵可在較寬的速度范圍內以高效率提供所需的體積流量，從

而為節能做出重要貢獻。其低慣性矩可實現動態驅動。帶內齒輪泵的變速驅動器是傳統變量泵系統的低噪

音替代品。

力士樂REXROTH內嚙合齒輪泵 PGF2-2X/016RE20VU2

R900932269

內齒輪泵，規格 16，壓力 250 bar，適用于工業和移動應用，開路

適用于變速驅動器 低噪音和低脈動水平 通過間隙補償實現高效率 適用于壓力下的 200 萬次負載變化

鋁制外殼

恒排量內齒輪泵

適用于具有開環控制的工業或移動應用

帶 FKM 密封件

位移類型 恒定

標稱尺寸 [cm3] 16

大壓力 [bar] 250

大體積流量 [l/min] 57.6

軸端 圓柱形 ? 20 帶滑鍵，ISO 3019-2

通過驅動 有

旋轉方向 右轉

緊固件 2 孔安裝法蘭 82-2，符合 ISO 3019-1

液壓油 HL,HLP,HEES,HEPR

密封 FKM

重量 [kg] 4.84

力士樂REXROTH內嚙合齒輪泵

PGH-2X

機座大小 2, 3

規格 5 … 16

組件系列 2X

大工作壓力 350 bar

大排量 16 cm3

特征

固定排量

低工作噪音

低脈動流量

由于具有密封間隙補償，因此在低速和低粘度情況下也可實現效率

適合較大的粘度和速度范圍

所有機座大小和規格之間可以任意組合

可與內嚙合齒輪泵、徑向柱塞泵和外嚙合齒輪泵組合使用

PGH 類型液壓泵為具有恒定排量的間隙補償內嚙合齒輪泵。

它們基本由殼體、軸承蓋、端蓋、內嚙合齒輪、小齒輪軸、軸承、軸向墊片、端蓋、安裝法蘭、止動銷及

分段填充部件組成，分段填充部件包括：分段、扇形支撐體及密封輥。

吸油和排油過程

根據流體動力學安裝的小齒輪軸 按所示旋轉方向傳動內嚙合齒輪。

旋轉過程中，吸油范圍內容積會增加約 90°。欠壓使液壓油流入腔體中。

利用鐮狀的分段填充部件將吸油口和壓力腔分開。在壓力腔中，小齒輪軸 的輪齒再次嚙合在內嚙合齒輪 的

輪齒間隙中。通過壓力通道將液體排出。

軸向補償力 FA 作用于壓力腔內部且與軸向墊片 內的壓力場一同生成。

因此旋轉部件與固定部件之間的液壓軸縱向間隙非常小且確保壓力腔液壓軸完全密封。

徑向補償力 FR 作用在分段 和扇形支撐體上。

依靠工作壓力將兩個分段填充部件 和壓在小齒輪軸 和內嚙合齒輪 的缸頭直徑。

分段和扇形支撐體間的面積比和密封輥  位置在設計時應確保實現內嚙合齒輪、分段填充部件和小齒輪軸 之

間近乎無漏泄間隙的密封。

密封輥  下的彈簧部件可確保在小的壓力下也能夠提供足夠的接觸壓力。

流體動力和流體靜力安裝

作用在小齒輪軸 上的力由流體動力潤滑的徑向滑動軸承 承受；作用在內嚙合齒輪 上的力有流體靜力軸承承受。

齒輪輪齒系統

裝齒為漸開線輪齒系統。當嚙合長度較大時，充液流量和壓力波動較?。幻}動速度減小明顯降低了工作噪音。

PGH 型號液壓泵為具有恒定排量的間隙補償內嚙合齒輪泵。根據流體動力學安裝的小齒輪軸將驅動內嚙合齒

輪。通過在吸油范圍內打開的小齒輪軸和內嚙合齒輪齒側間隙吸入液壓油并將其送入壓力范圍。吸油區域和壓

力范圍由徑向補償元件以及內嚙合齒輪和小齒輪軸之間的齒輪嚙合分開。

力士樂REXROTH內嚙合齒輪泵

PGF

機座大小 1, 2, 3

規格 1.7 … 40

組件系列 2X, 3X

大工作壓力 250 bar

大排量 40.5 cm3

特征

固定排量

低工作噪音

低脈動流量

由于具有密封間隙補償，因此在低粘度情況下也可實現效率

使用壽命長，得益于滑動軸承和密封間隙補償

適合較大的粘度和速度范圍

吸油特性

所有機座大小和規格之間可以相互組合

可與內嚙合齒輪泵 PGH、葉片泵 PV7 和軸向柱塞泵組合

可根據要求在連接蓋中集成閥技術

工業應用中具備低中等性能和壓力范圍的驅動器，例如，機床

行走機械應用中具備較高工作壓力的耐疲勞驅動器，例如，提升設備、風扇和擴張器

PGF 類型液壓泵為具有恒定排量的泄漏間隙補償內嚙合齒輪泵。它們基本由殼體、軸承蓋、端蓋、內嚙合齒輪

、小齒輪軸、軸承、軸向墊片、止動銷及分段填充部件組成，分段填充部件包括：分段、扇形支撐體及密封輥。

吸油和排油過程

根據流體動力學安裝的小齒輪軸 按所示旋轉方向傳動內嚙合齒輪。在旋轉過程中，吸油范圍內容積將增加約

180° 以上。欠壓使液壓油流入腔體中。鐮狀的分段填充部件 將吸油部分與壓力腔隔開。在壓力腔內，小齒輪

軸 的輪齒再次嚙合在內嚙合齒輪 的輪齒之間。通過壓力通道將液體排出。

軸向補償力 FA 作用于壓力腔內部且與軸向墊片 內的壓力場一同生成。因此旋轉部件與固定部件之間的液縱向

間隙非常小且確保壓力腔液密封。

徑向補償力 FR 作用在分段 和扇形支撐體.分段和扇形支撐體間的面積比和板件密封  位置在設計時應確保實現

內嚙合齒輪、分段填充元件 和小齒輪軸 之間近乎無泄漏間隙的密封。板件密封  下的彈簧元件可確保在小的壓

力下也能夠提供足夠的接觸壓力。

流體動力和流體靜力安裝

作用在小齒輪軸 上的力由流體動力潤滑的徑向滑動軸承 承受；作用在內嚙合齒輪 上的力由流體靜力軸承承受。

齒輪輪齒系統

齒輪輪齒系統為漸開線輪齒系統。當嚙合長度較大時，充液流量和壓力波動較小；脈動速度減小明顯降低了工作

噪音。

所用材料

殼體、軸承蓋、端蓋 和軸向墊片:鋁合金內嚙合齒輪、小齒輪軸 和止動銷：鋼制普通軸承:帶鋼背分段的銅錫 和扇

形支撐體：黃銅合金板件密封 :塑料

德國力士樂REXROTH內嚙合齒輪泵訂貨號和型號：

R900932132 PGF1-2X/1,7RA01VP1

R900086159 PGF1-2X/1,7RE01VU2

R900086159 PGF1-21/1,7RE01VU2

R900952850 PGF1-21/3,2LN12VM-A387

R901021469 PGF1-21/1,7LA01VP1-A340B

R900932136 PGF1-2X/4,1RA01VP1

R900932136 PGF1-21/4,1RA01VP1

R900932183 PGF1-21/1,7LA01VP1

R900086166 PGF1-21/2,2RL01VM

R900086163 PGF1-2X/4,1RE01VU2

R900932137 PGF1-2X/5,0RA01VP1

R900932135 PGF1-2X/3,2RA01VP1

R900952850 PGF1-2X/3,2LN12VM-A387

R900932261 PGF2-2X/019RE01VE4

R900932269 PGF2-22/016RE20VU2

R900932271 PGF2-22/011RE01VE4

R900932267 PGF2-22/016RE01VE4

R900932266 PGF2-2X/008RE01VE4

R900571401 PGF2-2X/019RA20VP2

R900932274 PGF2-2X/013RE01VE4

R900931660 PGF2-2X/006RJ01VU2

R900932269 PGF2-2X/016RE20VU2

R900938281 PGF2-22/011RJ01VU2

R900930689 PGF2-22/013RJ01VU2

R900564037 PGF2-2X/008RA01VP2

R900032712 PGF2-2X/013RA20VP2

R901018829 PGF2-22/016RJ01VU2

R900779104 PGF2-2X/011RJ01VU2K

R900983936 PGF2-2X/011RE01VE4K

R900932111 PGF3-31/040RE07VE4

R987046566 PGF3-31/025RE07VE

R900932112 PGF3-3X/032RE07VE4

R900029617 PGF3-3X/025RJ07VU2
