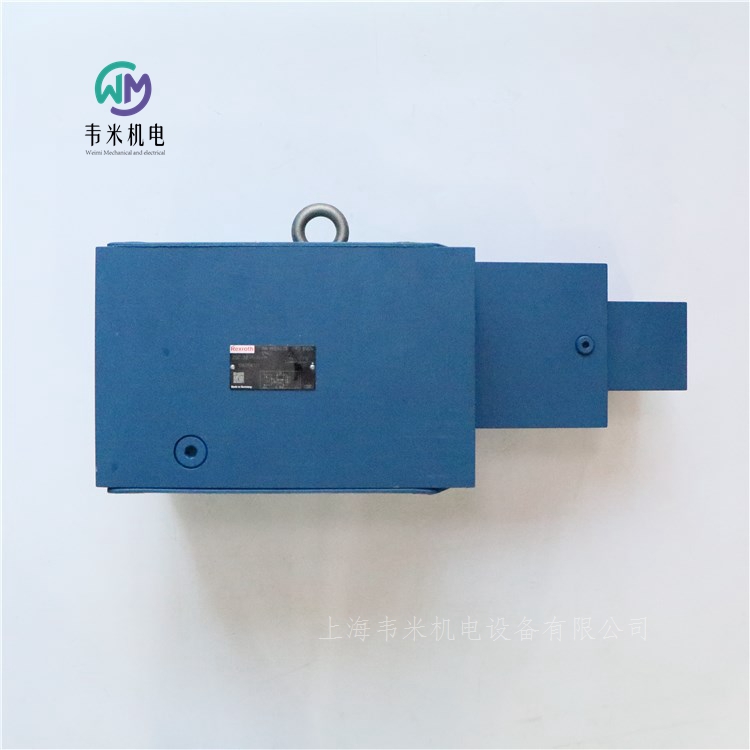

REXROTH壓力補償器ZDC32P-22/M

REXROTH壓力補償器ZDC32P-22/M，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，10年老店，產品圖片實物拍攝，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，常用產品現貨供應。歡迎新老客戶咨詢采購！

力士樂REXROTH進油口壓力補償器，直動式

ZDC 10...32

規格 10, 16, 25, 32

重量  3kg, 3.5kg, 8.9kg, 64.7kg

組件系列 2X

大工作壓力 350 bar

大流量 520 l/min

溫度范圍  -20 … +70℃

粘度范圍  15 … 380mm2/s

疊加閥

孔圖按 ISO 4401

通過安裝的梭閥為通道 P → A 或 P → B 提供負載補償

二通型號“P”

三通型號“PT”(NG10 ... 25)

與比例方向閥相互作用時的流量控制

ZDC 型號的閥門為兩通或三通型直動式入口壓力補償器。

它們在通道 P 中被用作入口壓力補償器以提供負載補償。

這些閥門的基本構成為殼體、控制閥芯、帶有彈簧座 的壓縮彈簧和帶有已安裝梭閥 的罩蓋。

如果壓差 P1 → A1 或 P1 → B1 小于 10 bar，則壓縮彈簧使控制閥芯保持在 P2 到 P1 的打開位置。

如果壓差超過 10 bar，則控制閥芯向左移動直至壓差再次復位。

先導式比例方向閥可與入口壓力補償器配合用于“外部先導油供油”！

在 外部 先導油供油時，與通道 P 的連接將被堵塞。先導油由單獨的控制電路采樣。

在 內部 先導油供油時，與通道 P 的連接將被打開。先導油從壓力補償器節流側上游位置采樣（底板的油口 X 被堵塞）。

德國力士樂REXROTH壓力補償器訂貨號和型號：

R900488023 ZDC10P-25/M

R900488820 ZDC10P-25/XM

R900489669 ZDC16P-23/XM

R900344369 ZDC25P-21/M

R900344370 ZDC32P-22/M

力士樂REXROTH不帶集成電子元件 (OBE) 的直動式比例溢流閥

R901000848 DBET-62/350G24K4V

DBET

規格 6

組件系列 6X

大工作壓力 420 bar

大流量 2 l/min

直動式閥用于限制系統壓力

用比例電磁鐵操縱

帶對中螺紋和可拆卸線圈的比例電磁鐵

用于底板安裝：孔圖按 ISO 4401

模塊化設計的放大器，歐洲板卡格式，并作為插頭式放大器

可單獨調節的向上和向下的斜坡，控制值壓力特性曲線可精細調節

DBET型比例溢流閥是一種采用閥座設計的遠程控制閥，可用于限制系統壓力。借助帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈的內部與油口T或Y連接，并裝滿液壓油。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。閥門主要由殼體、比例電磁鐵、閥座和閥架組成。

基本原理

要設置系統壓力，需在控制電子元件處控制值。電子元件根據控制值驅動帶有電流的電磁線圈。由比例電磁鐵將電流轉換為機械力，機械力再通過電樞柱塞作用到閥架。將閥架推入閥座并阻塞油口P與T或Y之間的連接。如果閥架上的液壓力等于線圈磁力，該閥門通過提升閥架使其離開閥座來控制調定壓力，從而使液壓油能夠從油口P流到T或Y。如果控制值為零，則控制電子元件僅將小控制電流應用于比例電磁鐵，并且小調定壓力也會得到設置。

力士樂REXROTH帶集成電子元件的直動式比例溢流閥

DBETE

R901045246 DBETE-62/315G24K31F1V

R901121103 DBETE-62/420G24K31F1V

規格 6

組件系列 6X

大工作壓力 420 bar

大流量 2 l/min

直動式閥用于限制系統壓力

用比例電磁鐵操縱

帶對中螺紋和可拆卸線圈的比例電磁鐵

用于底板安裝：孔圖按 ISO 4401

設定值壓力特性曲線的制造公差小

DBETE 型比例溢流閥是一種采用閥座設計和集成電子元件 的遠程控制閥，可用于限制系統壓力。借助帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈的內部與油口T或Y連接，并裝滿液壓油。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。閥門主要由殼體、比例電磁鐵、閥座、閥架和集成電子元件組成。將電源電壓和控制值電壓施加于連接器 。在出廠時已按照非常低的制造公差對控制值壓力特性曲線進行了調節。

基本原理

要設置系統壓力，需在控制電子元件處控制值。電子元件根據控制值驅動帶有電流的電磁線圈。由比例電磁鐵將電流轉換為機械力，機械力再通過電樞柱塞作用到閥架。將閥架推入閥座并阻塞油口P與T或Y之間的連接。如果閥架上的液壓力等于線圈磁力，該閥門通過提升閥架使其離開閥座來控制調定壓力，從而使液壓油能夠從油口P流到T或Y。如果控制值為零，則控制電子元件僅將小控制電流應用于比例電磁鐵，并且小調定壓力也會得到設置。

力士樂REXROTH先導式比例減壓閥

DRE, DREE

R900932943 DRE6-11/100MG24K4M

0811402055 DRE6X-11/175MG24-8NZ4M

規格 6

組件系列 1X

大工作壓力 210 bar

大流量 30 l/min

連接類型  底板安裝

油口安裝面  ISO 4401-03-02-0-05

安裝位置  任意

周圍溫度范圍  -20 … +70℃

存儲溫度范圍  -20 … +80℃

防護等級符合 EN 60529 標準  IP65（如果使用的是適合且正確安裝的連接插頭。）

符合性 根據 EMC 指令 2014/30/EU 檢查 CE  EN 61000-6-2 和 EN 61000-6-3

液壓油溫度范圍  -20 … +80℃

粘度范圍  15 … 380mm2/s

液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15

先導流量  0.65l/min

大流量  30l/min

礦物油  HL, HLP

合適的密封材料  NBR, FKM

滯后  ± 2.5%

重復精度  < ± 2%

線性  ± 3.5%

控制值壓力特性曲線的制造公差  ± 2-3%

階躍響應  ≈ 150ms

電源  24VDC

小控制電流  100mA

大控制電流  1600mA

電磁線圈的電阻

20 °C 時的低溫值  5Ω

大高溫值  7.5Ω

占空比  100

電流消耗  1.5A

外部保險裝置  2A. 時間延遲

輸入

電壓  0 … 10V

電流  4 … 20mA

用于在接口 A（帶壓力限制裝置）中減壓

通過比例電磁鐵操作

用于底板安裝

油口安裝面符合 ISO 4401-03-02-0-05

使用外部控制電子元件進行操作時，借助電氣調節，設定值壓力特性曲線的制造公差較小

接口 A 中的小調定壓力

帶集成電子元件 (OBE)，可選

符合 EMC 指令 2014/30/EU 的 CE 標準

DRE(E) 型閥門是電控先導式三通減壓閥，可以為用電器提供壓力限制。該閥門用于降低系統壓力。

該閥門基本上由先導控制閥、比例磁鐵、帶主控制閥芯的主閥構成。

型號 DRE

通過比例磁鐵 在通道 A 中根據額定值調整待降低的壓力。

使用已卸壓的接口 P 時，彈簧將主控制閥芯保持在初始位置。

借此打開 A 至 T 的連接并阻止 P 至 A 的連接。

從接口 P 到環形通道的壓力連接。

先導油從孔流向接口 T，通過流量調節器、噴嘴流向先導控制閥，通過節流間隙流向縱向槽和孔。

減壓

控制室中先導壓力的形成作為設定值的函數。

將主控制閥芯向右移動，液壓油從 P 流向 A。

通過通道和噴嘴在彈簧腔的接口 A 中形成用電器壓力。

將接口 A 中的壓力提升至先導控制閥 的設定壓力，這會導致主控制閥芯向左移動。接口 A 中的壓力與先導控制閥 的設定壓力大致相同。

壓力限制

如果接口 A 中的壓力超過了先導控制閥 的設定壓力，則主控制閥芯繼續向左移動。

借此斷開從 A 到 T 的連接，并將接口 A 中所生成的壓力限制為已設定的設定值。

型號 DREE – 帶集成電子元件 (OBE)

這些閥門在功能和結構上都符合 DRE 類型。比例磁鐵 上還裝有一個配有控制電子元件的外殼 。

通過設備插頭連接電源電壓和設定值電壓或設定值電流。

出廠時通過較小的樣本偏差微調設定值壓力特性曲線。

力士樂REXROTH先導式比例減壓閥

DRE(M) 10, DRE(M) 20

R901279577 DREM10-61/200YG24-8K4M

規格 10, 25

組件系列 6X

大工作壓力 315 bar

大流量 300 l/min

安裝位置  任意

重量  4.7kg  6kg

存儲溫度范圍  -20 … +80℃

環境溫度范圍  -20 … +70℃

先導流量  0.8l/min

大流量  200l/min  300l/min

液壓油溫度范圍  -20 … +80℃

粘度范圍   15 … 380mm2/s

液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15 符合 ISO 4406 (c)

滯后  ± 3.5%

重復精度  < ± 2%

線性  ± 2%

控制值壓力特性曲線的制造公差  ± 3.5

階躍響應  10 ... 90%  ≈ 130ms

特點

用于降低系統壓力的閥

通過比例電磁鐵操作

帶可旋轉和可拆卸線圈的比例電磁鐵

用于底板安裝：油口安裝面符合 ISO 5781

A 到 Y 的第三條油路 (φ 7.5 mm)

線性化的壓力/給定值特性曲線

瞬態響應良好

可在 A 和 B 之間安裝可選單向閥

可選大壓力限制

DRE(M) 型閥門屬于先導式減壓閥。這些閥可用于降低工作壓力。

這些閥門的基本構成是帶比例電磁鐵的先導控制閥、帶主閥心的主閥，以及可選單向閥。

型號 DRE...

可通過比例電磁鐵根據控制值設置通道 A 中的壓力。

在靜止位置時 – 即通道 B 中沒有壓力時 – 彈簧將主閥芯保持在其初始位置。從通道 B 到通道 A 的連接關閉。因此可避免啟動躍變。

施加在通道 A 中的壓力通過孔作用于主閥芯的面。先導油從通道 B 穿過孔 流到恒定電流控制處，恒定電流控制保持先導流量恒定，與通道 A 和 B 之間的壓降無關。先導流量從

恒定電流控制處流入彈簧腔，穿過孔和，通過閥座 流進通道Y并由此回流。通過相關放大器對通道 A 中所需壓力進行預設。比例電磁鐵將閥架向閥座方向移動，并將彈簧腔中的壓力限制為設定值。如果通道 A 處壓力低于預設控制值，則彈簧腔內的較高壓力將會令主閥芯右移。從 B 到 A 的連接打開。如果已達到 A 處的調定壓力，此時主閥芯處的力達到平衡 - 主閥芯處于控制位置。

通道 A 的閥芯端面 處壓力 = 彈簧腔閥芯端面處壓力 – 彈簧力

如果在立式液壓油柱（例如，切斷位置的液壓缸活塞）中，要降低 A 處壓力（例如），則可以通過控制電子元件預設較低的控制值，這樣即可預選出較低的壓力值，該壓力值將立刻出現在彈簧腔內。作用于主閥芯表面 的 A 處的較高壓力值將主閥芯推向保護塞的方向，到達切斷位置。A 到 B 的連接堵塞，A 到 Y 的連接打開。彈簧處的力當前反向作用于主閥芯表面 的液壓力。在此主閥芯位置處，液壓油可從通道 A 經控制邊流向 Y，進入回流。

當 A 處壓力降至彈簧腔中的壓力和彈簧的 ?p 之和時，主閥芯將關閉控制邊 A 到 Y 處插口中的大控制孔。

相對于 A 處新控制值的剩余壓差約為 10 bar，當前壓力只可通過控制孔卸載。如此即可在無壓力下沖情況下實現良好瞬態響應。為實現由通道 A 到通道 B 的自由回流，可選擇安裝單向閥。通道 A 處部分充液流量同時可通過打開的主閥芯 A 到 Y 的控制邊流入回流。

型號 DREM...

為了提供液壓保護，防止比例電磁鐵上出現不允許的高電氣控制電流，導致油口 A 產生超額壓力，可以選擇安裝一個彈簧負載溢流閥，用于限制大壓力。此大壓力限制為基于相關壓力等級所設預設值。

力士樂REXROTH先導式比例溢流閥

(Z)DBE 6, (Z)DBEE 6

R901335463 ZDBEE6VP2-21/315G24K31A1M

規格 6

組件系列 2X

大工作壓力 350 bar

大流量 30 l/min

安裝位置  任意

重量  2.5kg

存儲溫度范圍  -20 … +80℃

周圍溫度范圍  -20 … +70℃

回流壓力 回流壓力油口 A，外部先導油

大流量  30l/min

液壓油溫度范圍  -20 … +80℃

粘度范圍  15 … 380mm2/s

液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15 符合 ISO 4406 (c)

滯后  ± 3%

重復精度  < ± 2%

線性  ± 3.5%

控制值壓力特性曲線的制造公差，與滯后特性曲線和壓力增加有關

液壓油  HL、HLP

合適的密封材料  NBR/FKM

大線圈電流  1760mA

電磁線圈電阻

20 °C 時的低溫值  5.5Ω

大高溫值  8.05Ω

占空比  100

電源  24VDC

特點

用于限制系統壓力的先導式比例閥  分離并卸壓以回到油箱

用比例電磁鐵操縱

帶可旋轉和可拆卸線圈的比例電磁鐵

用于底板安裝或疊加閥板設計：油口安裝面符合 ISO 4401-03-02-05 和 DIN24340

閥和控制電子元件都出自同門

型號 DBE 和 ZDBE 的外部控制電子元件

線性化的壓力/給定值特性曲線

帶集成電子元件 (OBE) 的型號 DBEE 和 ZDBEE

設定值壓力特性曲線的制造公差小

(Z)DBE 型先導式比例溢流閥由比例電磁鐵啟用。此閥門可用于限制系統壓力。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。這些閥門的基本構成為先導控制級和主級。先導控制組件由比例電磁鐵、閥架和閥座組成。主級由殼體和主閥心裝配組成。比例電磁鐵將電流按比例轉換為機械力。電流的增加會導致線圈磁力相應增加?？赏ㄟ^比例電磁鐵 根據控制值設置系統壓力。系統向通道 P 處施加的壓力作用于主閥芯裝配右側。同時，系統壓力將通過裝配有噴嘴的控制油路作用于閥芯的彈簧負載側。通過先導管路的閥座，彈簧腔閥架處壓力可克服比例電磁鐵 的力。當壓力達到預設值時，閥架將被從閥座上提起。此時先導油（取決于型號）即可通過油口 A (Y) 向外泄油或向內部油箱泄油，這也會限制主閥芯彈簧負載側的壓力。如果系統壓力繼續緩速上升，則閥芯右側高壓將把閥芯向左推進至 P 到 T 的控制位置。在處于小控制電流（對應于零控制值）時，將設置小調定壓力。

注意！

防止油箱管路空載運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 1 bar）。

(Z)DBEE 型先導式比例溢流閥由比例電磁鐵啟用。此閥門可用于限制系統壓力。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。這些閥門的基本構成為先導控制級和主級。先導控制組件由比例電磁鐵、閥架和閥座組成。在比例電磁鐵上，還配備帶控制電子元件的殼體。將電源電壓和控制值電壓施加于連接器。在出廠時已按照非常低的制造公差對控制值壓力特性曲線進行了調節。主級由殼體和主閥心裝配組成。比例電磁鐵將電流按比例轉換為機械力。電流的增加會導致線圈磁力相應增加?？赏ㄟ^比例電磁鐵 根據控制值設置系統壓力。系統向通道 P 處施加的壓力作用于主閥芯裝配右側。同時，系統壓力將通過裝配有噴嘴的控制油路作用于閥芯的彈簧負載側。通過先導管路的閥座，彈簧腔閥架處壓力可克服比例電磁鐵 的力。當壓力達到預設值時，閥架將被從閥座上提起。此時先導油（取決于型號）即可通過油口 A (Y) 向外泄油或向內部油箱泄油，這也會限制主閥芯彈簧負載側的壓力。如果系統壓力繼續緩速上升，則閥芯右側高壓將把閥芯向左推進至 P 到 T 的控制位置。在處于小控制電流（對應于零控制值）時，將設置小調定壓力。

注意！

防止油箱管路空載運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 1 bar）。

R901304331 DBE6-21/100G24K4M

力士樂REXROTH帶電磁啟動的直動式方向滑閥

WE 6...E

規格 6

組件系列 6X

大工作壓力 350 bar

大流量 (DC) 80 l/min

大流量 (AC) 60 l/min

三位四通、二位四通或二位三通型號

油口安裝面，符合 ISO 4401-03-02-0-05（帶或不帶孔）

高功率線圈，可選旋轉 90°

電氣連接作為單個或對中連接

輔助操縱裝置，可選

閥芯位置監控，可選

當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU

電磁線圈是經過認可的組件，帶有 UR 標記，符合 UL 906，版本 1982，可選

通過 CSA 認證，可選

WE 型號的方向閥為電磁線圈操作方向滑閥，該閥可用作電磁組件。它們用于控制流動的開始、停止和方向。

該方向閥的基本構成為殼體、一個或兩個電磁鐵、控制閥芯和復位彈簧。

在斷電狀態下，控制閥芯由復位彈簧保持在中間位置或初始位置（版本 "O" 除外）。

接通液壓油中的電磁鐵時，控制閥芯從其靜止位置到所需的終端位置。這樣可根據所選符號發出所需的流體方向。

在關閉電磁鐵后，控制閥芯將被推回至中間位置或初始位置（帶 "OF" 器的閥和不帶彈簧類型 "O" 的閥除外）。

輔助操作可在磁鐵不通電的情況下手動切換閥門。

液壓系統必須正確排風，以確保正常運行。

不帶彈簧復位 "O"（僅適用于符號 A、C 和 D）

這種型號為帶兩個切換位置和兩個電磁鐵且不帶器的方向閥。在控制閥芯處不帶彈簧復位的閥在斷電狀態下無確定的初始位置。

不帶彈簧復位，帶器 "OF"（僅適用于符號 A、C 和 D）

這種型號為帶兩個開關位置和兩個電磁鐵且帶器的方向閥。控制閥芯通過器固定在相應的切換位置。因此，在操作過程中，無需向電磁鐵施加電流，這有助于節能操作。

型號 "73...A12"（軟切換行為）

控制閥芯和電磁線圈的組成減少了閥門打開或關閉時發生的換向行程的次數。與標準閥相比，換向行程（測量為加速度值 a）可以減少約 85 %，具體取決于控制閥芯的型號（參見 "加速度值"）。

注意：

連接兩個或多個閥門的泄油管路中的壓力峰值可能導致帶有器的型號發生意外的控制閥芯運動。建議鋪設單獨的回油管路或在泄油管路中安裝單向閥。

由于設計原理，閥門會發生內部泄漏，泄漏量在使用壽命期間會增加。

節流插件

根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。

德國力士樂REXROTH電磁閥訂貨號和型號：

R900561180 3WE6A62/EG24N9K4

R978017740 3WE6A6X/EG24N9K4/62

R900907814 3WE6B9-62/EG24N9K4

R900561272 4WE6C62/EG24N9K4

R900901748 4WE6C62/EW110N9K4

R900908879 4WE6D62/EG110N9K4

R900561274 4WE6D62/EG24N9K4

R900908590 4WE6D62/EG24N9K4/B12

R900903081 4WE6D62/EG205N9K4

R900916984 4WE6D62/EG220N9K4

R901008688 4WE6D62/EG220N9K4/V

R900909559 4WE6D62/EW230N9K4

R901483086 4WE6D62/OFEG110N9K4/B12

R900567512 4WE6D62/OFEG24N9K4

R900903465 4WE6D62/OFEG24N9K4/V

R900922533 4WE6FB62/EG24N9K4

R900567997 4WE6J73-62/EG24N9K4/A12

R900931967 4WE6JA62/EG24N9K4/B08

R900903463 4WE6L62/EG24N9K4/V

R900577475 4WE6M62/EG24N9K4

R900571012 4WE6R62/EG24N9K4

R900905896 4WE6Y62/EW110N9K4

R900556472 4WE6Y62/EG24K4QMAG24

R900561276 4WE6Y62/EG24N9K4

R900909178 4WE6Y62/EG24N9K4/B08

R900917497 4WE6Y62/EG24N9K4/B10

R900922335 4WE6Y62/EG220N9K4

R900765505 4WE6Y62/EG26N2K4K

R901073870 3WE6A62/OFEG220N9K4

R901235381 4WE6D46-62/OFEG24N9K72LSO407

R900561274 4WE6D6X/EG24N9K4

R900574632 4WE6D62/EG24K4QMBG24

R900909559 4WE6D6X/EW230N9K4

R900546257 4WE6D73-62/EG24N9K4/A12

R901235374 4WE6D73-6X/EG24N9K72L/A12

R900927437 4WE6D73-62/EG24N9K4/A12B10

R900561278 4WE6E62/EG24N9K4

R900903464 4WE6E62/EG24N9K4/V

R900921477 4WE6E62/EG24N9K4/B10

R900558641 4WE6E62/EW110N9K4

R901259406 4WE6E73-62/EG24N9K72L/A12=AN

R900561280 4WE6EA62/EG24N9K4

R901162080 4WE6EB62/EG220N9K4

R901034409 4WE6E6X/BG24NXDZ2/V

R900551703 4WE6J62/EW110N9K4

R900908878 4WE6J62/EG110N9K4

R900561288 4WE6J62/EG24N9K4

R900911762 4WE6J62/EW230N9K4

R900912079 4WE6J62/EW230N9K4/B10

R900548772 4WE6J62/EG24N9K4/V

R900922207 4WE6J62/EG220N9K4

R901235012 4WE6J62/EG24N9K72L

R900548271 4WE6J6X/EG24N9K4/B10

R900765511 4WE6J62/EG26N2K4K

R900561291 4WE6JB62/EG24N9K4

R900932917 4WE6JB62/EG24N9K4/V

R900561292 4WE6Q6X/EG24N9K4

R901235370 4WE6Q62/EG24N9K72L

R900940418 4WE6Y11-62/EG24N9K4

R900561286 4WE6H62/EG24N9K4

R900549534 4WE6HA62/EG24N9K4

R900561282 4WE6G62/EG24N9K4

R900912493 4WE6G62/EW230N9K4

R900561284 4WE6GA62/EG24N9K4

R900549534 4WE6HA62/EG24N9K4

R900578186 4WE6UA62/EG24N9K4

R901396248 4WE6U62/EG220N9K4/V

力士樂REXROTH帶電磁啟動的直動式方向滑閥

WE 6...H

規格 6

組件系列 7X

大工作壓力 315 bar

大流量 60 l/min

三位四通、二位四通或二位三通型號

標準型號

油口安裝面符合 DIN 24340，形式 A

帶濕式插腳的直流線圈

電磁線圈可旋轉

更換線圈時，不必打開耐壓密閉腔體

電氣連接作為單個連接

隱式手動應急操作

WE 型號的方向閥為電磁線圈操作的方向滑閥。這些閥控制流體的啟動、停止和方向。

這些方向閥主要由殼體、一個或兩個線圈、控制閥芯和一個或兩個復位彈簧組成。在斷電情況下，控制閥芯由復位彈簧固定在中心位置或初始位置?？刂崎y芯由帶濕式插腳的線圈啟動。

要確保正常運行，請確保將線圈的壓力腔注滿液壓油！

線圈的力通過推桿作用在控制閥芯上并將后者從其靜止位置推到所需的終端位置。這樣就可以根據符號釋放所需流向。在線圈滅磁后，復位彈簧將控制閥芯推回其靜止位置。

手動應急操作可在線圈不通電的情況下控制閥芯。

德國力士樂REXROTH電磁閥訂貨號和型號：

R901089245 4WE6C70/HG24N9K4

R901087088 4WE6D70/HG24N9K4

R901087087 4WE6E70/HG24N9K4

R901108990 4WE6J70/HG24N9K4/B10

R901133322 4WE6HA70/HG24N9K4

R901089241 4WE6J70/HG24N9K4

R901108990 4WE6J70/HG24N9K4/B10

R901108705 4WE6JB70/HG24N9K4

力士樂REXROTH帶電磁啟動的直動式方向滑閥

WE 10...E

規格 10

組件系列 5X

大工作壓力 350 bar

大流量 160 l/min

三位四通、二位四通或二位三通型號

油口安裝面符合 ISO 4401-05-04-0-05

高功率線圈，可選旋轉 90°

電氣連接作為單個或對中連接

可選擇與 PWM 連接器（快速切換放大器，節能）搭配使用

輔助操縱裝置，可選

當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU

電磁線圈是經過認可的組件，帶有 UR 標記，可選

通過 CSA C22.2  139-13 認證，可選

WE 型號的方向閥為電磁線圈操作方向滑閥，該閥可用作電磁組件。該閥控制流體的啟動、停止和方向。

該方向閥的基本構成為殼體、一個或兩個電磁鐵、控制閥芯和復位彈簧 。在斷電狀態下，控制閥芯由復位彈簧保持在中間位置或初始位置（版本 "O" 除外）。接通液壓油中的電磁鐵時，控制閥芯從其靜止位置到所需的終端位置。這樣可根據所選符號發出所需的流體方向。

在關閉電磁鐵后，控制閥芯將被推回至中間位置或初始位置（帶 "OF" 器的閥和不帶彈簧類型 "O" 的閥除外）。

輔助操作可在磁鐵不通電的情況下手動切換閥門。

液壓系統必須正確通風，以確保能夠發揮正常功能。

不帶彈簧復位 "O"（僅適用于符號 A、C 和 D）

這種型號為帶兩個切換位置和兩個電磁鐵且不帶器的方向閥。在控制閥芯處不帶彈簧復位的閥在斷電狀態下無確定的初始位置。

不帶彈簧復位，帶器 "OF"（僅適用于符號 A、C 和 D）

這種型號為帶兩個開關位置和兩個電磁鐵且帶器的方向閥?？刂崎y芯通過器固定在相應的切換位置。因此，在操作過程中，無需向電磁鐵施加電流，這有助于節能操作。

型號 "73...A12"（軟切換行為）

控制閥芯和電磁線圈的組成減少了閥門打開或關閉時發生的換向行程的次數。

與標準閥相比，換向行程（測量為加速度值 a）可以減少約 85 %，具體取決于控制閥芯的型號（參見 "加速度值"）。

注意：

連接兩個或多個閥門的泄油管路中的壓力峰值可能導致帶有器的型號發生意外的控制閥芯運動。建議鋪設單獨的回油管路或在泄油管路中安裝單向閥。

由于設計原理，閥門會發生內部泄漏，泄漏量在使用壽命期間會增加。

節流插件

根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。

德國力士樂REXROTH電磁換向閥訂貨號和型號：

R900944371 4WE10D33/CG220N9K4/V

R901487117 4WE10C50/EW230N9K4/M

R900598925 4WE10D33/CW110N9K4

R900912496 4WE10D33/CW230N9K4

R900923393 4WE10D33/CW230N9K4/V

R901336181 4WE10D50/EG205N9K4/M

R901344560 4WE10D50/EG220N9K4/V

R901339383 4WE10D50/EG220N9K4/M

R901278760 4WE10D50/EG24N9K4/M

R901483529 4WE10D50/EW230N9K4/M

R901391200 4WE10D50/HG24N9K4/M

R901344562 4WE10D50/OFEG220N9K4/M

R901278763 4WE10D50/OFEG24N9K4/M

R901278761 4WE10E50/EG24N9K4/M

R901390857 4WE10E50/HG24N9K4/M

R900595532 4WE10EA33/CG24N9K4

R901278780 4WE10EB50/EG24N9K4/M

R901278768 4WE10G50/EG24N9K4/M

R901427832 4WE10G50/HG24N9K4/M

R900597986 4WE10H33/CG24N9K4

R901349517 4WE10HB50/EG24N9K4/M

R900593805 4WE10J33/CW230N9K4

R901278744 4WE10J50/EG24N9K4/M

R901401552 4WE10J50/HG24N9K4/M

R901327207 4WE10J50/EG205N9K4/M

R901278782 4WE10JA50/EG24N9K4/M

R901278784 4WE10R50/EG24N9K4/M

R901349519 4WE10RB50/EG24N9K4/M

R901333735 4WE10T50/EG24N9K4/M

R901391202 4WE10Y50/HG24N9K4/M

R900591664 4WE10D3X/OFCG24N9K4

R901391203 4WE10C51/HG24N9K4/M

R901391200 4WE10D51/HG24N9K4/M

R901390857 4WE10E51/HG24N9K4/M

R901427832 4WE10G51/HG24N9K4/M

R901427828 4WE10H51/HG24N9K4/M

R901427828 4WE10H52/HG24N9K4/M

R901401552 4WE10J51/HG24N9K4/M

R901391161 4WE10L50/HG24N9K4/M

R901278778 4WE10U50/EG24N9K4/M

力士樂REXROTH帶電磁啟動的直動式方向滑閥

Z4WE 6

規格 6

組件系列 3X

大工作壓力 315 bar

大流量 50 l/min

重量

單線圈1.2kg

雙線圈1.6kg

溫度范圍  -20 … +50℃

特點

二位四通和三位四通方向截止閥

疊加閥

作為直通閥或短路閥

油口安裝面，符合 ISO 4401-03-02-0-05（帶或不帶孔）

在油中開關的交流或直流電磁鐵

可選擇與 PWM 連接器（快速切換放大器，節能）搭配使用

輔助操縱裝置，可選

閥芯位置監控，可選

當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU

Z4WE 型方向閥是電磁線圈操作式方向滑閥。該閥控制流體的啟動、停止和方向。

該方向閥的基本構成為外殼、一個或兩個線圈、控制閥芯以及兩個復位彈簧。

在非操作狀態下，控制閥芯通過復位彈簧 保持在中心位置或初始位置。通過濕式插腳線圈 操作控制閥芯。

液壓系統必須正確通風，以確保能夠發揮正常功能。

線圈 的力通過沖桿作用在控制閥芯上，并將其從靜止位置推到所需的終位置。這樣就釋放了所需的流向 A② 至 A① 和 B② 至 B①。

線圈 斷電后，控制閥芯由復位彈簧 推回到靜止位置。

可選手動應急操作可在線圈不通電的情況下移動控制閥芯。

注意：

由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用時間的增加而增加。

允許的沖擊和振動載荷參見參數單 08012。

注意事項：

電磁閥在關閉期間會產生電壓峰值。為了防止系統中出現電磁干擾以及閥門控制受到損壞，必須在系統側提供干擾保護電路?；蛘?，也可以選擇帶有集成干擾保護電路的連接器。

注意事項：

建立電氣連接時，必須正確連接保護接地導線 (PE )。

必須以減輕拉力的方式布線！

電纜束線圈只適用于安裝的電纜。

在運行期間，連接器應鎖定。在具有負載的正常運行期間，不得插入或斷開。

保護接地導線橫截面等于或大于電源的線路橫截面。

閥門安裝面必須連接到保護接地導線系統。

德國力士樂REXROTH電磁閥訂貨號和型號：

R901087024 Z4WE6X252-31/EG24N9K4/V/60

R900936096 Z4WE6E68-3X/EG24N9K4/V

R900941535 Z4WE6E68-3X/EG24K4/V

REXROTH壓力補償器ZDC32P-22/M
