鄭州煙道防磨料配方電話

鄭州煙道防磨料配方電話

鄭州煙道防磨料配方電話，防磨料具有耐溫，耐火強度大等性能，長期的使用溫度在1500℃以上，硬度為9.1，耐酸復(fù)合性強、硬度大、耐磨性好、強度高，與鋼板粘結(jié)性好，施工方便，減少材料消耗，延長機器及鋼件壽命等特點。這些性能從根本上解決了傳統(tǒng)防磨料在應(yīng)用上的缺陷，因而被廣泛應(yīng)用于各種行業(yè)的耐磨設(shè)備中。

防磨料在使用中經(jīng)常出現(xiàn)大面積脫落或在短時間內(nèi)磨透、磨穿等情況，造成易磨損部位出現(xiàn)漏風(fēng)、漏等現(xiàn)象，從而大范圍影響工作效率，導(dǎo)致停機維修，對整個生產(chǎn)企業(yè)影響甚大。耐磨陶瓷涂料具有密度大，強度高，抗折和抗壓性能等顯著特點，但是在其操作方面要求嚴(yán)格，如果安裝耐磨陶瓷涂料操作不當(dāng)就會出現(xiàn)諸多問題，具體由以下問題分析講解：

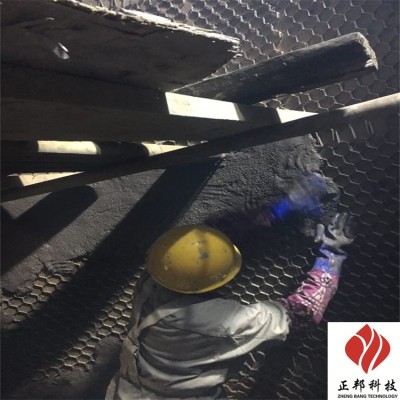

1. 龜甲網(wǎng)焊接沒有按照要求焊接；龜甲網(wǎng)的作用旨在使已涂抹上的耐磨涂料不致脫落，并且能把耐磨陶瓷涂料和鋼板緊密結(jié)合在一起，即施工中如果沒有按照嚴(yán)格要求焊接點焊接龜甲網(wǎng)，這樣會出現(xiàn)漏焊或者焊點間距過大等不合格問題，從而出現(xiàn)由于震動或者風(fēng)速過大而導(dǎo)致龜甲網(wǎng)松動甚至脫落。

2. 涂料攪拌調(diào)配；先由于陶瓷涂料需按量按比例調(diào)配，定量的陶瓷涂料搭配定量固化劑，并且需充分?jǐn)嚢杈鶆颍缯{(diào)配材料過多或攪拌時間過短，使材料的粘性沒有充分發(fā)揮出來，簡單地說也就是材料沒有得到充分的攪拌，耐磨陶瓷涂料是由二十多種骨料和耐酸堿結(jié)合劑加工而成，所以攪拌材料是很關(guān)鍵的步驟，反之則會影響材料性能，導(dǎo)致施工完畢的耐磨陶瓷涂料會在短時間內(nèi)出現(xiàn)嚴(yán)重磨損的情況。

3. 施工涂抹；施工期間，施工地點的氣溫須控制在5~40℃之間，如氣溫過低時，耐磨陶瓷涂料和研制膠水就不能很好的得到結(jié)合再加上運轉(zhuǎn)過程中由于氣溫過低，會進一步導(dǎo)致材料的性能不能充分得到發(fā)揮。

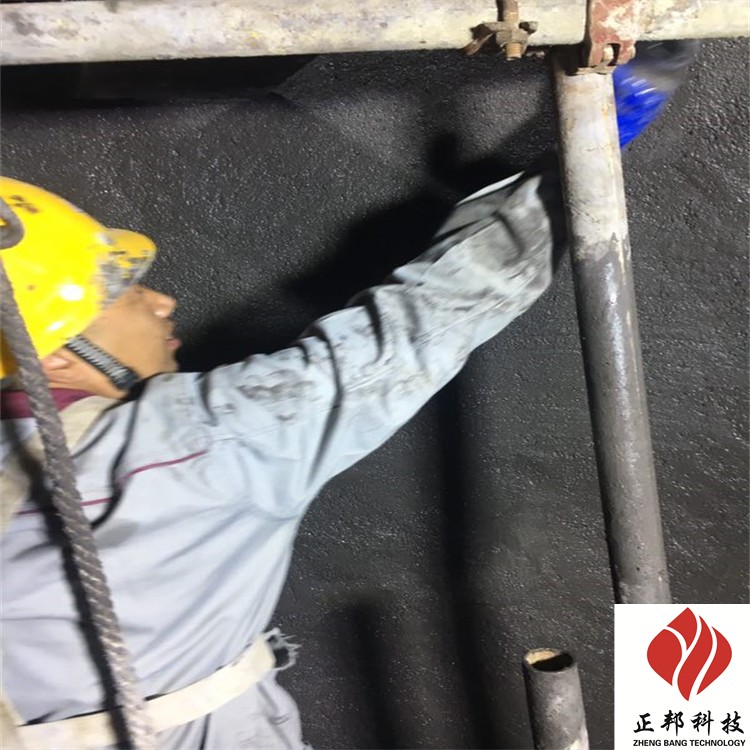

4. 涂抹要求；涂抹過程中需一次成型，不能分層涂抹。如果分層涂抹就會出現(xiàn)干裂和兩次涂抹相互不粘合的現(xiàn)象，所以分層涂抹也是導(dǎo)致耐磨陶瓷涂料出現(xiàn)起層或短時間就出現(xiàn)磨損的重要原因。

5．檢查施工；涂抹過程中保證陶瓷涂料緊密的與龜甲網(wǎng)及鋼板結(jié)合在一起，檢查是否出現(xiàn)空洞或壓不實的現(xiàn)象，如果在施工期間出現(xiàn)空洞氣袋或壓不實就很大范圍內(nèi)影響產(chǎn)品使用壽命。

6．保養(yǎng)；耐磨陶瓷涂料養(yǎng)護期為夏季一般為48小時，冬季一般為72小時左右，切不可因施工完畢后達不到耐磨陶瓷涂料保養(yǎng)時間而匆忙開機，這樣會導(dǎo)致耐磨陶瓷涂料在沒有達到理想強度而性能急速下降甚至脫落等問題。

針對以上幾點本公司可免費為用戶進行技術(shù)解答，歡迎電話。
